曲柄开槽杠杆快速返回机构教学演示结构

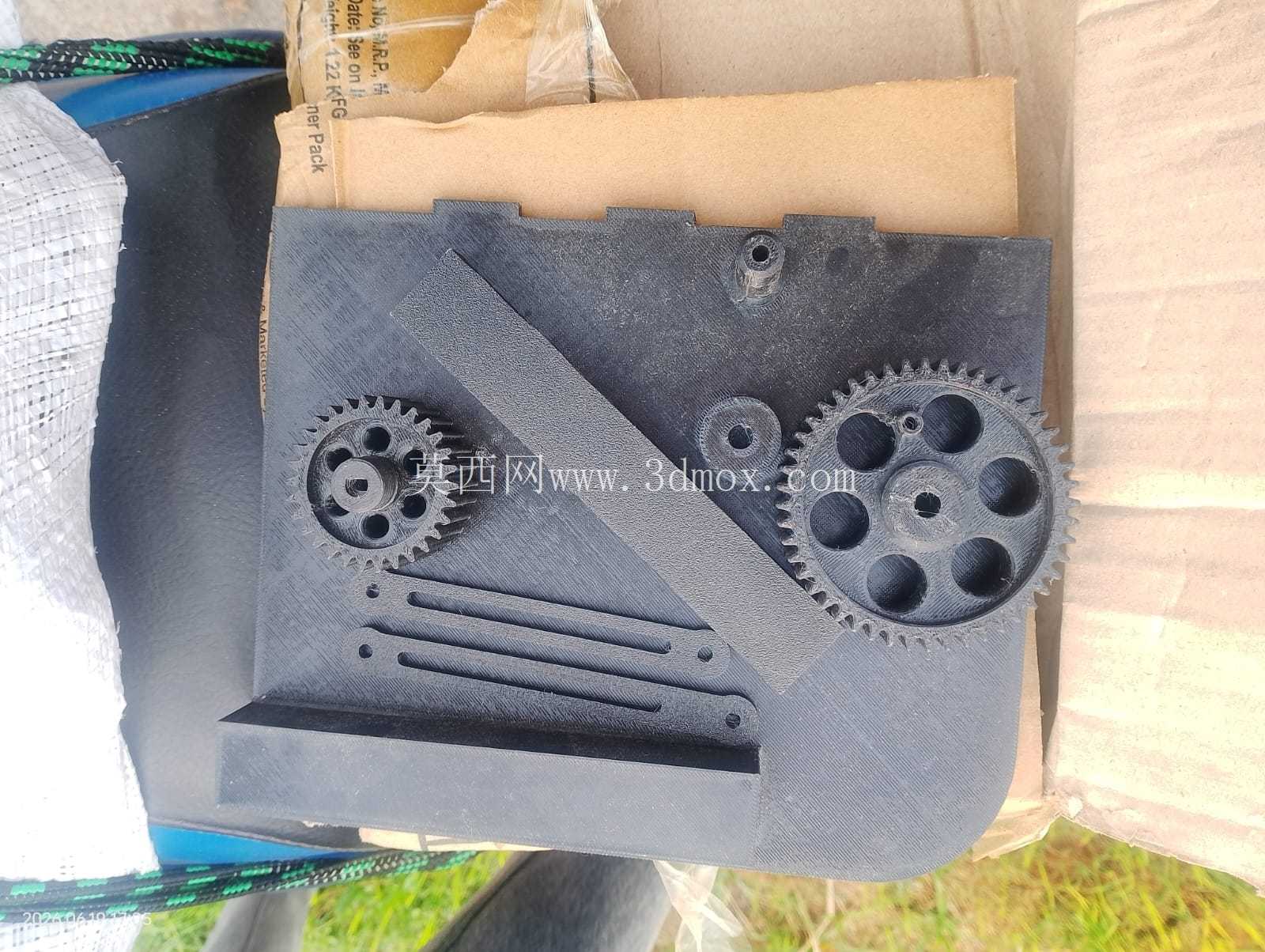

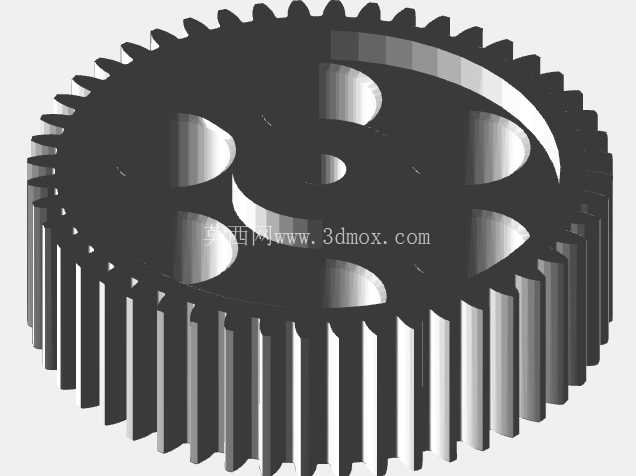

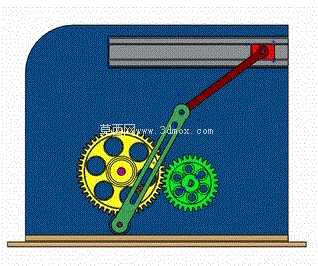

这套快速返回机构的核心设计目标，是将齿轮副输出的连续旋转运动，转换为末端滑块的不对称往复直线运动，匹配冲压类工序慢进快退的运动特性，在切削进给行程保持平稳低速，保证加工过程的运动稳定性，空程返回阶段快速复位，压缩非作业时长，提升整体工序的运行效率。从结构组成来看，整套机构以底板作为安装基准，所有传动构件均布置在底板的安装平面上，大齿轮作为主动输入构件，与小齿轮形成定比传动副，将输入扭矩传递给同轴安装的曲柄构件，曲柄的另一端通过铰接销与开槽连杆连接，开槽连杆的中部设置长槽结构，与固定在底板上的铰接支点形成滑动配合，连杆末端则与顶部导轨内的滑块铰接，当齿轮带动曲柄做整周旋转时，开槽连杆会绕中部支点做往复摆动，同时驱动滑块沿水平导轨做直线往复运动。在实际工业场景中，这类机构常被集成在小型冲压设备、送料装置以及自动化生产线的间歇进给单元中，尤其适配汽车冲压工序的送料、顶出等辅助动作需求，慢行程阶段可以保证冲压动作的施力稳定，避免因进给速度过快导致工件变形或者模具损伤，快退行程则能在冲压完成后快速让执行件脱离作业区域，为上下料预留充足操作时间，同时缩短单工序循环周期。设计过程中重点考虑了运动副的间隙匹配，齿轮副的啮合间隙控制在合理范围内，避免传动过程中出现回差导致的运动精度损失，曲柄与连杆、连杆与滑块的铰接位置均采用标准销轴配合，既保证转动的灵活性，又不会出现过大的旷量，开槽位置的宽度与铰接支点的轴径做适配优化，滑动过程中无卡滞、无偏磨，长期运行也能保持运动轨迹的一致性。安装边界方面，整套机构的底板为平板式结构，底部预留了标准安装孔位，可以直接固定在设备台架或者教学实验台的安装平面上，顶部导轨的安装面与底板平面保持严格平行，保证滑块运行时的直线度，所有传动构件的运动范围均在底板轮廓范围内，不会出现超出安装边界的运动干涉，无需额外预留过大的外围安装空间。作为教学演示用途时，这套机构可以直观展示曲柄摇杆类机构的运动转换原理，以及齿轮传动、滑动副、转动副的配合关系，所有构件均外露布置，运动过程中可以清晰观察到每个部件的动作逻辑，帮助学习者理解不对称往复运动的形成原理，以及慢进快退特性在工业设备中的应用价值。在结构优化层面，设计时充分考虑了无支撑打印的工艺需求，所有零件的打印面均做了自支撑处理，无需额外添加打印支撑结构，打印完成后去除少量毛刺即可完成装配，铰接位置的公差经过反复调试，既可以保证装配时的顺畅度，又不会出现松脱问题，采用标准卡扣或者紧固件即可完成整体组装，不需要复杂的专用工装，组装完成后手动拨动齿轮即可顺畅演示整套运动过程，无需额外配置驱动部件即可直观展示机构的运动特性。在实际设备集成应用中，可以根据具体的行程需求调整曲柄的长度以及开槽连杆的槽长比例，从而改变滑块的行程大小以及快慢行程的速比，适配不同工序的运动参数要求，齿轮副的传动比也可以根据输入转速的需求做匹配调整，保证机构运行在合理的转速区间内，避免因转速过高导致的振动或者运动冲击。
