Aqara温湿度传感器壁挂式安装固定支架

在智能家居环境感知类设备的落地安装场景中，温湿度传感器的布设位置直接决定了数据采集的准确性，多数场景下传感器需要避开通风死角、热源直吹区域、墙面冷凝水附着位置，同时要兼顾安装后的整洁度与设备拆装维护的便捷性，这款适配Aqara WSDCGQ11LM型号温湿度传感器的壁挂支架，正是针对这类墙面安装需求完成的结构设计。

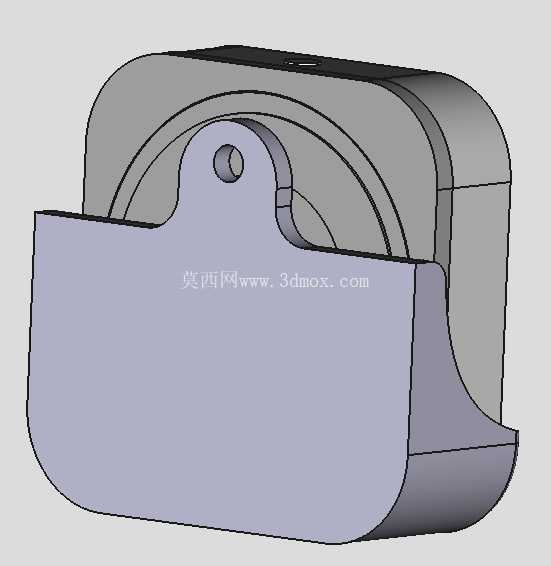

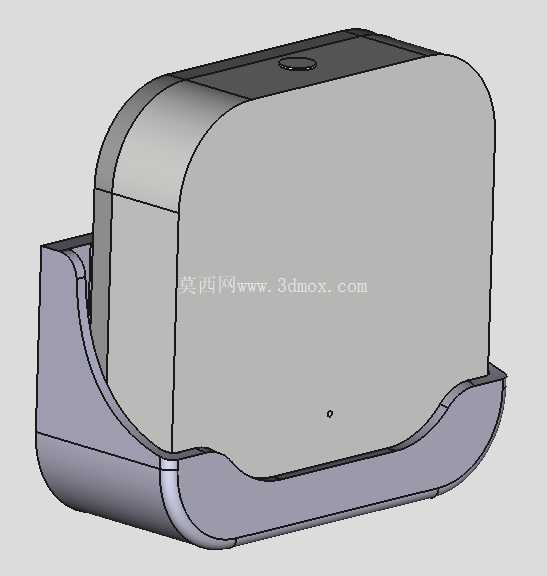

从实际使用场景来看，这类支架主要应用于家庭室内、小型办公场所、仓储隔间等需要持续监测环境温湿度的点位，替代传统的双面胶粘贴固定方式，解决长期使用后胶层老化脱落、墙面残胶难以清理、传感器位置调整不便的问题。支架整体采用半包式承托结构，主体轮廓完全匹配传感器的底部与侧边弧度，传感器放入后不会出现横向松旷，也不会遮挡传感器正面的状态指示灯与感应开孔，日常查看设备状态无需额外调整角度。

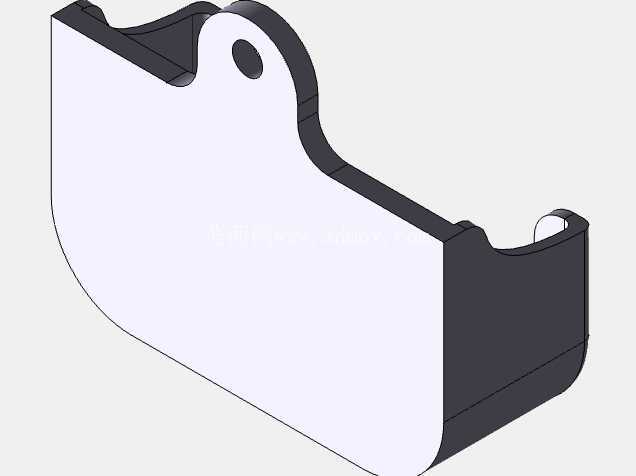

设计过程中首先对适配传感器的外形轮廓做了全尺寸拟合，传感器整体为圆角矩形壳体，底部带有温湿度感应的进风区域，因此支架的承托边缘特意避开了底部的感应开孔区域，在承托位预留了连续的空气流通缺口，保证环境空气可以正常接触传感器的感应元件，避免支架包裹导致的检测数据偏差。安装固定位设置在支架的背部贴合墙面的区域，适配最大直径3毫米的自攻螺钉完成墙面固定，安装孔位做了沉头设计，螺钉锁紧后钉头不会突出于支架安装面，保证支架背部可以完全贴合墙面，不会出现倾斜、翘边的情况。

从安装边界尺寸来看，支架整体外轮廓比传感器本体单边宽出2毫米，既不会因为尺寸过大显得突兀，也能提供足够的承托力，支架的侧壁高度设置为传感器本体高度的三分之一，既可以限制传感器的横向位移，也不会遮挡传感器侧面的配对按键与通风区域，日常需要更换电池或者重置设备时，直接向上取出传感器即可，无需拆卸支架本体，大幅降低后期维护的操作成本。

结构细节上，支架的所有边角都做了R1.5的圆角过渡，没有尖锐的棱角，避免安装过程中划伤手部或者刮蹭墙面，承托面的内侧做了0.2毫米的微量拔模斜度，既方便生产过程中的脱模，也能让传感器放入时的导向更顺畅，不会出现卡滞。针对墙面可能存在的不平整情况，支架背部的安装面做了微幅的内凹设计，即使墙面有轻微的凸起或者腻子不平，也能保证支架安装后保持水平，不会因为墙面不平导致传感器倾斜滑落。

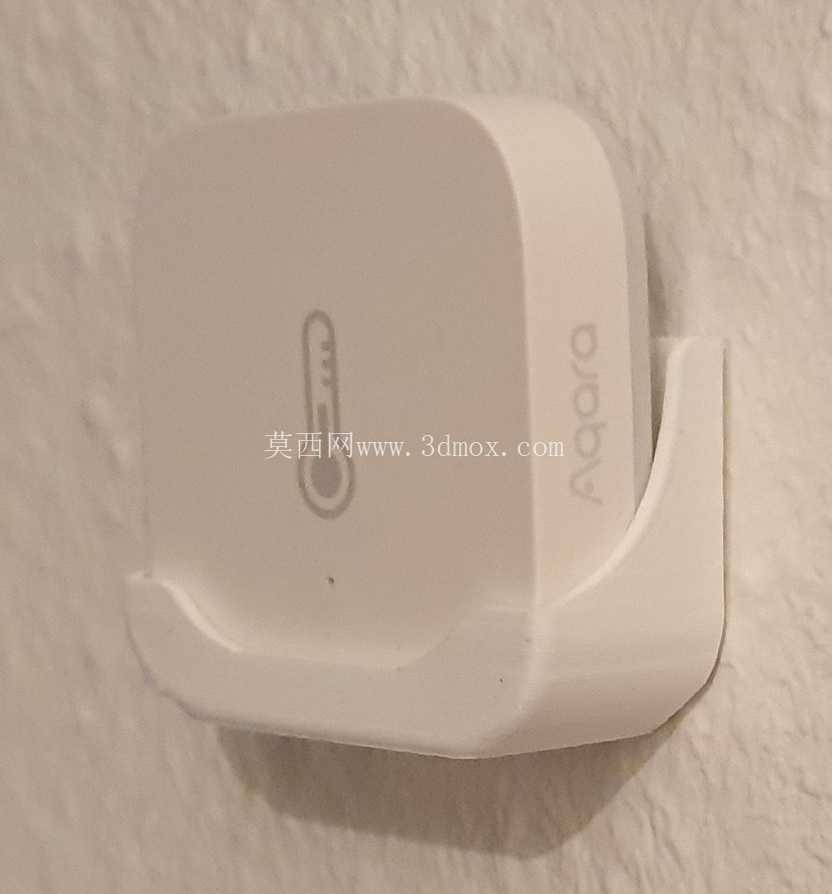

不同于通用型的可调传感器支架，这款专用支架完全匹配对应型号传感器的外形，安装后传感器与支架的贴合度更高，整体视觉效果更整洁，不会出现通用支架尺寸冗余、夹持不稳的问题。在实际布设时，可以根据监测需求将支架固定在距离地面1.2-1.5米的墙面位置，避开空调出风口、窗边太阳直晒、厨房灶台周边等温度波动剧烈的区域，配合支架预留的空气流通通道，可以让传感器采集到更贴近实际环境的温湿度数据，为智能家居的空调、加湿器、除湿机等设备联动提供准确的数据支撑。

结构强度方面，支架的壁厚设置为2毫米，常规墙面安装后可以承受传感器自身重量的5倍以上载荷，即使日常清洁时不小心触碰，也不会出现支架断裂或者传感器脱落的情况。安装孔的中心距经过反复校核，保证单颗螺钉固定时支架也不会发生转动，用户安装时不需要额外打孔定位，只需要确定一个固定点即可完成安装，大幅降低普通用户的安装操作难度。
