管道安装式偶极天线旋转固定支架

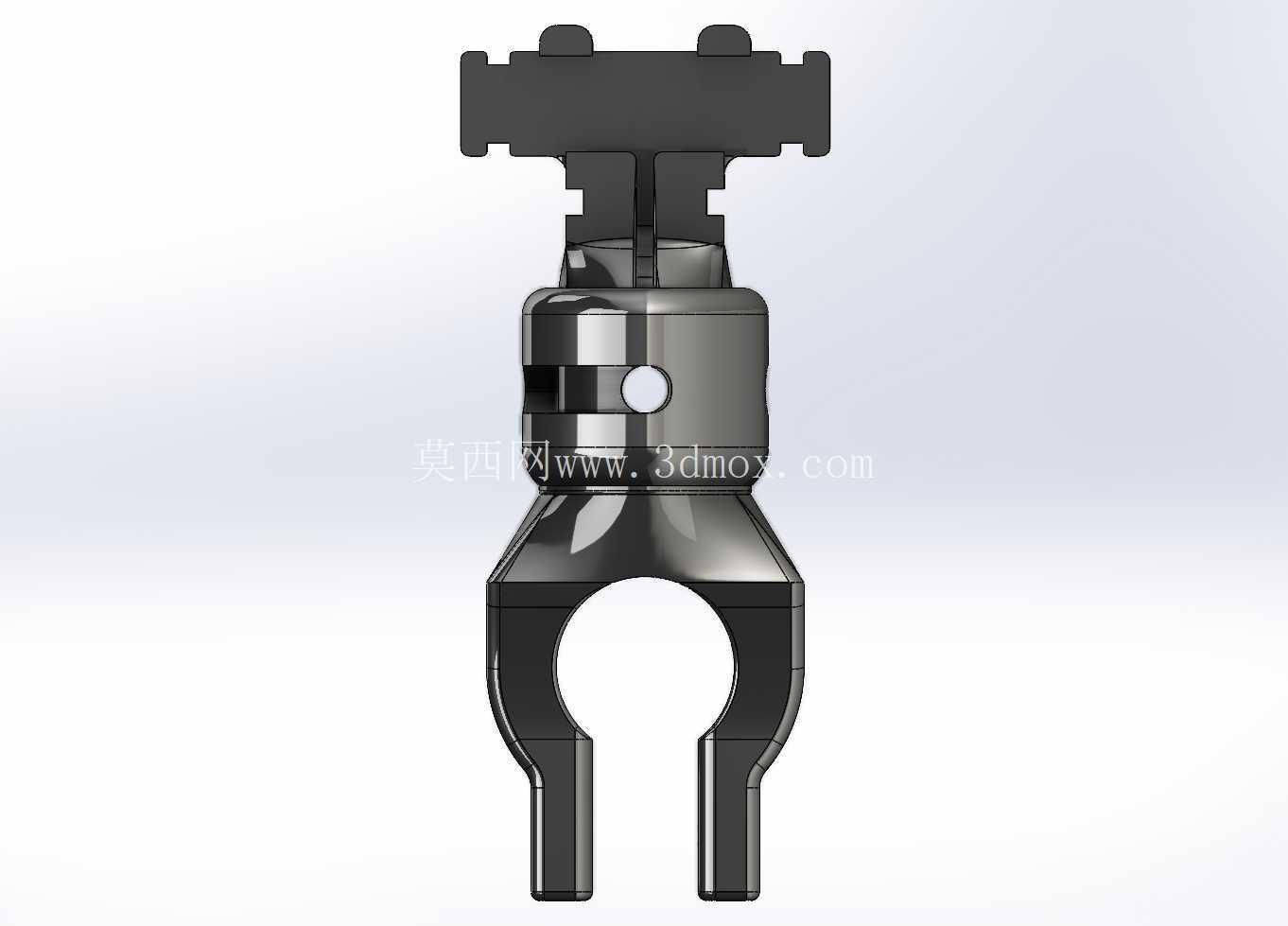

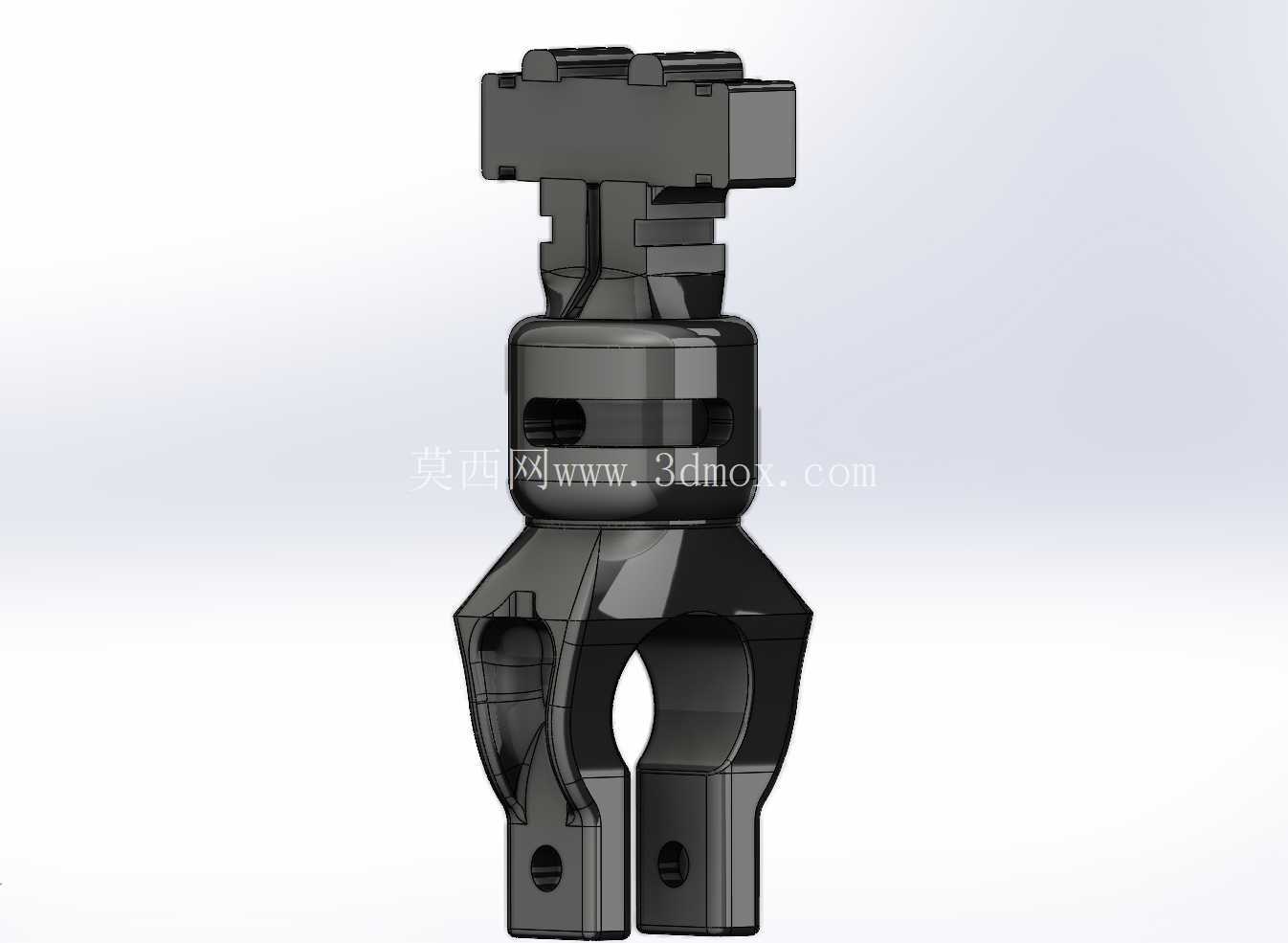

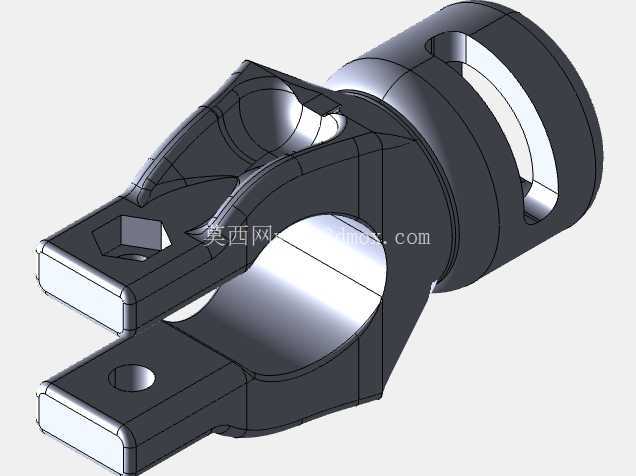

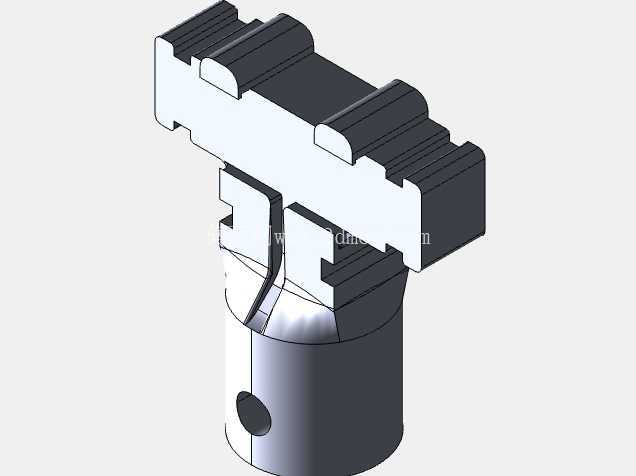

　　在户外FPV设备部署、临时通讯站点搭建、小型无线信号覆盖作业场景里，天线的安装固定与角度调节一直是现场作业容易忽略却直接影响信号收发质量的环节。这款旋转偶极天线支架，正是针对直径20毫米的标准圆管安装场景设计的专用固定结构，解决了传统扎带固定无法调节角度、普通夹具适配性差的实际问题。从结构功能上看，支架下半部分采用叉型环抱式夹座设计，夹座内侧做了与20毫米管径匹配的圆弧贴合面，安装时通过配套的带蝶形螺母M5螺钉锁紧，不需要额外专用工具，徒手就能完成紧固操作，锁紧后夹座与管道之间的静摩擦力足以抵抗常规户外风力带来的扭矩，不会出现天线偏转下滑的问题。

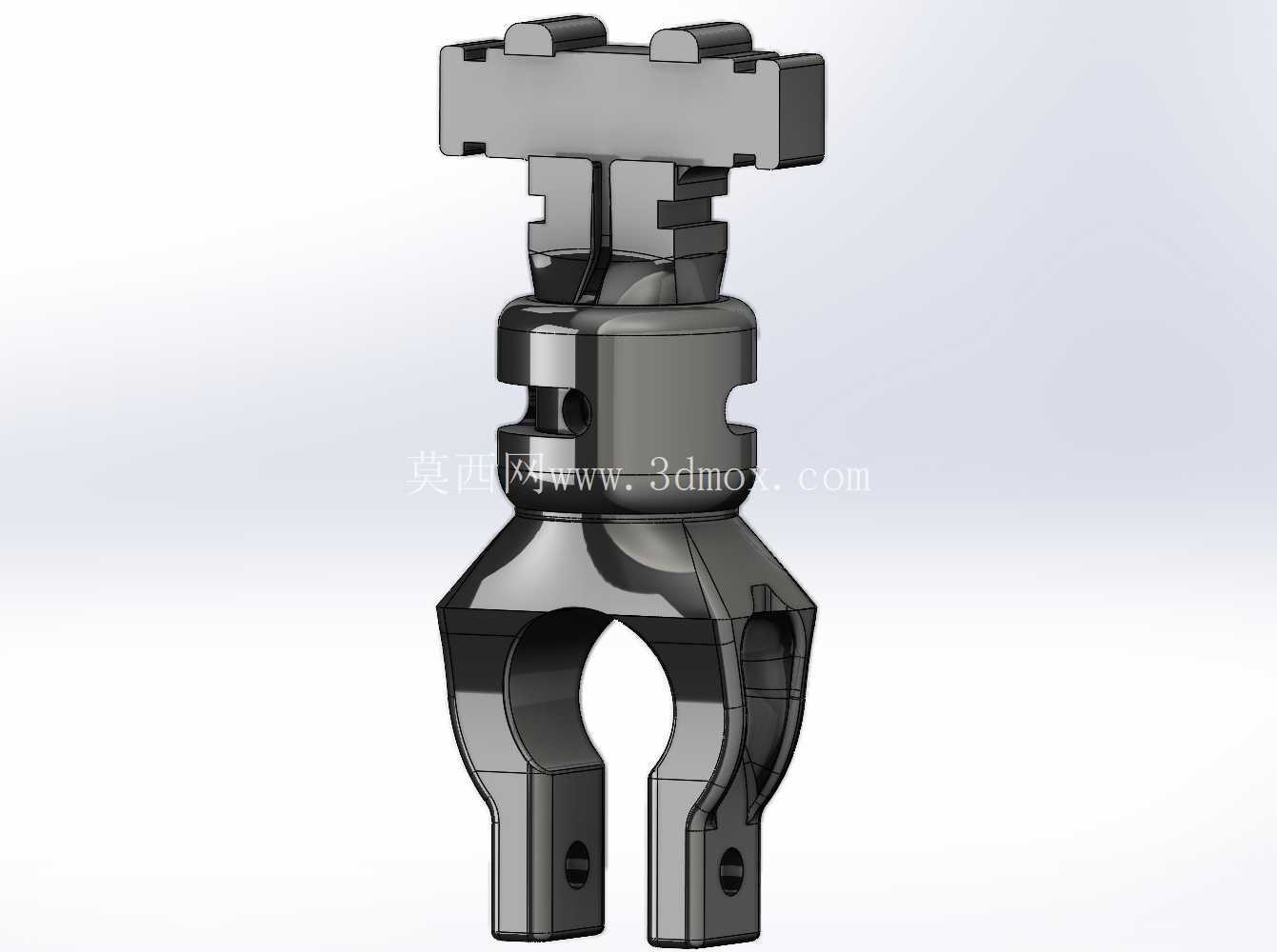

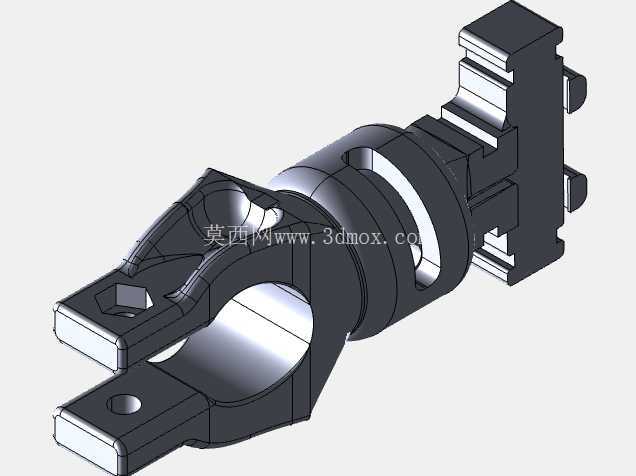

　　夹座上方集成了旋转阻尼关节，关节处做了轴向限位与周向阻尼结构，转动时能保持稳定的阻尼手感，调整到任意俯仰角度后都能自主锁止，不需要额外拧动锁紧旋钮，现场调试天线角度时可以单手操作，大幅提升高空或者狭窄空间作业的效率。支架上部是偶极天线的快装接口，接口做了与对应型号偶极天线匹配的卡槽结构，安装时只需要将天线底部的卡扣对准卡槽推入就能完成锁定，拆卸时按压两侧的解锁卡扣即可拔出，不需要拧动多颗固定螺丝，适合需要快速更换天线或者频繁转场的作业场景。设计过程中，首先明确了安装边界：适配管道外径严格控制在19.8-20.2毫米的公差范围内，夹座开合的最大间隙预留了0.5毫米的安装余量，即使管道表面有轻微的喷塑层或者氧化层也能顺利卡入。

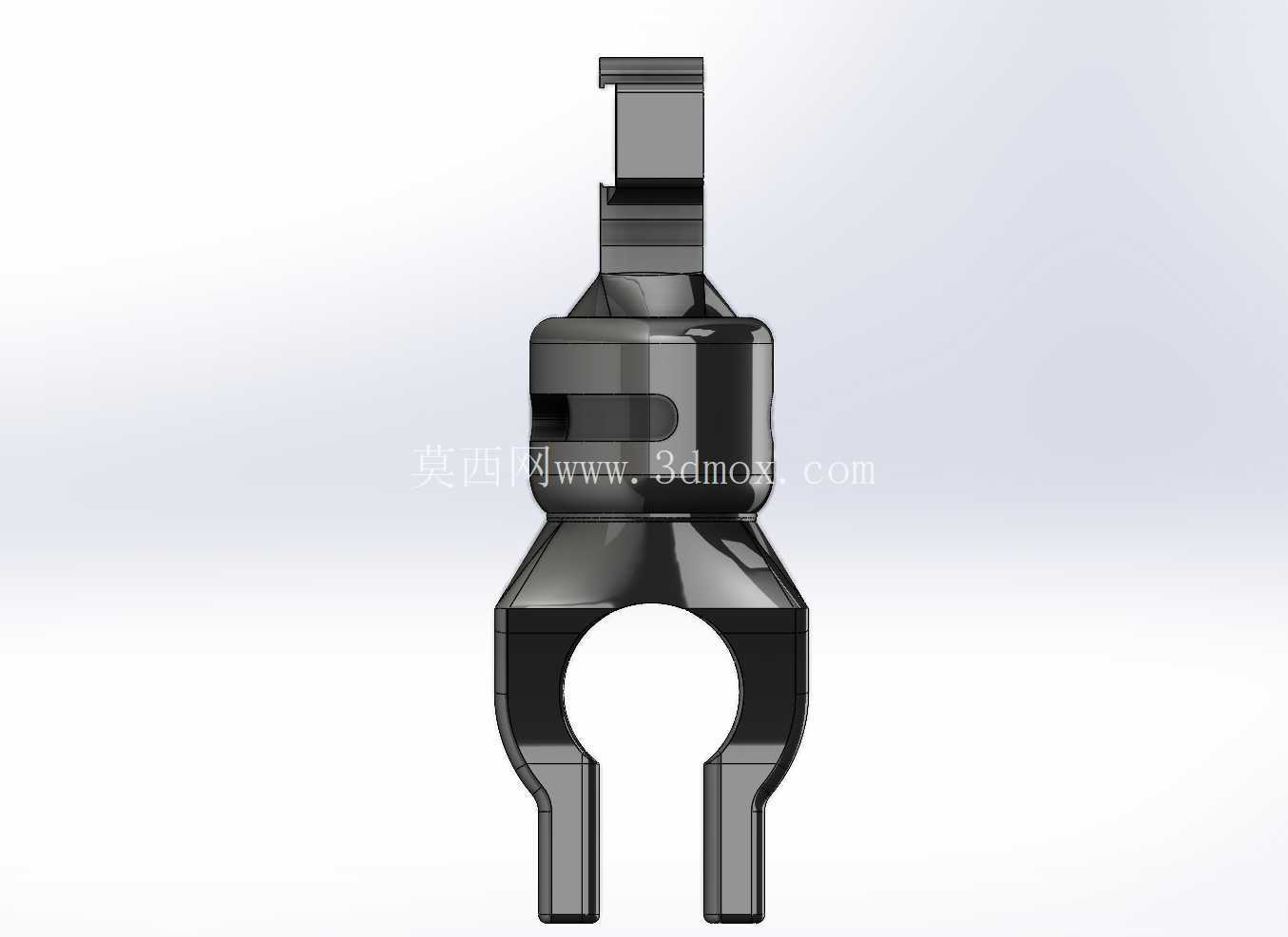

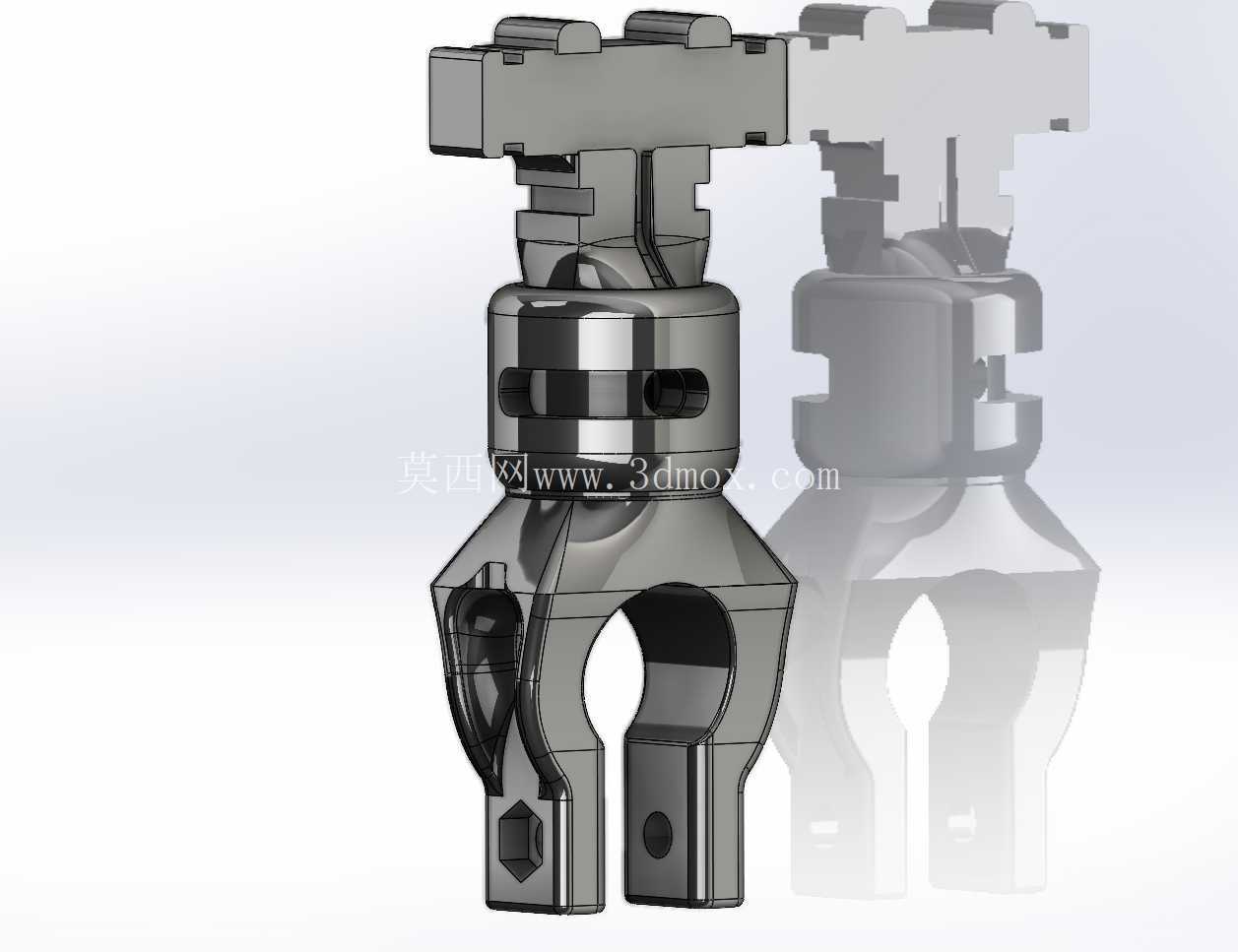

　　旋转关节的转动角度范围设置为俯仰方向正负90度，足够满足天线从水平到垂直全角度的信号调试需求，关节处的阻尼力经过反复校核，设置为1.2牛米，既不会因为太松导致天线受风力自行偏转，也不会因为太紧导致调整角度时需要施加过大的力损坏天线。整体结构做了等壁厚优化，所有壁厚统一控制在2.5毫米，既保证了结构强度，又能满足3D打印的工艺要求，打印时不需要添加额外支撑，拆分打印后拼接误差控制在0.1毫米以内，完全满足使用精度要求。夹座上的螺钉过孔做了沉头设计，蝶形螺母拧紧后不会突出支架表面，避免户外使用时勾挂线缆或者其他杂物。上部的天线接口卡槽做了1度的拔模斜度，安装天线时能起到导向作用，长期使用后即使有轻微磨损也不会出现松旷的问题。

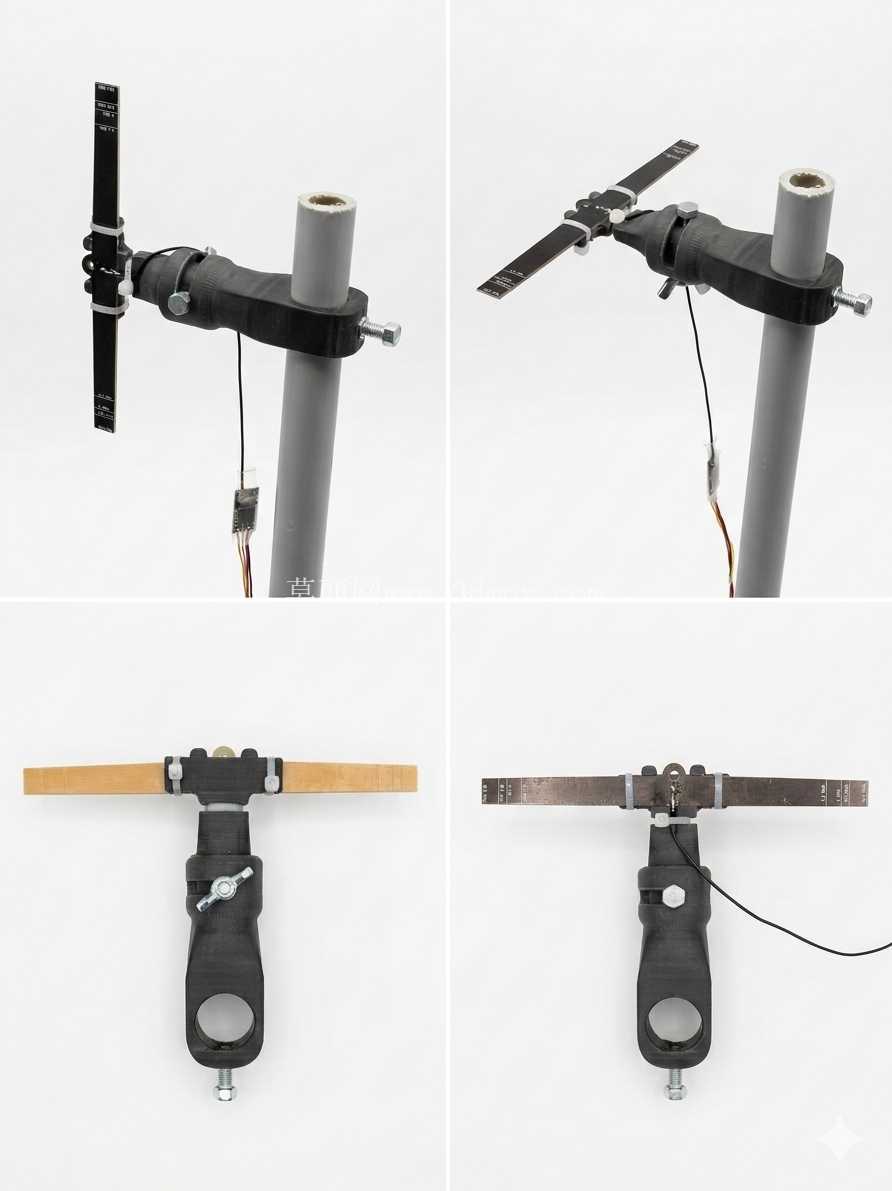

　　从实际使用场景来看，这款支架不仅可以用于FPV穿越机的地面站天线安装，也能适配小型业余无线电通讯天线、户外临时监测设备的信号天线安装，只要是直径20毫米的圆管，不管是帐篷支架、监控立杆还是临时搭建的铝合金管架，都能快速安装固定。结构上没有多余的冗余设计，所有受力部位都做了圆角过渡，避免应力集中导致的断裂问题，夹座的两个锁紧臂做了等强度设计，锁紧时受力均匀，不会出现单侧臂变形的问题。旋转关节的配合面做了微凸的接触环，减少接触面积的同时提升了阻尼的稳定性，长期转动也不会出现阻尼下降的问题。整体外形紧凑，安装后突出管道的高度控制在65毫米以内，不会因为突出过多导致风阻过大，在户外有风的环境下也能保持稳定。
