动作捕捉跟踪器标记校准棒结构设计

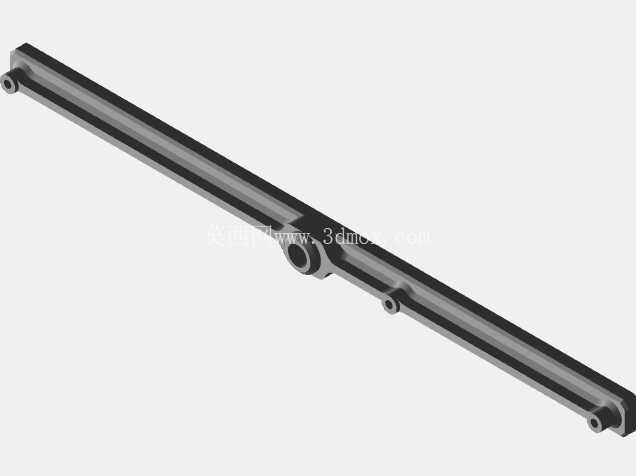

　　在动作捕捉、机器人位姿校准、VR空间定位以及多相机阵列标定的实际作业场景中，校准基准件的精度直接决定了整套系统的空间定位误差上限，这款250mm量程的校准棒正是为这类高精度空间标定需求设计的基准工装。不同于常规的室内小范围标定件，这款校准棒在设计之初就兼顾了实验室动捕棚调试、工业机器人末端位姿校准、VR大空间定位组网、多目相机全局标定等多场景的使用需求，没有采用易变形的薄壁塑料结构，主体杆身选用刚性足够的矩形截面型材作为基底，从结构根源上降低长期使用后的形变翘曲风险，避免因基准件自身形变带来的系统标定误差。

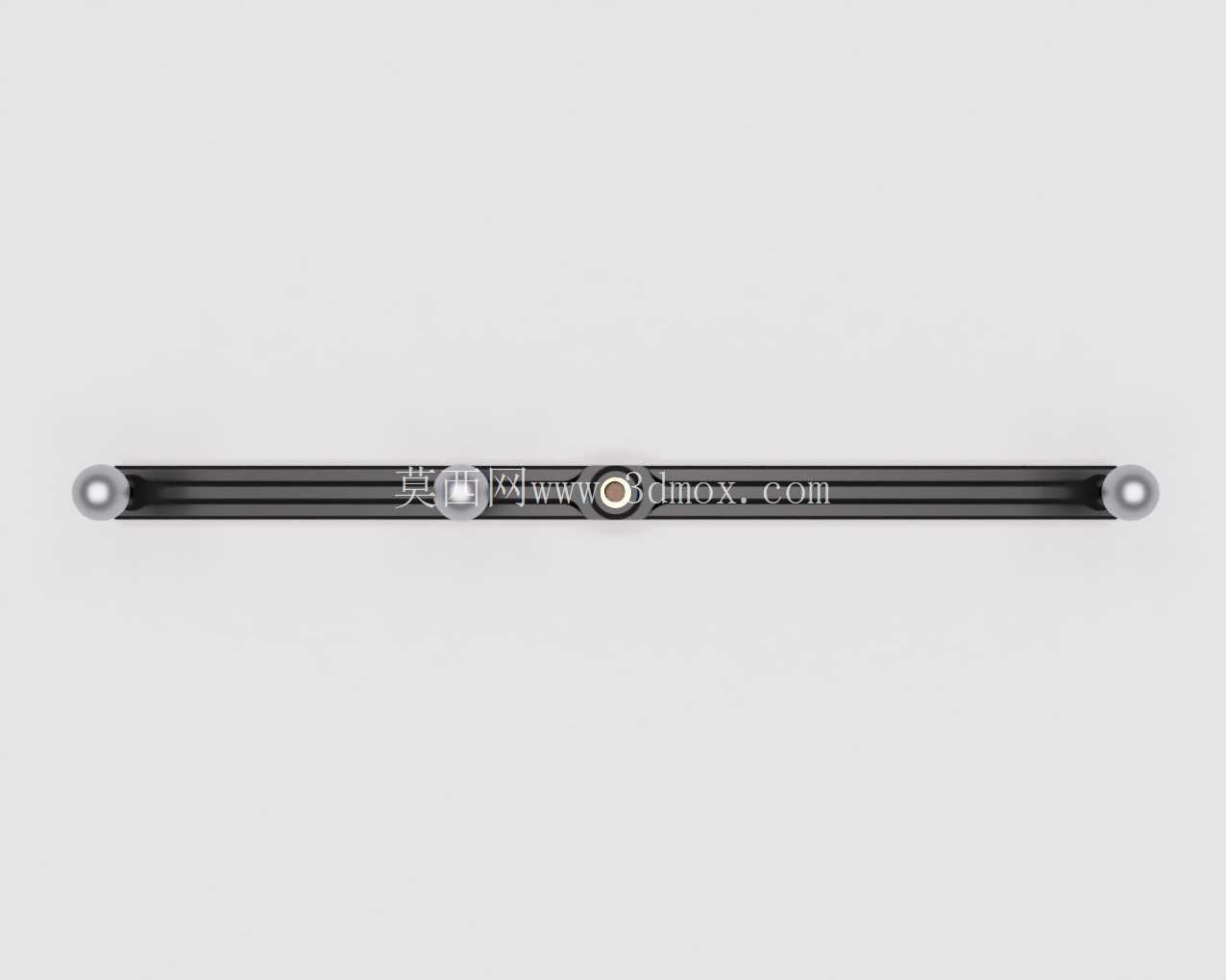

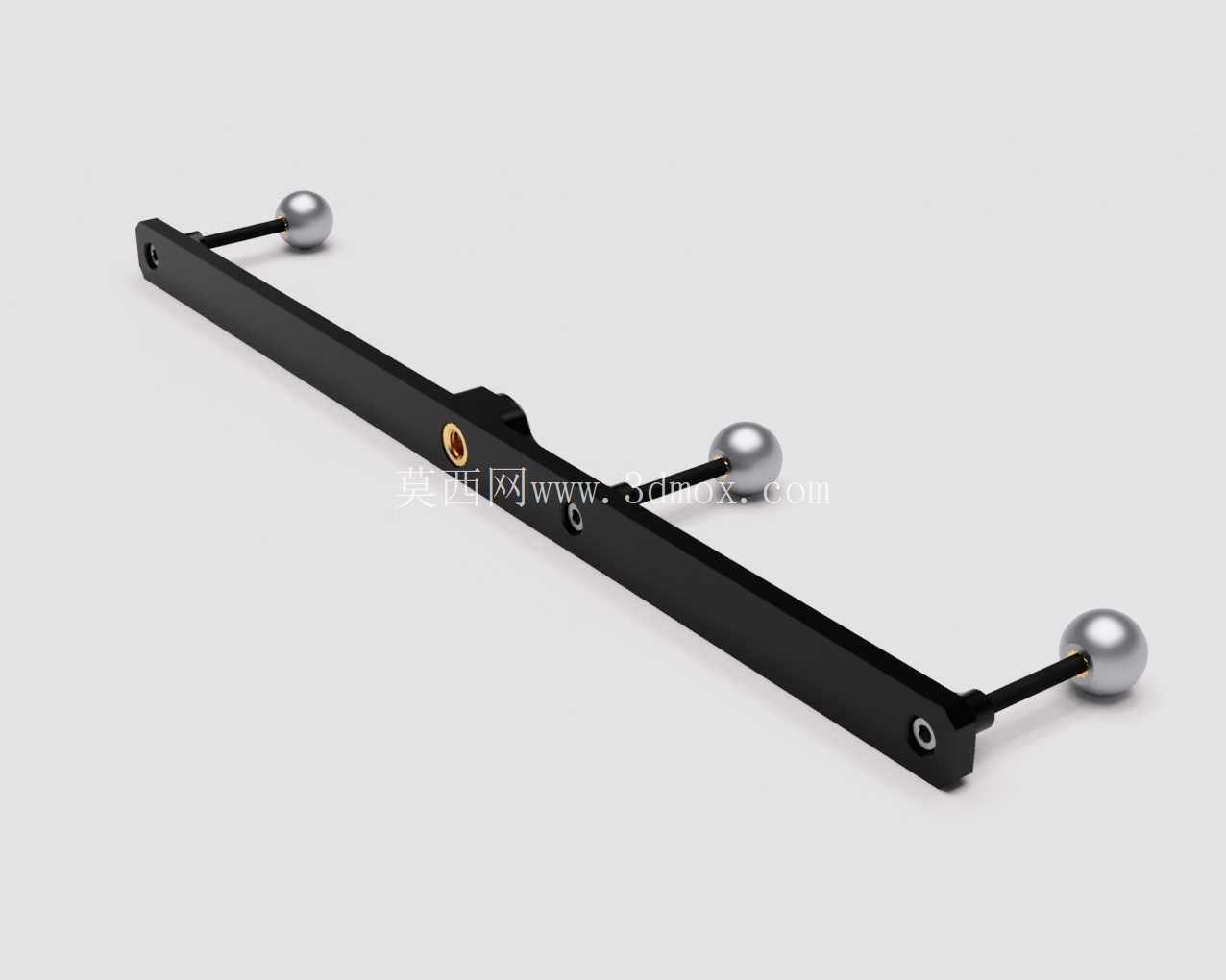

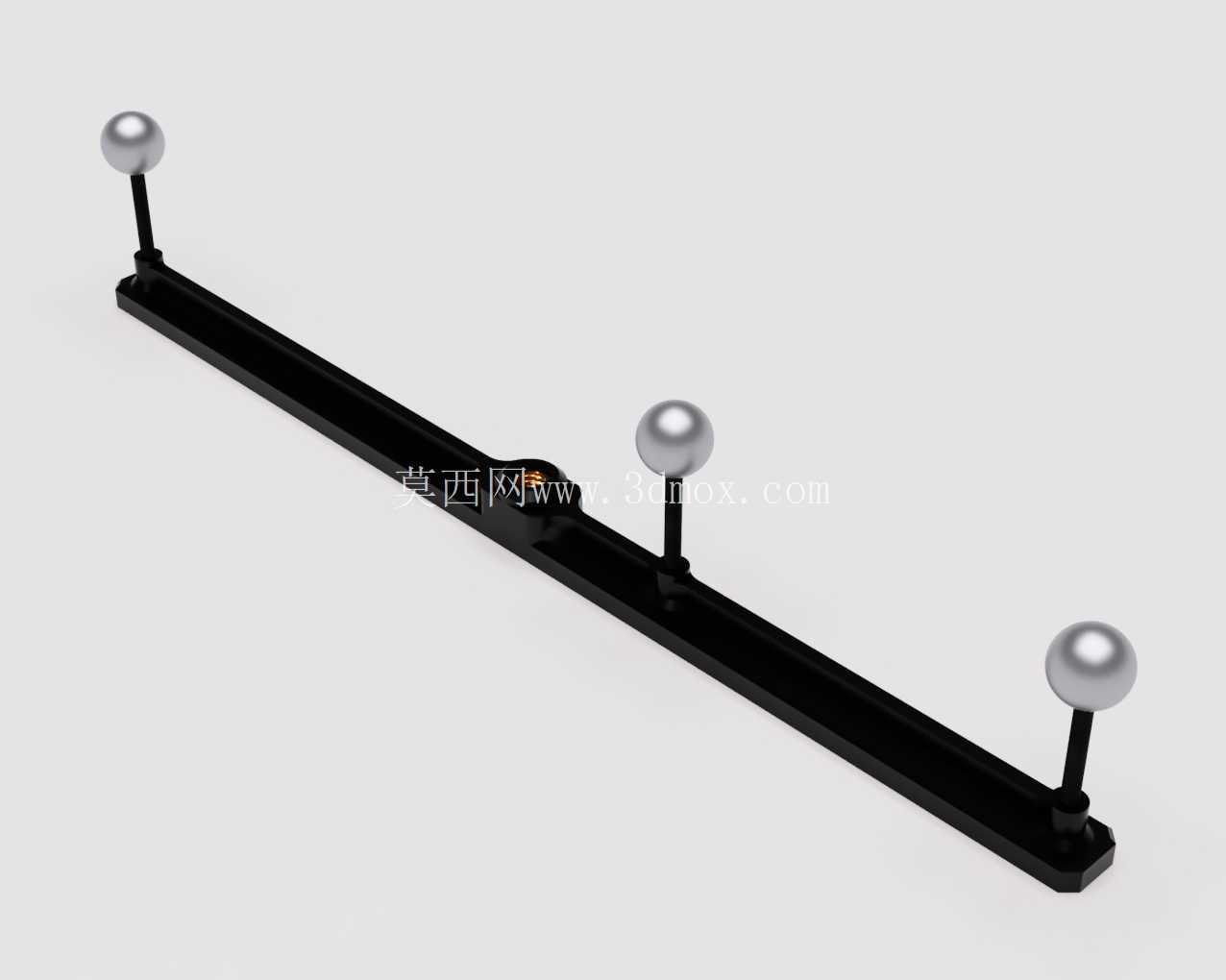

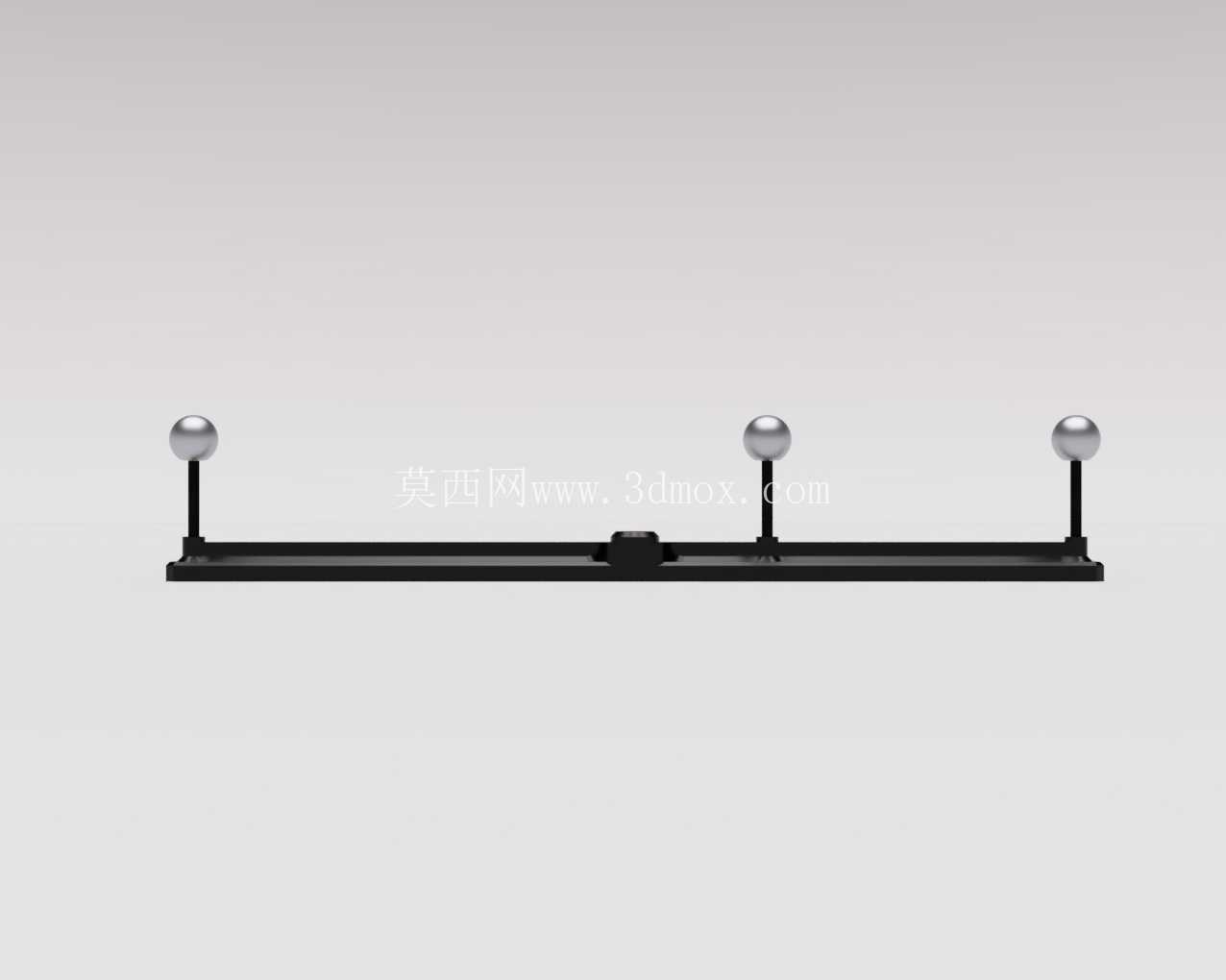

　　杆身的三个标记球安装位经过严格的位置度公差约束，左外侧标记点到中间标记点的中心距设定为162.5mm，中间标记点到右外侧标记点的中心距为87.5mm，两端标记点的总中心距严格控制在250mm，三个标记点的球心共线度公差控制在动捕系统识别的亚毫米级要求范围内，确保标定过程中系统采集到的三点间距可以作为绝对长度基准，完成空间坐标系的尺度校准。标记球选用动捕系统通用的高反光哑光球面材质，安装支杆做了偏心避让设计，避免杆身自身遮挡标记球的识别视角，保证相机从不同角度采集时都能完整捕捉到标记球的球面轮廓，不会因为支杆遮挡出现标记点识别丢失、形心计算偏移的问题。

　　杆身末端设计了标准1/4-20螺纹安装接口，这一接口规格兼容市面上绝大多数摄影三脚架、动捕支架、机器人末端工装的安装接口，不需要额外加工转换接头就可以直接固定在不同的支撑载体上，不管是放置在三脚架上做空间全局基准，还是固定在机器人末端做手眼标定的移动靶标，都能快速完成装夹，不需要额外适配。在实际动捕系统校准流程中，操作人员只需要将校准棒固定在场地内的不同高度位置，或者手持校准棒在捕捉空间内缓慢移动，让各个角度的动捕相机都能采集到三个标记点的位置数据，系统就可以通过已知的三点固定间距，计算出整个捕捉空间的尺度因子，修正不同相机之间的镜头畸变、安装角度偏差带来的空间定位误差，相比单球标定或者两点标定的方式，三点共线的校准棒可以同时完成空间尺度校准和坐标轴方向校验，大幅缩短系统开机前的校准准备时间。

　　在机器人位姿校准场景中，将校准棒固定在机器人末端法兰上，通过动捕系统跟踪三个标记点的实时位置，就可以反向计算出机器人末端的实际运动轨迹，对比机器人控制器输出的理论轨迹，就能得到机器人的定位误差参数，完成机器人的绝对定位精度补偿，这一应用场景下校准棒自身的位置精度就显得尤为重要，设计时特意将三个标记点的安装座设计成可微调的结构，装配时可以通过千分尺反复测量三个球心的间距，将间距误差调整到允许范围内之后再做锁紧固定，避免装配误差带来的基准偏差。杆身表面做了哑光黑色阳极氧化处理，一方面是为了降低环境光反射对动捕相机识别的干扰，避免杆身反光被相机误识别为标记点，另一方面也提升了杆身的表面硬度，降低日常使用中磕碰划伤带来的精度影响。考虑到日常外出携带、不同场地转场使用的需求，整个校准棒的重量控制在单手握持无负担的范围内，不会因为过重导致手持校准时出现抖动，也不会给机器人末端带来额外的负载负担，同时杆身的边角位置都做了圆角钝化处理，避免尖锐边角划伤操作人员或者刮蹭其他设备。在VR大空间定位场景中，多台VR定位基站的坐标系对齐往往会出现尺度偏差，使用这款校准棒在不同基站的覆盖区域内采集标记点位置，就可以快速完成多基站的坐标系融合，保证不同基站覆盖区域内的虚拟物体位置不会出现偏移、跳变的问题。在多目相机阵列的布局校准工作中，这款校准棒同样可以作为空间基准件，通过在不同机位视角下采集三个标记点的位置，完成相机的外参标定，相比传统的棋盘格标定板，长杆式的校准棒可以覆盖更大的空间范围，标定结果更贴合大视场相机的实际使用场景，不会出现小范围标定精度高、大范围误差累积的问题。整个校准棒的结构设计没有多余的冗余部件，所有结构特征都围绕精度保持、安装便捷、识别可靠这三个核心需求展开，没有为了外观增加不必要的装饰结构，从工程实用性出发，满足不同行业空间定位校准场景下的基准件使用需求。
