带视觉检测的模块化步进式自适应夹持装置

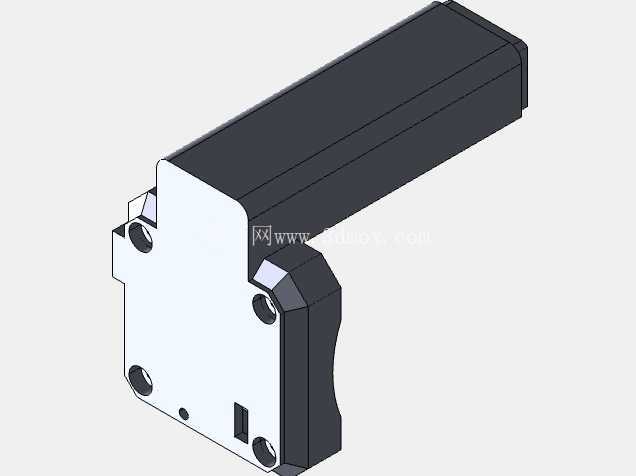

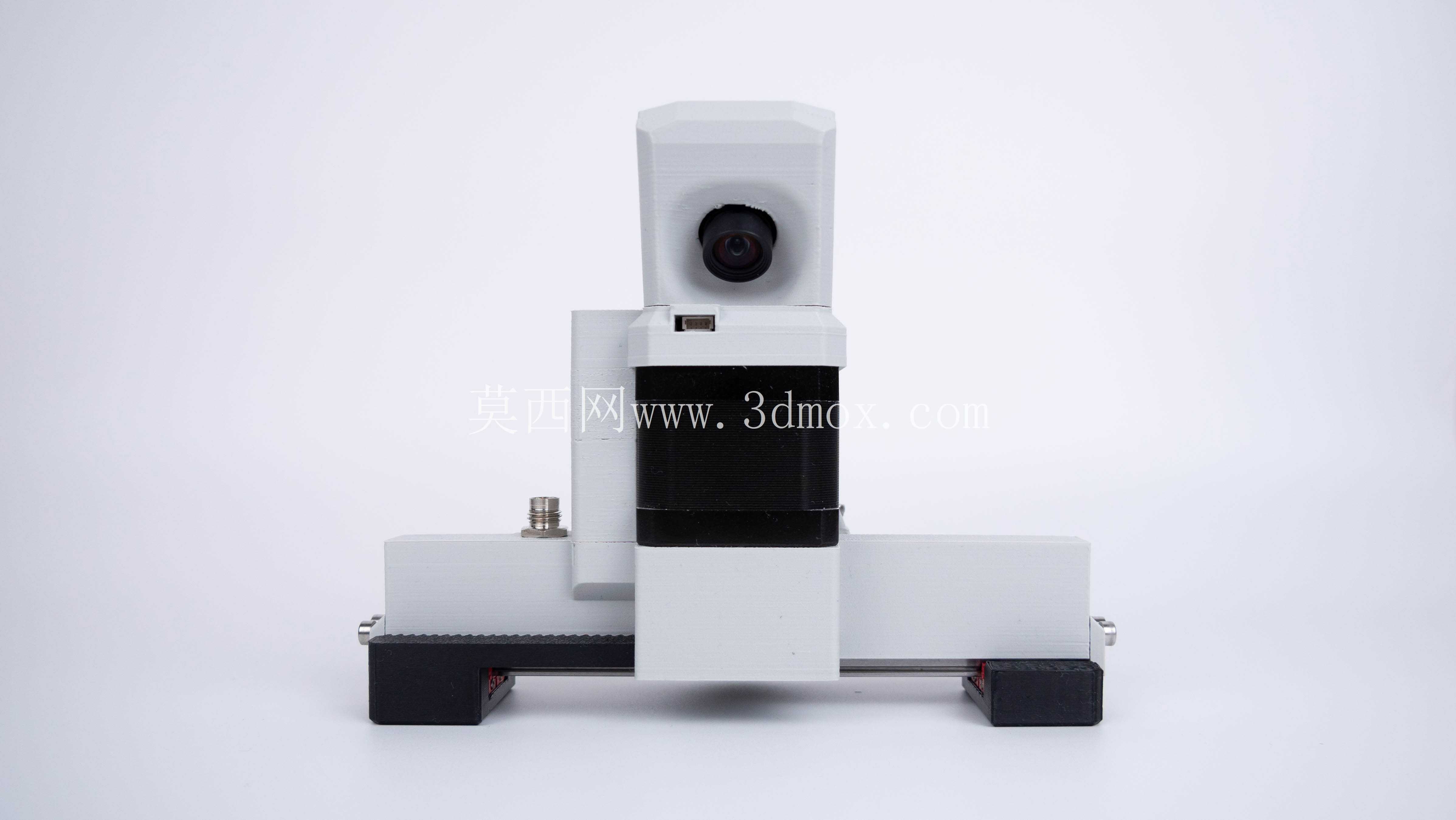

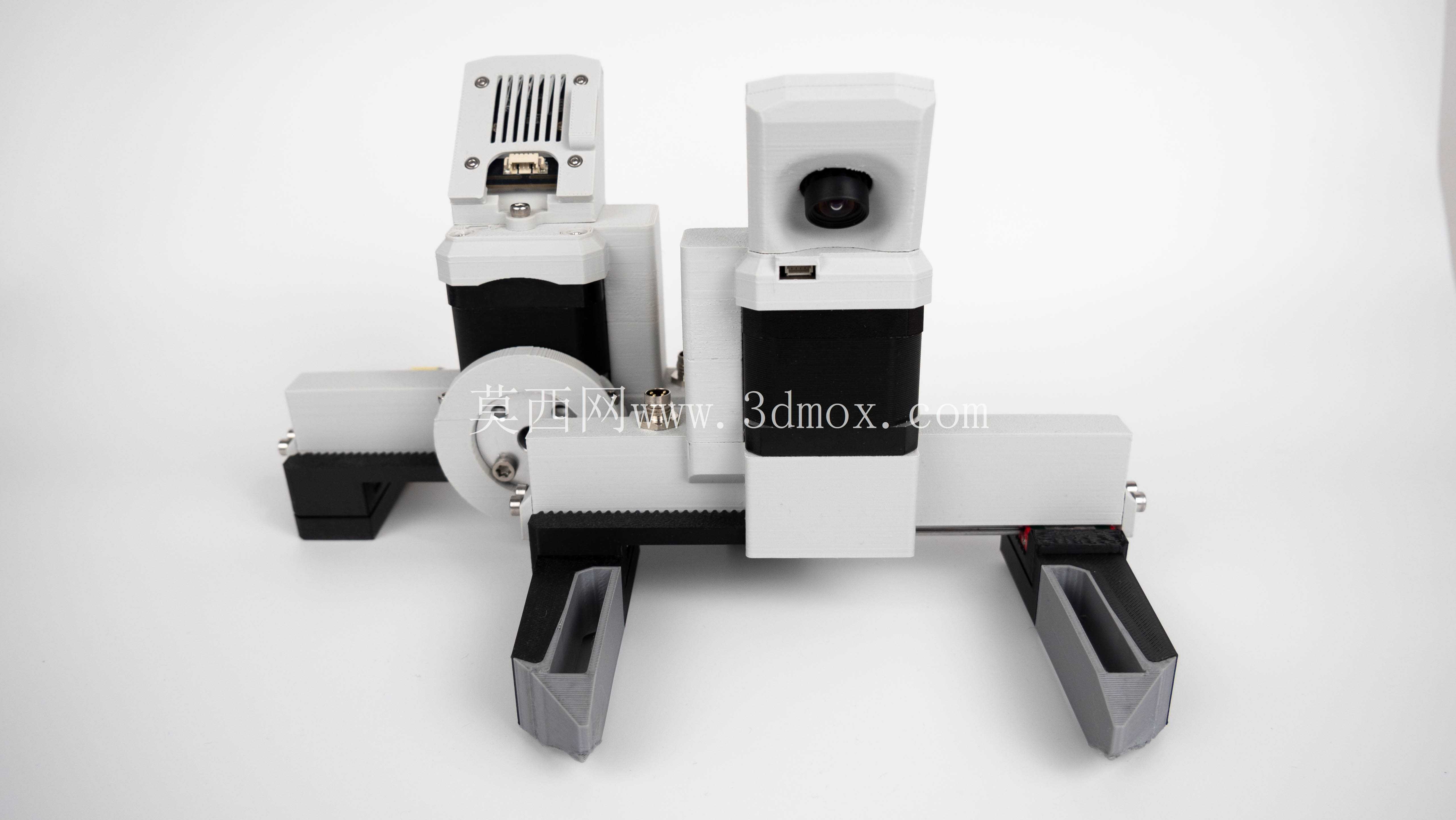

在3C电子精密装配、轻量型协作机器人上下料、AI视觉抓取训练、实验室柔性分拣这类对夹持力控制精度、适配性要求较高的场景里，传统气动夹爪往往存在力控区间窄、适配行程固定、无法同步集成视觉模块的痛点，这款步进驱动的自适应夹持装置正是针对这类场景做的模块化设计。整套夹持机构采用步进电机搭配FOC步进步进驱动方案，区别于普通舵机夹爪的开环控制，FOC驱动可以实时反馈电机扭矩，实现夹持力的闭环调节，不会出现夹伤易碎工件或者夹持厚重工件时打滑的问题。设计阶段就将视觉采集模块的安装位做了集成处理，摄像头直接布置在夹爪基座的中心上方位置，不需要额外在机械臂末端加装视觉支架，大幅缩减了末端执行器的整体占用空间，对于协作臂的负载冗余要求更低，哪怕是负载3kg以内的轻量型协作臂也能搭载使用。

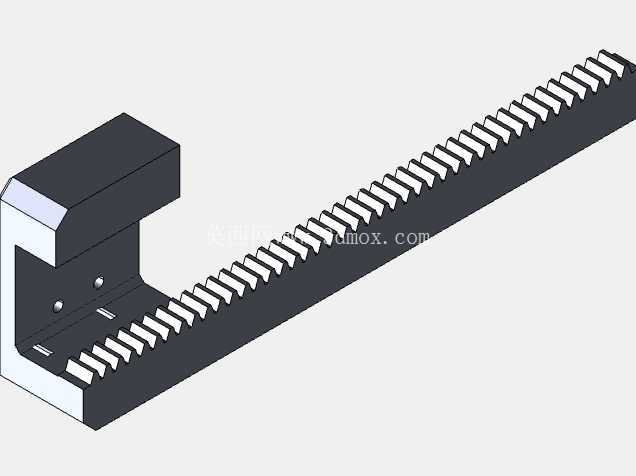

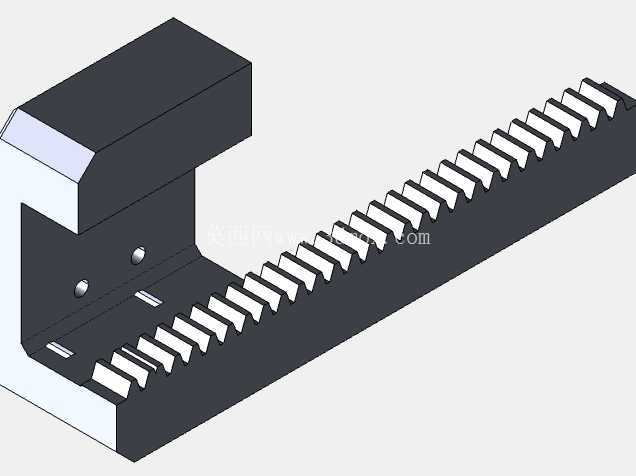

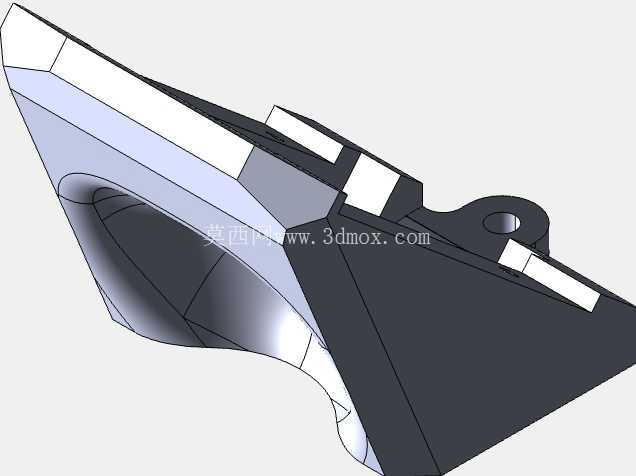

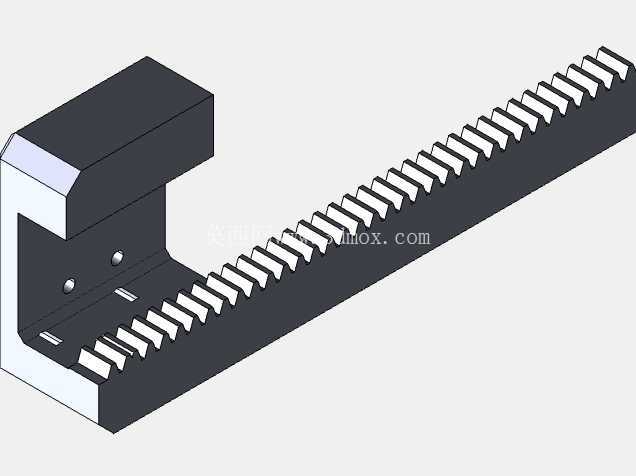

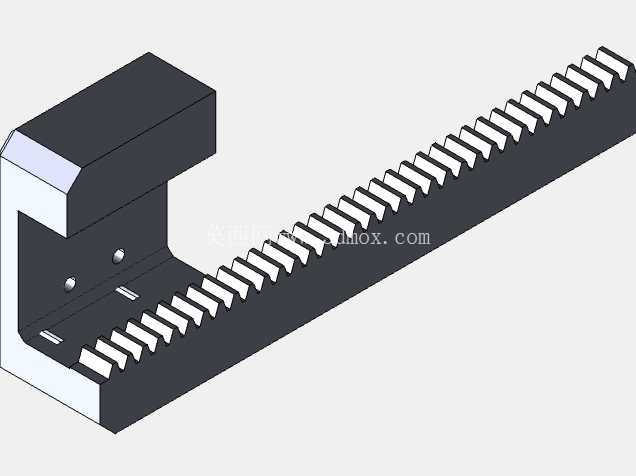

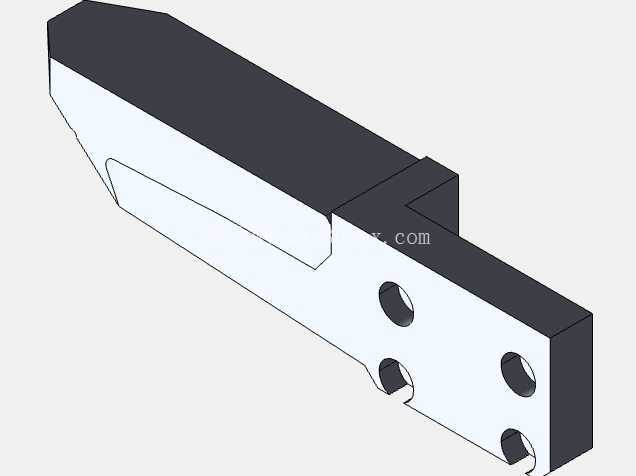

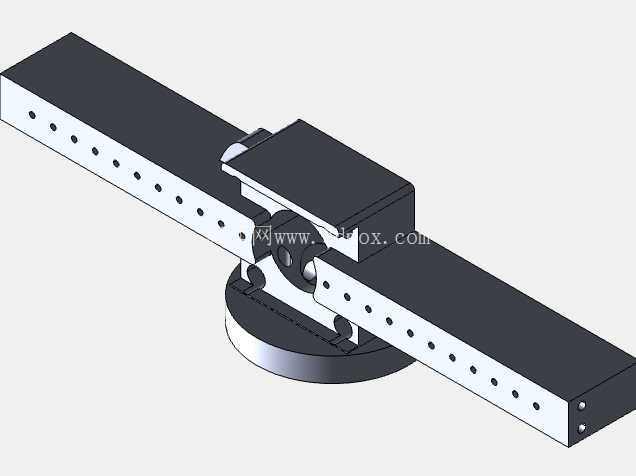

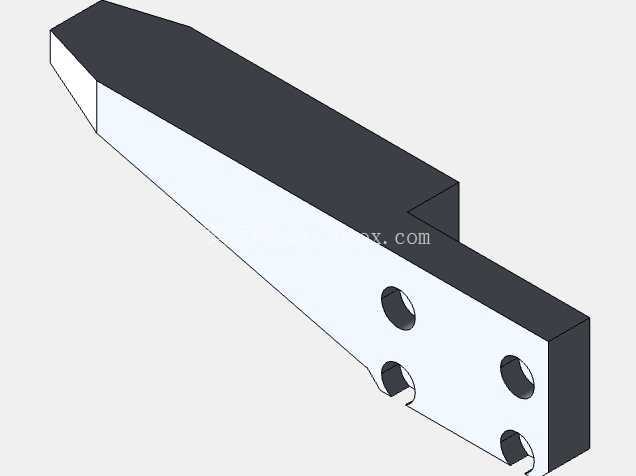

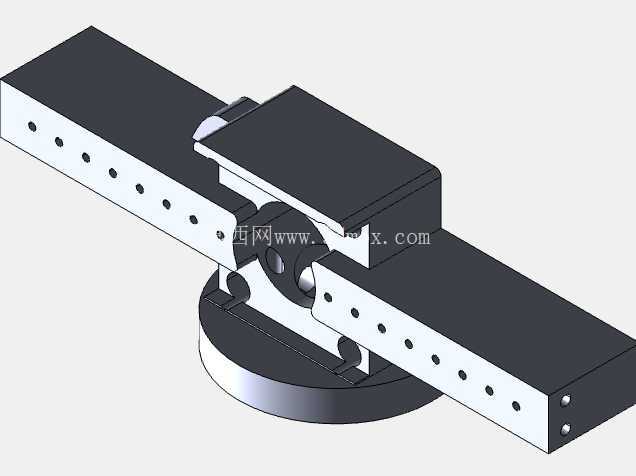

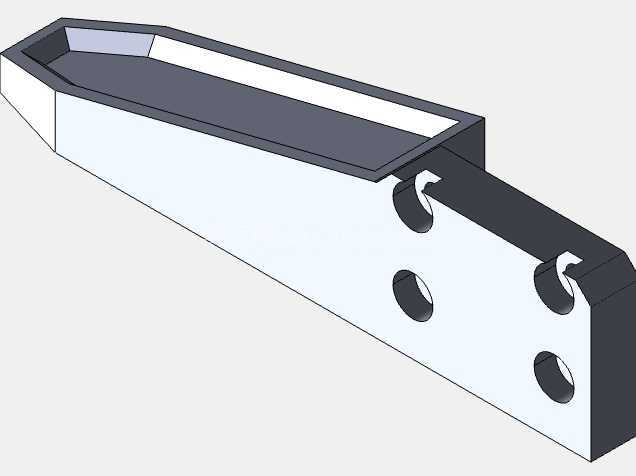

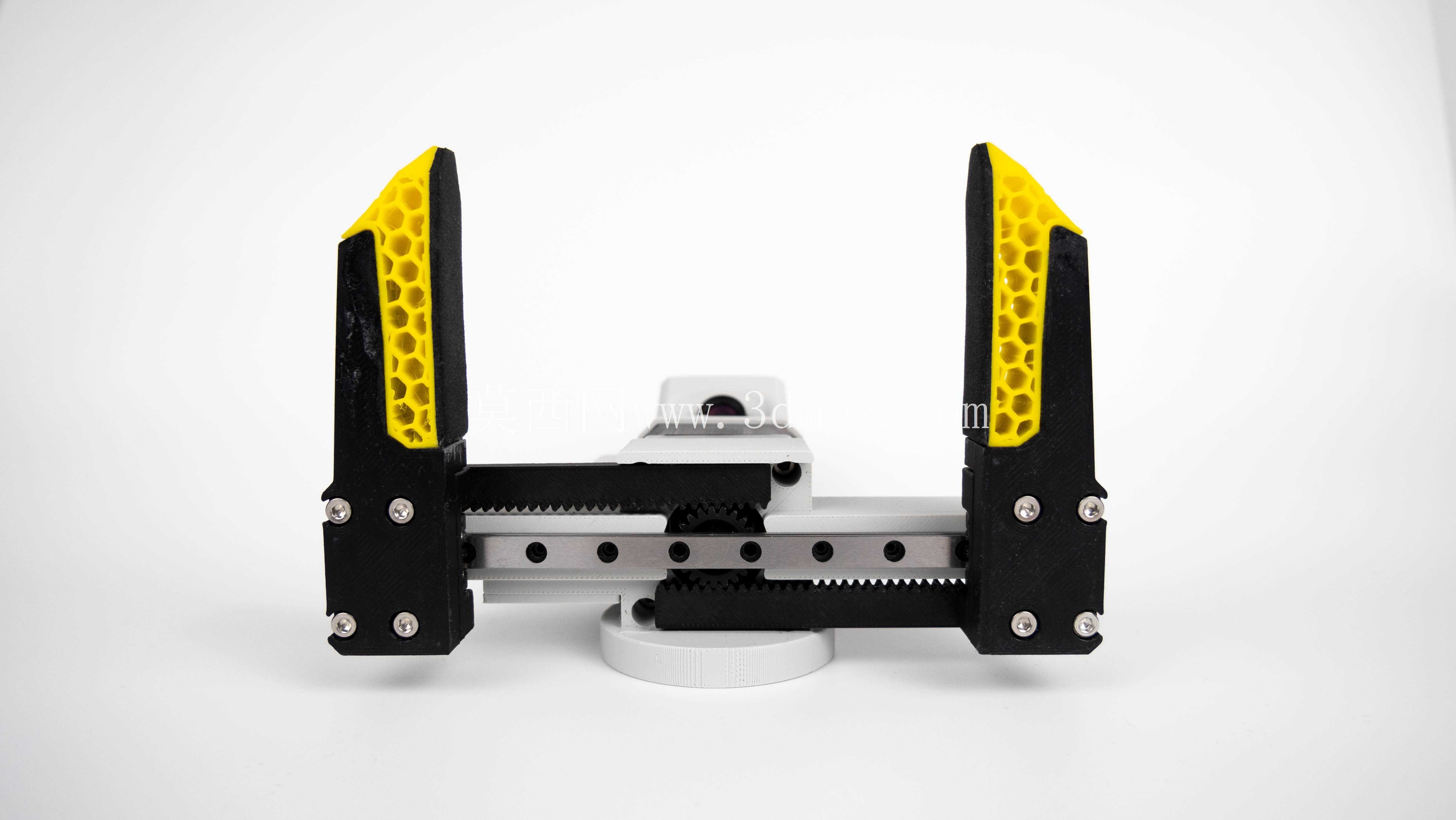

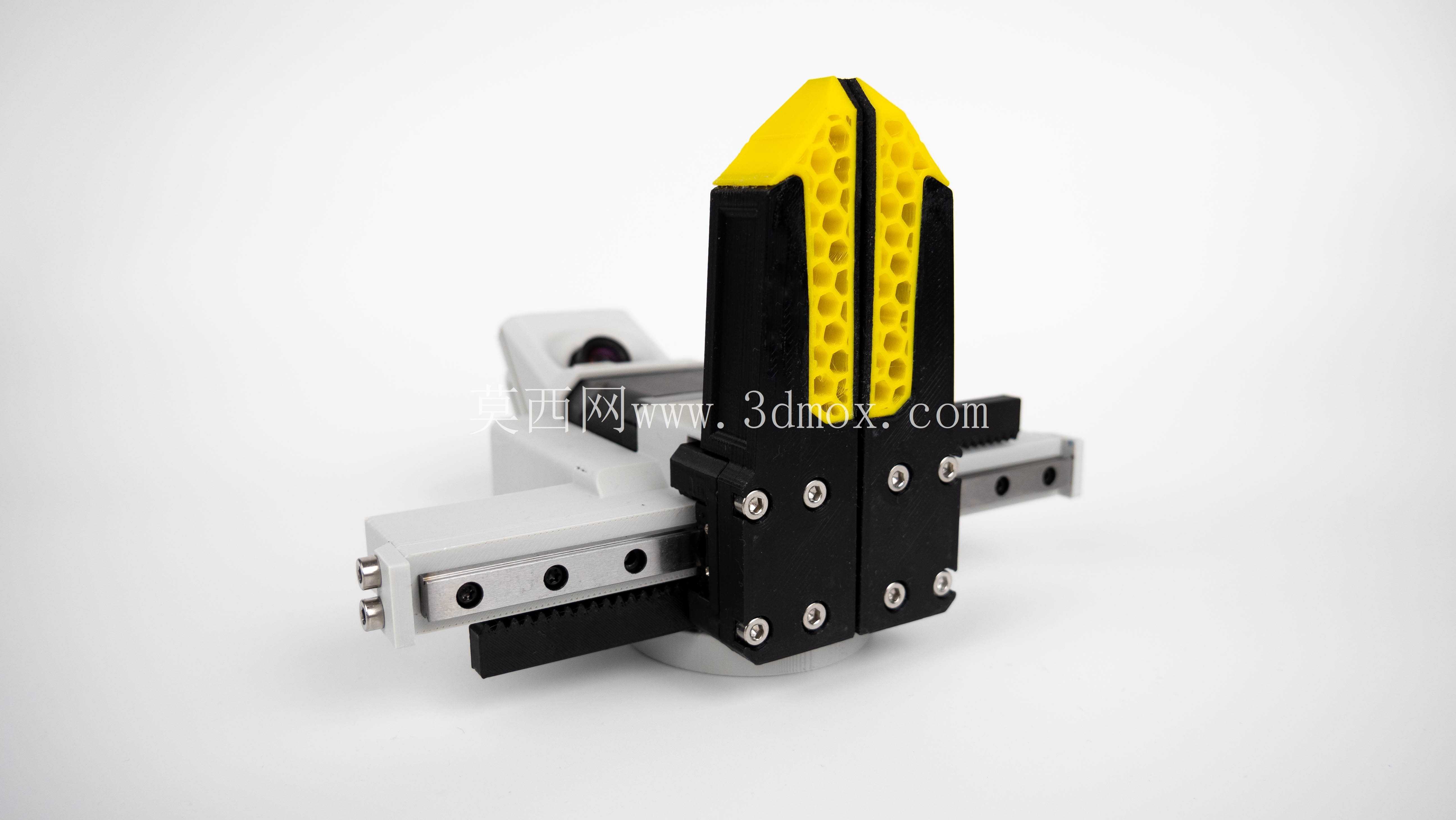

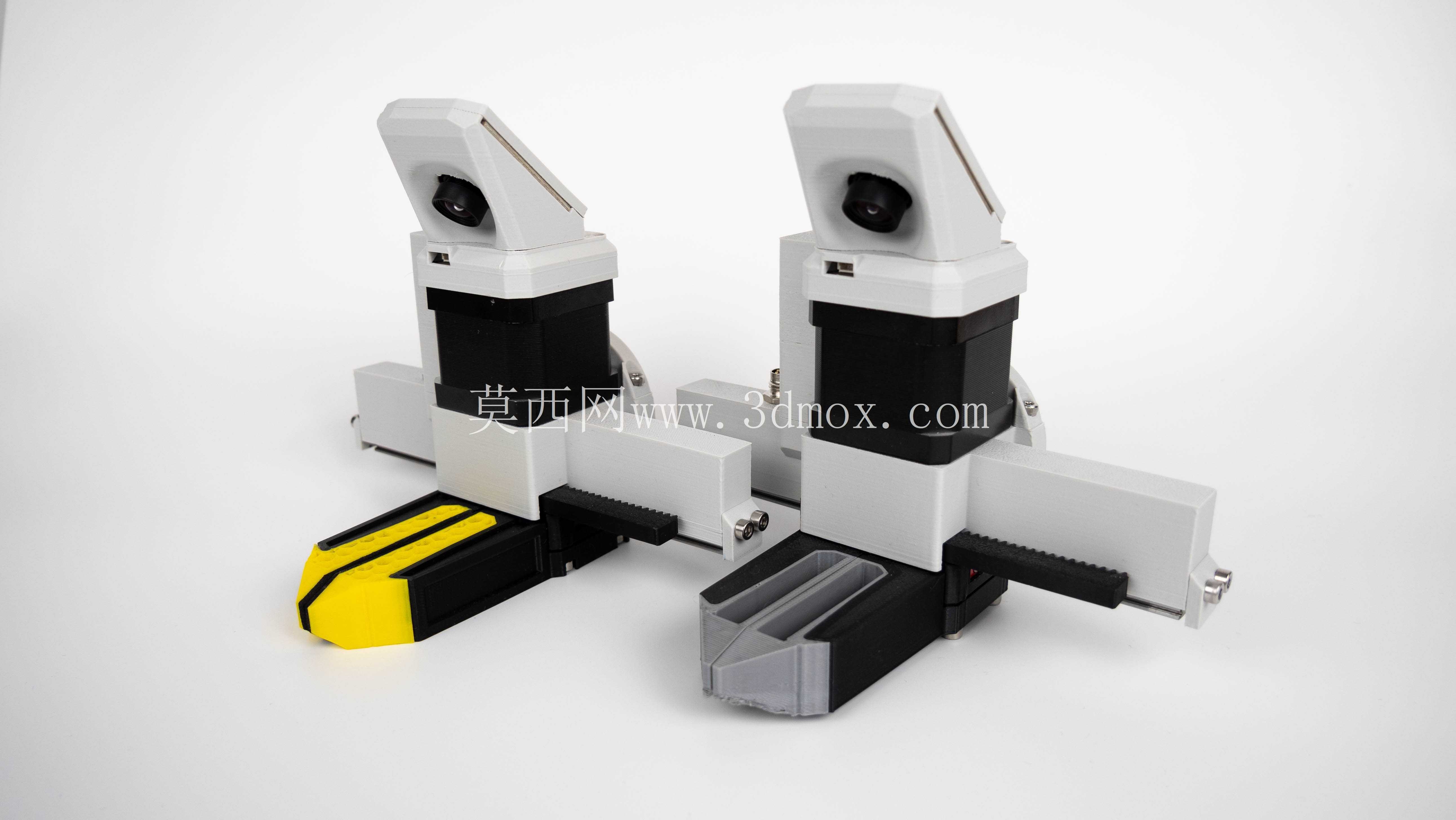

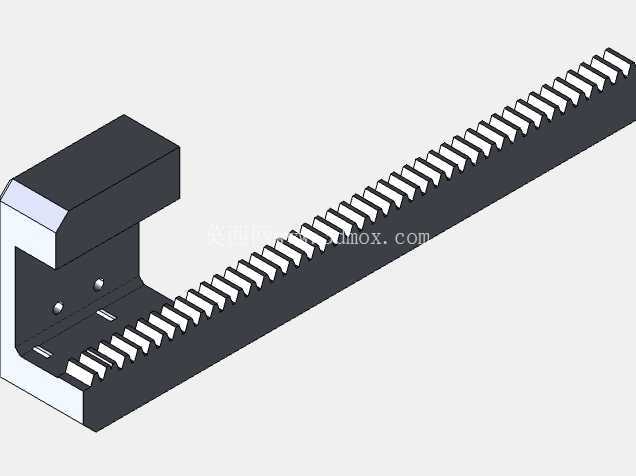

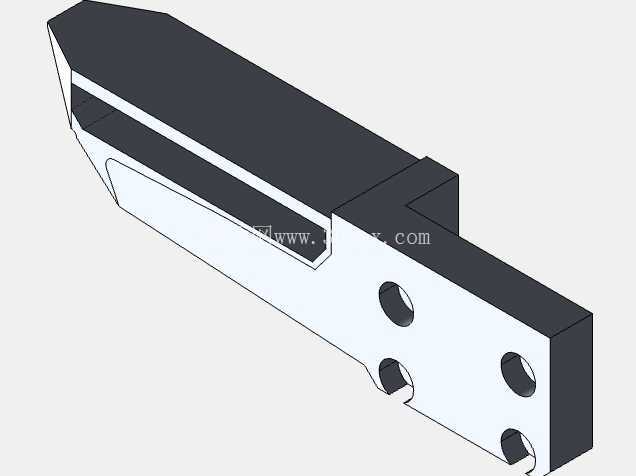

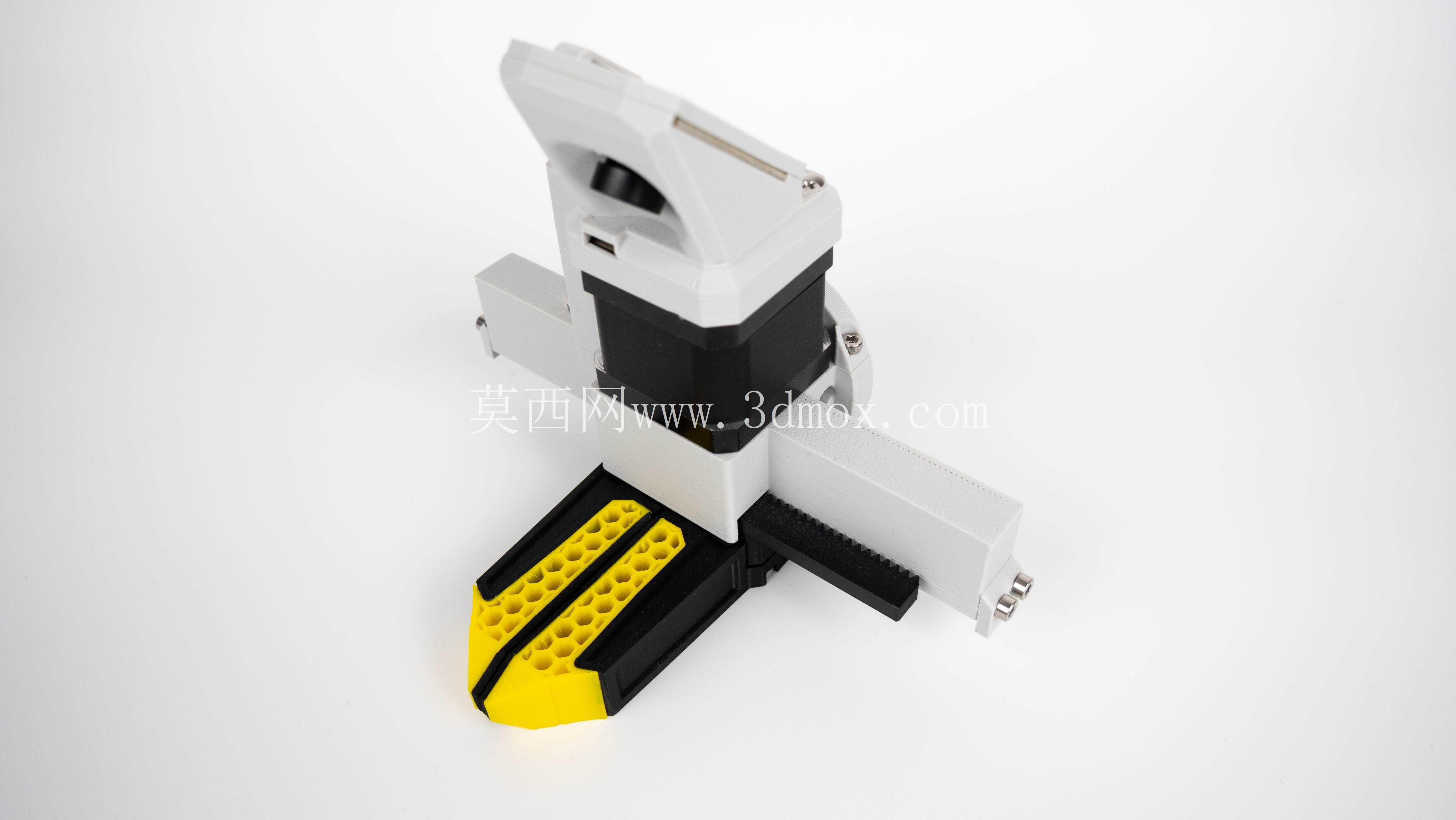

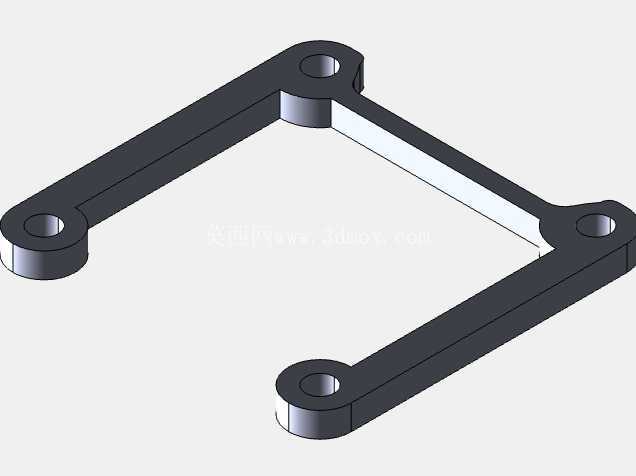

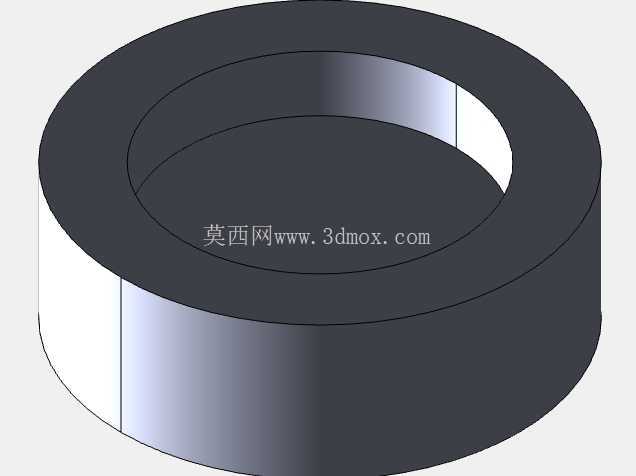

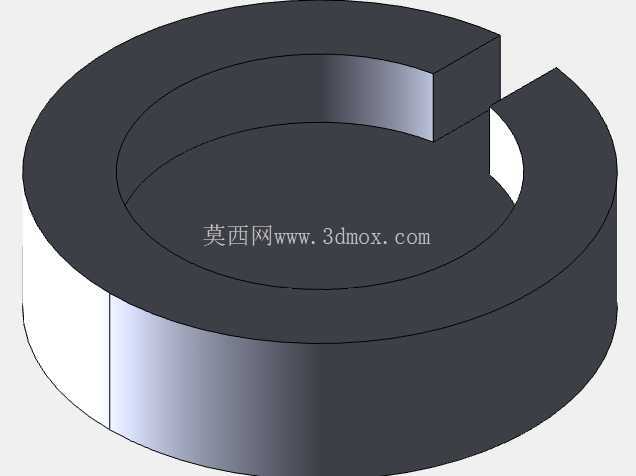

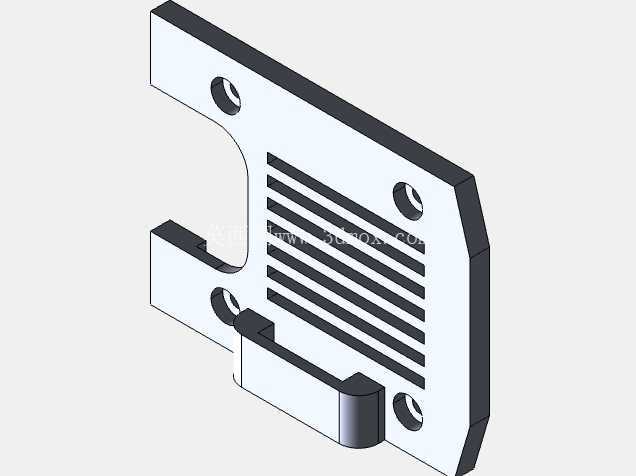

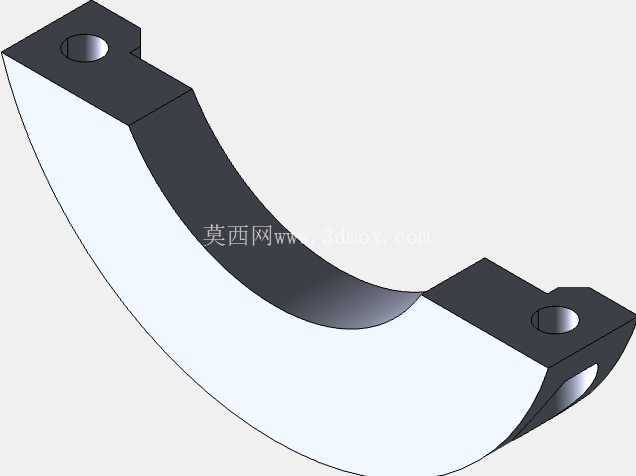

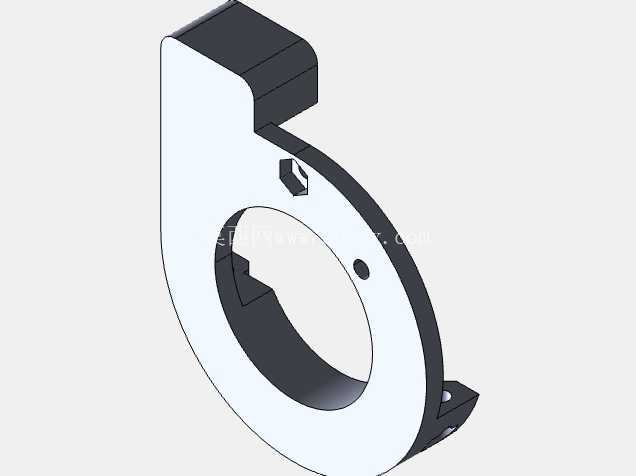

从结构设计逻辑来看，整套夹爪采用完全模块化的拆分思路，夹爪的行程调节不需要更换整个驱动主体，只需要更换不同长度的线性导轨组件就能实现行程切换，目前可适配的导轨行程覆盖100mm、150mm、200mm三个规格，对应可支持的夹持宽度范围分别适配21.5mm、40mm、60mm的步进器尺寸，不同行程的导轨组件安装接口完全统一，现场更换只需要拧下固定导轨的4颗内六角螺丝，不需要拆解驱动部分的传动结构，换型时间可以控制在10分钟以内，适配小批量多品种的柔性生产场景。夹指部分也采用快换接口设计，用户可以根据自己的抓取需求定制不同形状、不同材质的夹指，比如夹持柔性织物、PCB板的时候可以更换硅胶防滑夹指，夹持金属机加工件的时候可以更换硬质尼龙或者金属夹指，不需要改动主体结构就能适配不同的抓取工况。

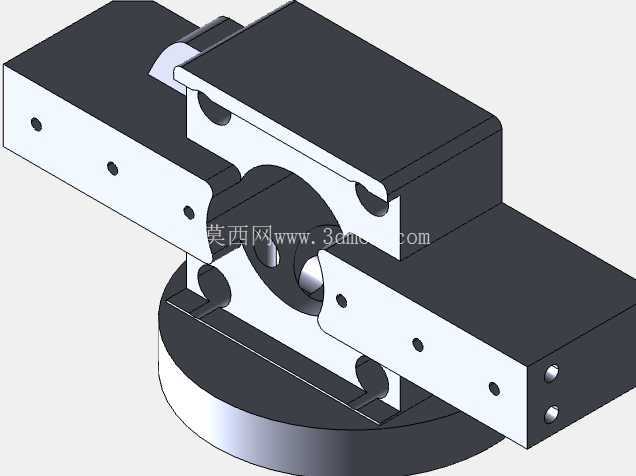

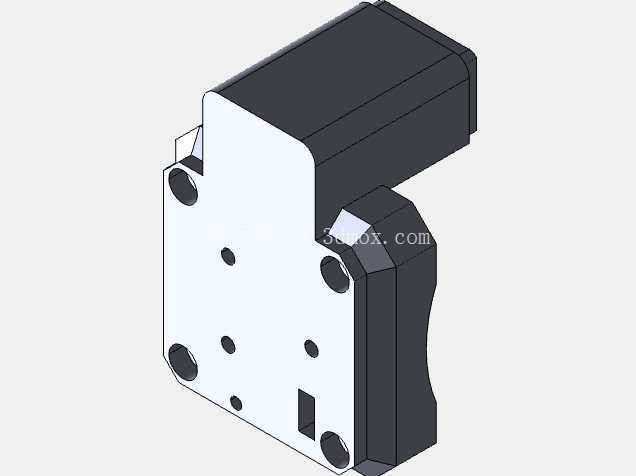

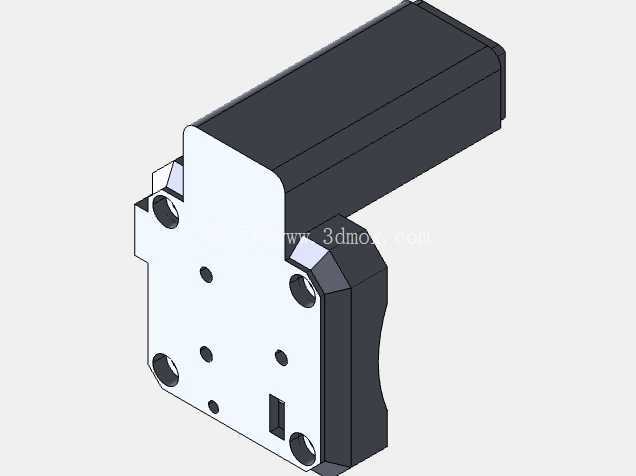

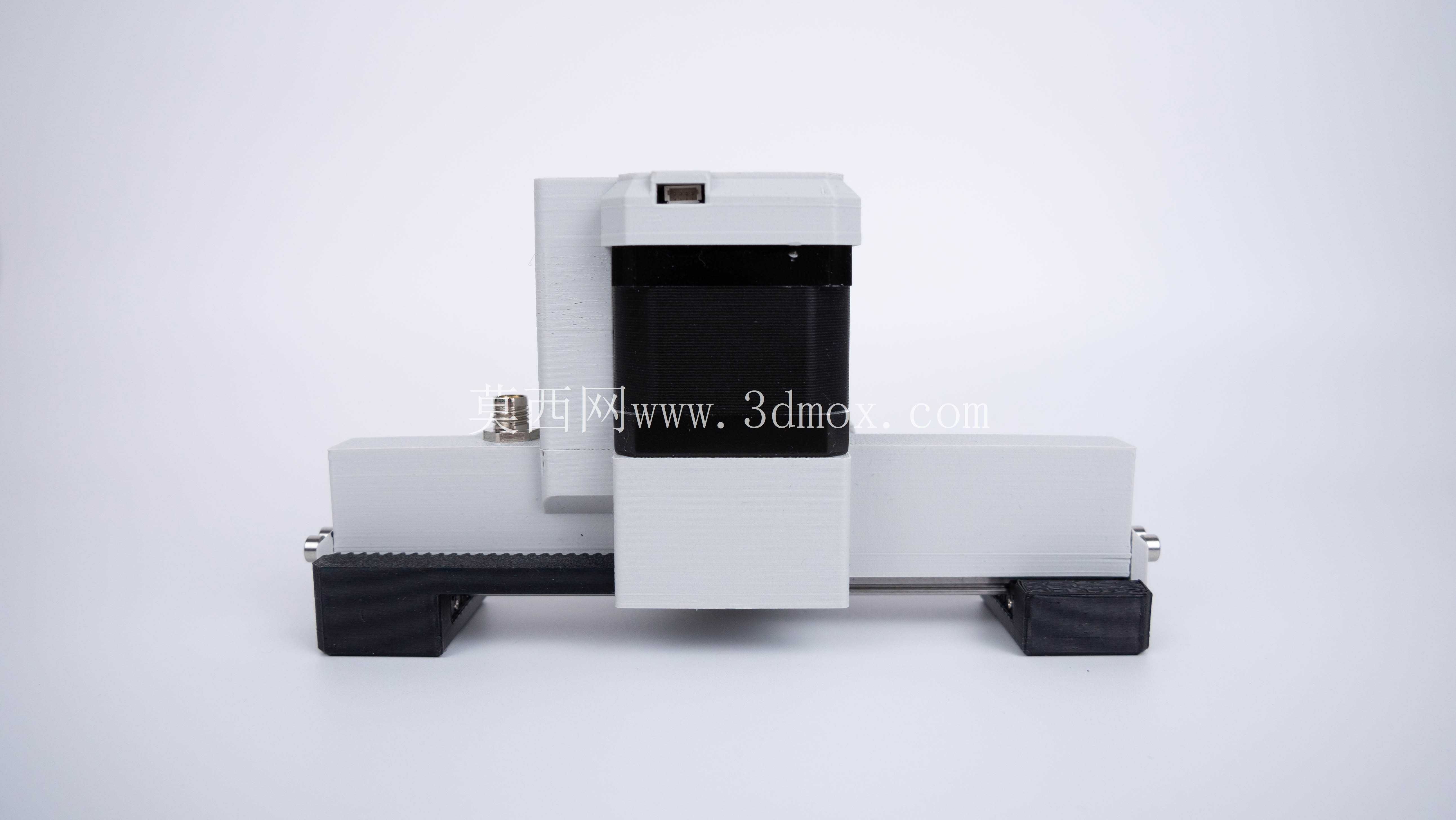

安装边界方面，整套夹爪的主体采用轻量化的工程塑料搭配局部金属嵌件的设计，驱动部分的主体宽度控制在80mm以内，视觉模块突出主体的高度不超过45mm，安装法兰采用通用的协作机器人末端标准接口，可以直接适配市面上主流的六轴协作臂、SCARA机器人、桌面型直角坐标机器人，不需要额外做转接法兰的设计。传动部分采用同步带加线性导轨的组合，传动间隙控制在0.1mm以内，重复定位精度可以满足精密装配的需求，夹爪的开合速度可以通过驱动参数调节，最快开合速度可以达到100mm/s，不会因为步进电机的低速特性影响生产节拍。

实际使用过程中，夹爪的力控区间可以通过驱动参数做线性调节，最小夹持力可以控制在5N以内，能够夹持海绵、薄塑料片、鸡蛋这类易损物件，最大夹持力可以达到80N，能够稳定夹持铝块、小型机加工钢件这类有一定重量的工件。驱动板的通讯接口支持标准的Modbus协议，可以直接和主流的机器人控制器做IO或者总线通讯，不需要额外加装控制模块，视觉模块的画面可以直接输出到机器人的视觉控制器，实现抓取位置的实时纠偏，特别适合无序分拣、错位装配这类需要视觉引导的工位。整套结构的所有机械零件都做了开源化的设计，用户可以根据自己的实际安装需求对局部结构做修改，比如调整安装法兰的孔位、加长夹指的长度、更换不同扭矩的步进电机，所有的配合公差都按照常规3D打印的精度做了适配，哪怕是用桌面级FDM3D打印机也能制作出可用的零件，不需要高精度的机加工设备就能完成整套夹爪的自制，对于高校实验室、初创团队做原型机验证来说，可以大幅降低末端执行器的采购成本。在布线设计上，驱动板、电机、视觉模块的走线都在主体结构内部做了走线槽，不会出现线缆外露随夹爪运动弯折磨损的问题，长期运行的可靠性更高，不会因为线缆干涉影响夹爪的开合行程。
