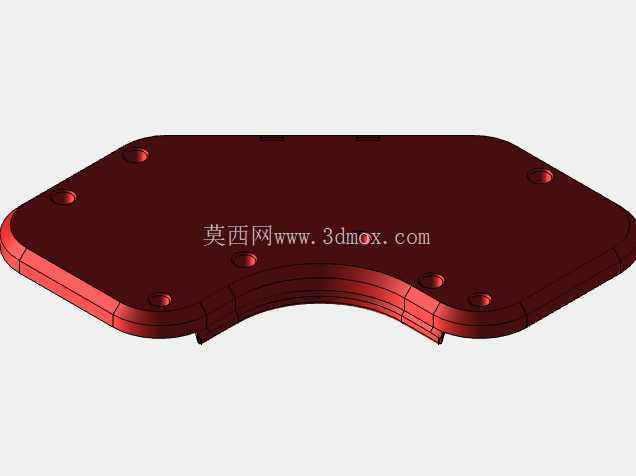

Team6000MK4i设备封盖结构设计

这款封盖结构主要应用在竞技类特种传动设备的外露接口防护场景，适配搭载Spark maxs传动控制单元的动力总成，日常作业中承担着隔绝外部粉尘、切削碎屑、飞溅液体侵入传动核心区域的作用，避免传动系内部的齿轮啮合面、信号接线端子暴露在复杂工况下出现磨损、接触不良等故障。从实际使用场景来看，这类封盖常被用在高强度对抗的竞技机器人传动段，设备运行时会承受持续的振动、瞬时冲击，以及赛场环境中的各类杂物侵袭，因此封盖的结构强度、安装贴合度直接影响整套传动单元的运行稳定性。

设计过程中首先考虑的是安装边界的匹配度，封盖的内轮廓完全贴合传动系端部的安装基面，所有安装孔位的位置度公差控制在0.1mm以内，保证装配时不需要额外修配就能完全贴合基面，不会出现局部缝隙过大导致防护失效的问题。封盖的壁厚采用渐变设计，靠近安装螺栓孔的区域壁厚加厚2mm，用来分散螺栓锁紧时的压应力，避免长期受振动影响出现螺栓孔开裂的问题；而中间非受力区域的壁厚适当减薄，在保证整体结构刚性的前提下控制整体重量，不会给传动端增加额外的负载负担。

在功能特性上，封盖表面预留了CAN id标识的标记区域，这个区域做了微凹的沉台设计，标记后不会因为日常搬运、赛场剐蹭导致标识磨损模糊，方便现场调试、检修时快速识别对应的传动单元地址，减少排查线路的时间成本。封盖的边缘做了一圈0.5mm的密封槽，装配时可以嵌入薄型密封胶条，配合安装面的平面度要求，能够达到IP54级别的防护效果，完全满足赛场多尘、偶尔有液体飞溅的使用需求。

从结构设计思路来看，这款封盖没有采用复杂的曲面造型，所有的加强筋都布置在封盖的内侧，既保证了外观面的平整简洁，又能通过内侧的纵横加强筋提升整体的抗冲击能力，当封盖受到外部侧向冲击时，加强筋可以将冲击力快速分散到各个安装点，避免局部受力过大出现碎裂。封盖的边角位置全部做了R3的圆角过渡，一方面是避免锐边在装配、维护时划伤操作人员，另一方面也能减少应力集中，提升铸件的成型良品率，减少铸造过程中边角位置出现冷隔、缺料的缺陷。

安装适配性上，封盖的所有安装孔都做了沉头设计，螺栓锁紧后头部完全沉入沉孔内，不会突出封盖表面，避免设备运行过程中突出的螺栓头剐蹭到周边的线束、其他运动部件。沉孔的深度经过精确计算，既保证螺栓有足够的锁紧螺纹啮合长度，又不会因为沉孔过深导致封盖局部壁厚过薄影响强度。封盖与传动系壳体的定位采用两个对角布置的定位销孔，装配时先通过定位销完成预定位，再锁紧所有安装螺栓，能够完全避免装配错位的问题，即使是新手操作人员也能快速完成装配，不需要反复调整位置。

考虑到铸造工艺的成型要求，封盖的所有拔模角度控制在1.5度，既方便铸件脱模，又不会因为拔模角度过大导致封盖与基面贴合的端面出现尺寸偏差。内侧加强筋的根部都做了R1的圆角过渡，避免铸造时应力集中导致筋位根部出现裂纹，同时也能减少熔体填充时的阻力，让铝液能够快速填充到整个型腔，减少铸件内部的气孔、缩松缺陷。封盖的标识沉台区域做了0.2mm的余量预留，后期可以通过激光雕刻直接在沉台面上标记CAN id编号，不需要额外做表面处理，雕刻后的字迹清晰耐久，不会因为长期使用出现脱落的问题。

在实际工况验证中，这款封盖能够承受10g的持续振动测试，在-10℃到60℃的环境温度区间内不会出现形变、脆裂的问题，完全满足竞技设备连续高强度运行的使用需求。封盖的整体重量控制在120g以内，不会给传动端增加过多的转动惯量，保证传动系的响应速度不受影响。密封槽的尺寸经过多轮验证，适配直径1mm的硅橡胶密封胶条，装配后胶条的压缩量控制在30%左右，既能够保证密封效果，又不会因为压缩量过大导致封盖装配时出现翘起、贴合不严的问题。
