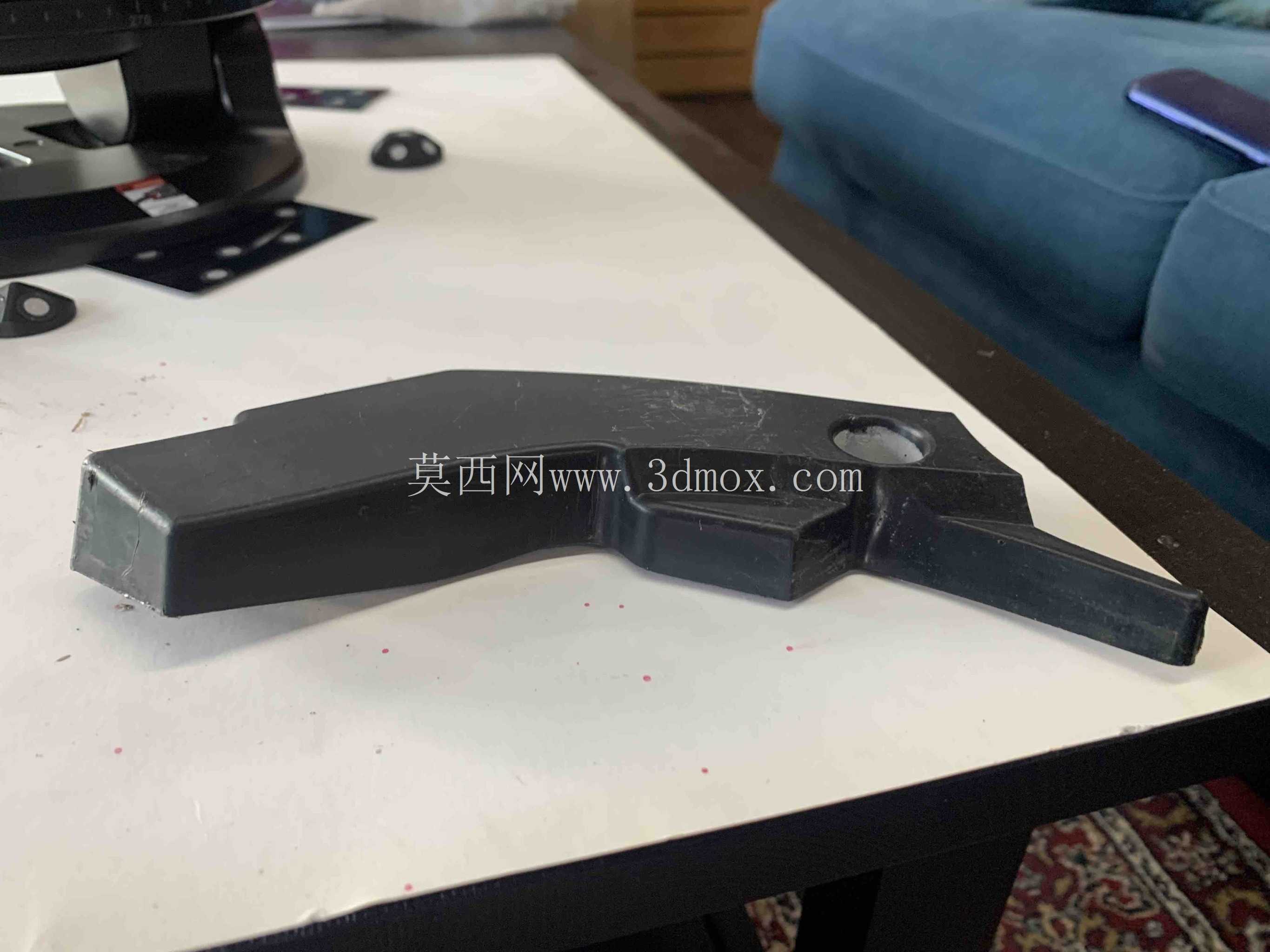

在精密铸件的小批量试制与失效件复刻场景中,这类异形拼接结构件的逆向还原工作是衔接实物样件与批量生产的核心环节。不同于正向设计从参数草图开始搭建模型,逆向建模的核心逻辑是从已有的实物样件表面点云数据出发,通过多轮点云降噪、特征线提取、曲面重构,最终还原出可用于后续加工、开模的实体模型,整个过程需要兼顾实物的装配公差与原始设计的功能意图,不能单纯追求曲面与点云的贴合度而忽略零件本身的力学性能与装配逻辑。

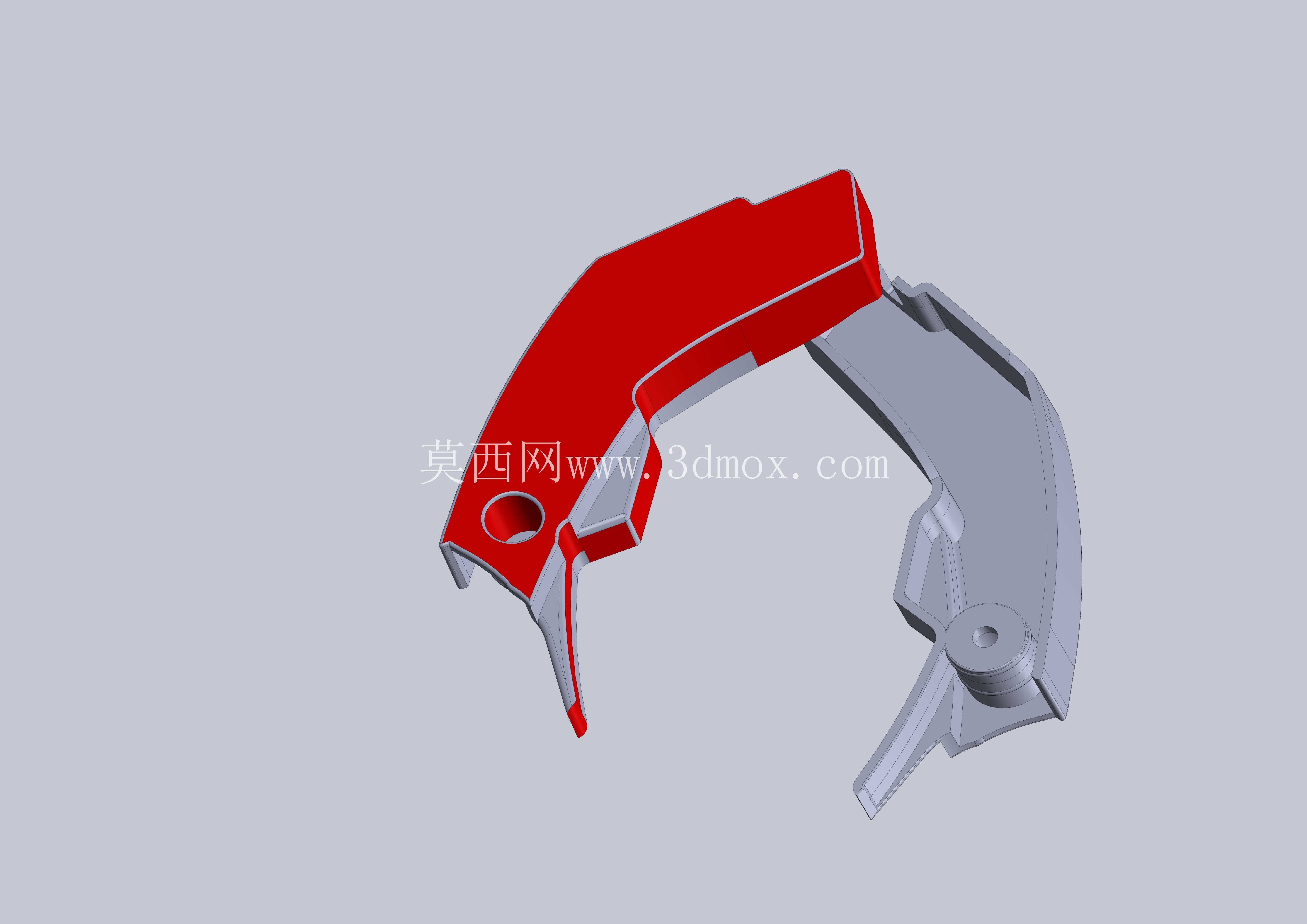

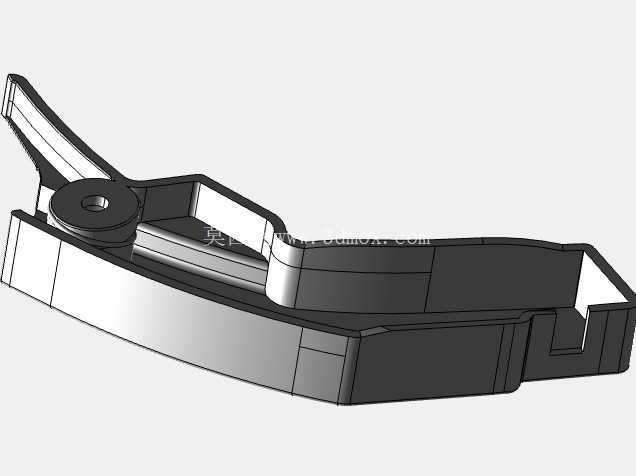

从结构本身来看,该构件分为两个相互配合的分体部件,红色部件为带操作拨柄的主动卡扣端,灰色部件为带铰接定位孔的从动配合端,二者组合后可实现绕铰接轴的转动开合,拨柄位置预留的指位凹陷是按照成年人单指操作的施力角度设计的,操作时单指按压拨柄即可带动卡扣端脱开配合位,松开后依靠结构自身的形变回弹实现锁止,这类结构常应用在小型设备的快开舱门、穿戴式防护装备的快拆绑带、手持工具的锁扣组件上,不需要额外加装弹簧等弹性元件,依靠构件自身的材料形变实现锁止与释放,能有效减少装配零件数量,降低整体结构的故障点。
在逆向建模的过程中,首先要处理的是铰接位置的尺寸边界,灰色部件上的圆柱铰接凸台是整个结构的装配基准,凸台的外径、同轴度、端面平面度直接决定两个部件转动时的阻尼感与旷量,建模时需要优先锁定这个基准特征,再以此为坐标原点对齐其余特征的位置,避免后续曲面重构出现整体偏移。红色部件的弧形外轮廓是贴合安装基面的配合面,这个曲面的弧度需要和安装位置的基体曲面完全贴合,否则装配后会出现局部翘曲、缝隙不均的问题,在点云处理阶段需要单独提取这个区域的点云数据做曲面拟合,拟合完成后还要做曲率连续性检查,避免出现局部的折面导致装配干涉。
卡扣配合位置的锁止齿形是整个结构的功能核心,齿形的角度、啮合深度、导入倒角直接决定锁止后的抗拉脱力与解锁所需的按压力,逆向时不能直接照搬点云的扫描轮廓,因为实物样件在使用过程中会存在磨损、形变,需要结合这类卡扣结构的通用设计规范对齿形参数做修正:锁止面设计为垂直于受力方向的直面,保证受拉时不会自行滑脱,解锁面设计为15度左右的斜面,保证按压拨柄时能顺利滑开,齿顶位置预留0.1mm的装配间隙,避免注塑或铸造后出现飞边导致卡滞。
从安装边界来看,整个构件装配完成后的整体外轮廓没有突出的尖锐棱角,所有边缘都做了R0.5以上的圆角处理,既避免使用过程中划伤操作人员,也能减少铸件的应力集中问题,降低成型过程中出现开裂的风险。拨柄末端的位置做了加厚处理,因为这个位置是操作时的主要受力点,加厚处理可以提升部件的抗形变能力,避免反复按压后出现断裂。两个部件配合后的转动行程做了硬限位设计,当卡扣转动到最大解锁位置时,两个部件的接触面会相互抵住,避免转动角度过大导致结构损坏。
在实际的逆向建模流程中,这类薄壁异形件最容易出现的问题是壁厚不均,很多新手在做曲面重构时只关注外表面的贴合度,忽略了内壁的偏移距离,导致最终模型的局部壁厚过薄,成型后容易出现打不满、强度不足的问题,建模时需要在完成外表面重构后,按照均匀壁厚的要求向内偏移生成内壁,在转角位置适当加大壁厚,保证熔体或金属液填充时的流动性。同时还要考虑拔模角度,所有沿着开模方向的侧壁都要做不小于1度的拔模斜度,避免开模时出现粘模、拉伤的问题。
这类通过逆向工程还原的结构件模型,既可以直接用于铸造模具的设计制作,完成失效零件的快速复刻,也可以在此基础上做结构优化,调整卡扣的锁止力度、转动阻尼,适配不同的应用场景,相比从零开始的正向设计,能大幅缩短样件开发的周期,尤其适合没有原始设计图纸的进口设备配件复刻、老旧设备的维修件生产场景。
