六角头外螺纹螺栓结构设计作品

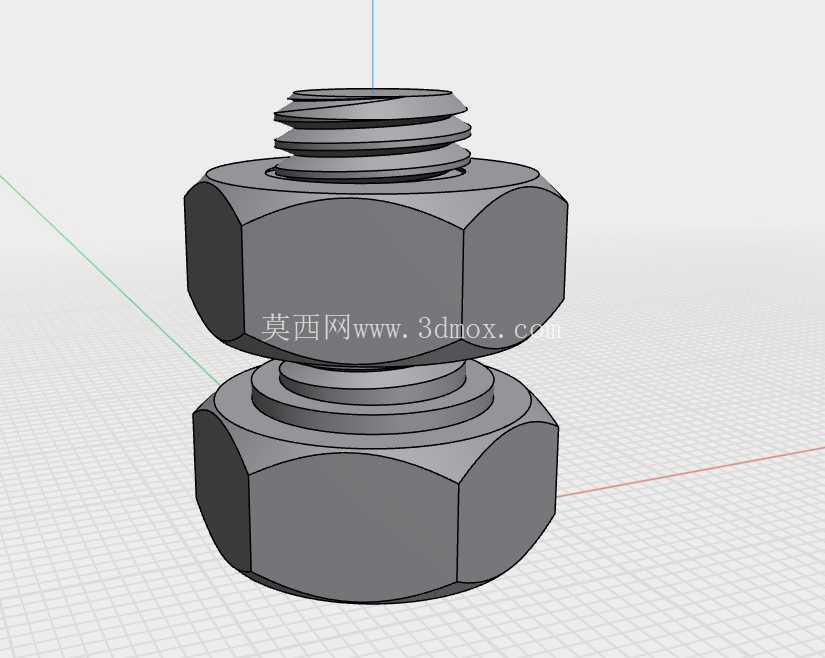

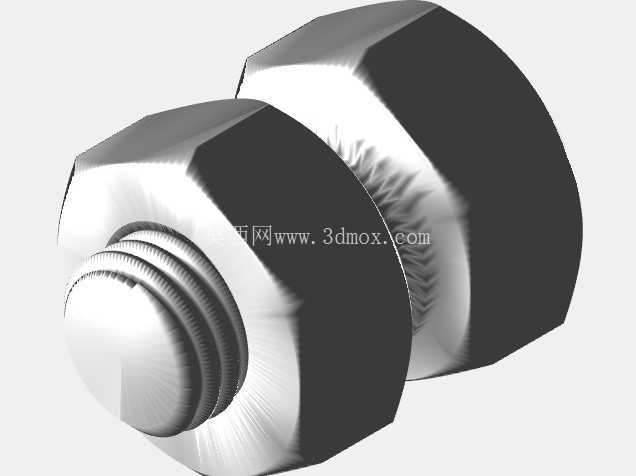

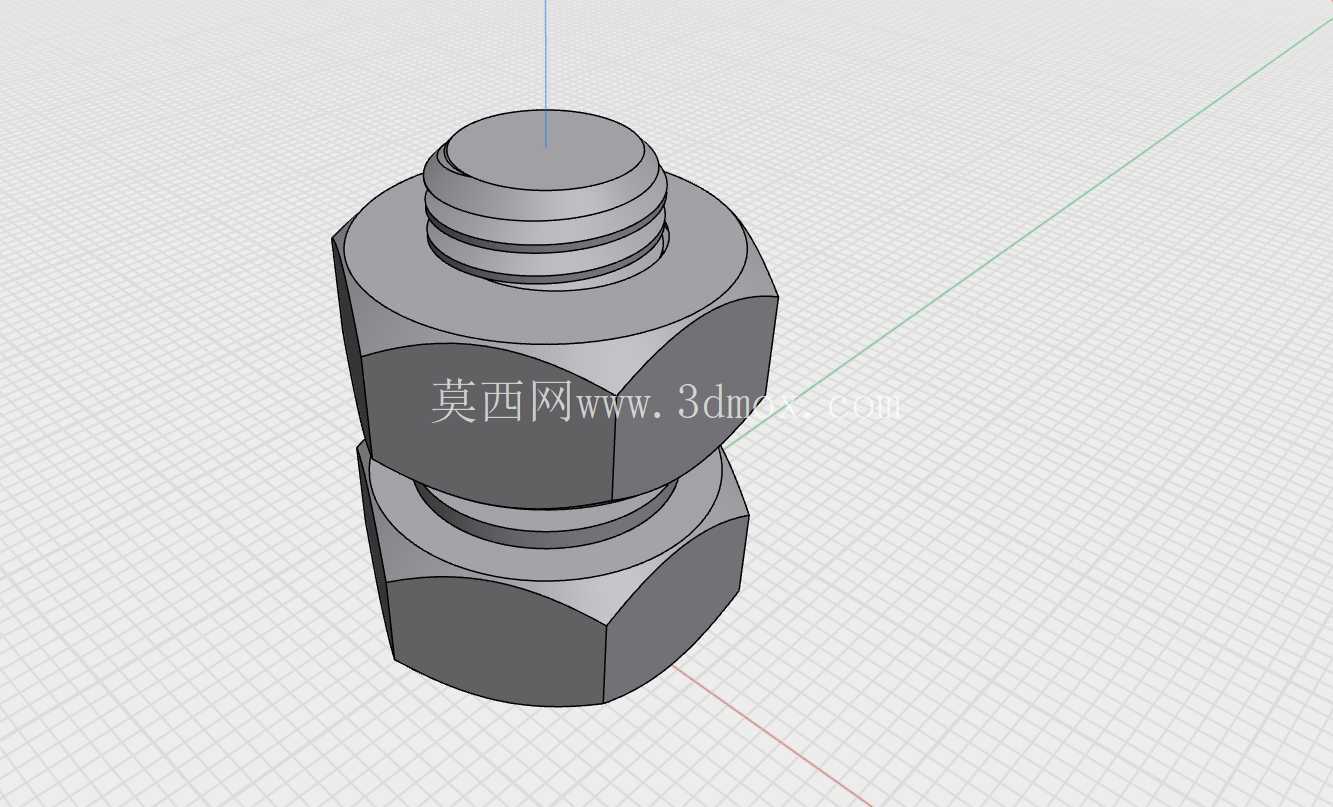

在各类机械装配场景中，六角头螺栓是应用覆盖范围极广的基础连接件，从普通民用设备的机架拼接，到工业生产线的工装夹具固定，再到重型装备的结构件锁合，都能见到这类零件的身影。这类连接件的核心作用是通过螺纹副的咬合作用，将两个或多个带通孔的零部件压紧固定，配合平垫、弹垫或者防松螺母使用时，可在振动、交变载荷的工况下维持连接可靠性，避免出现松脱移位的问题。

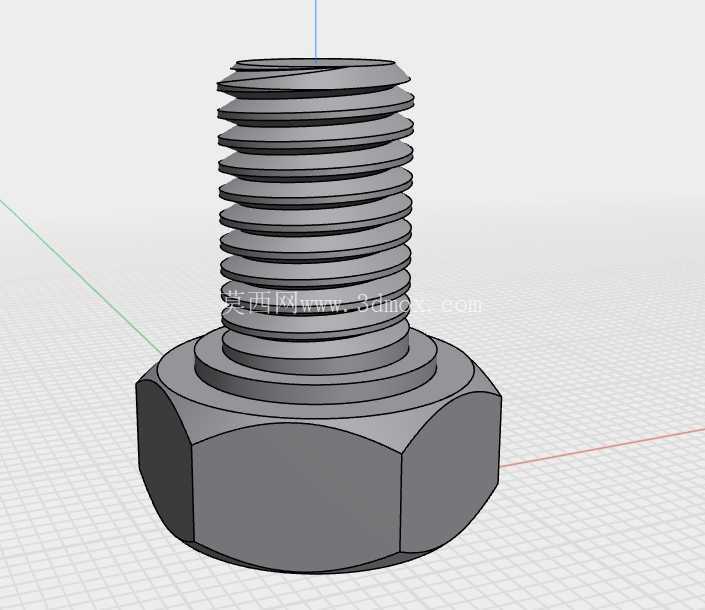

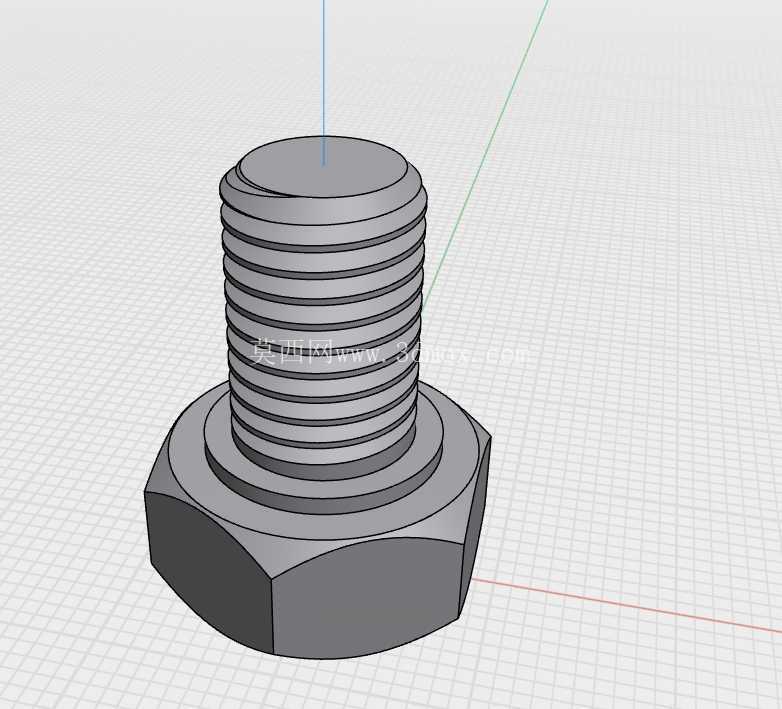

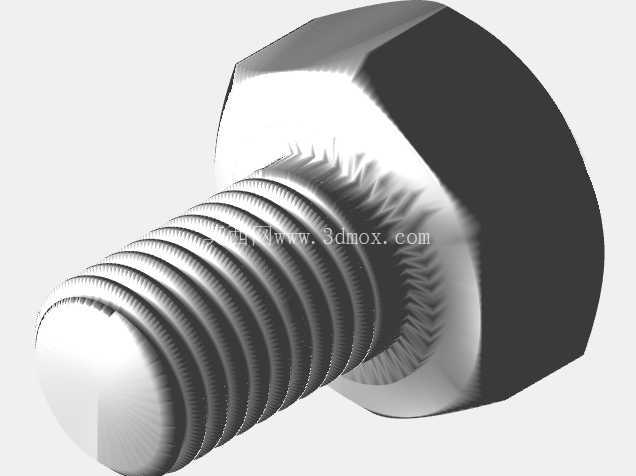

从结构设计逻辑来看，这款六角头螺栓的头部采用标准正六角外形，该结构的核心考量是适配常规开口扳手、套筒扳手的拧紧作业，六个受力面可在拧紧过程中均匀传递扭矩，相比方头结构能在更小的操作空间内完成拆装，扳拧角度仅需60度即可完成换位，适合设备内部狭窄安装位的操作。头部与螺杆衔接处做了平滑过渡的圆角处理，可避免应力集中导致的头部断裂问题，在承受轴向拉力与横向剪切力的复合载荷时，过渡区域的应力分布更均匀，能有效提升零件的疲劳强度。

螺杆部分的外螺纹采用标准三角牙型设计，牙型角为通用连接螺纹的60度，牙顶与牙底均做了微小的圆弧过渡，既可以保证螺纹啮合时的接触面积足够，传递稳定的锁紧力，也能减少螺纹加工过程中的应力集中，降低螺纹牙崩裂的风险。螺杆的光杆段与螺纹段的同轴度控制在合理公差范围内，安装时可顺利穿过被连接件的预制通孔，不会出现卡滞、偏磨的问题。螺纹的收尾段做了合理的退刀结构设计，既符合常规机加工或者滚压加工的工艺要求，也能保证螺母可以顺利拧至螺杆根部，实现被连接件的完全压紧。

从安装边界维度考量，这款螺栓的头部对边宽度、头部厚度均匹配对应规格的通用安装尺寸要求，设计时预留了足够的扳手操作空间余量，在排布密集螺栓组的场景下，相邻螺栓的扳手操作区域不会出现干涉。螺杆的有效螺纹长度可适配不同厚度的被连接件组合，当被连接件总厚度在螺栓有效夹持范围内时，拧紧后螺纹副的啮合圈数可达到标准要求的数值，不会出现啮合牙数不足导致的滑牙问题。螺栓头部的支撑面为平整的环形接触面，安装后与被连接件表面的贴合度良好，可均匀分散压紧力，避免被连接件表面出现局部压痕或者应力过大导致的变形。

在实际设备应用中，这类螺栓可适配多种工况：在静态载荷的设备机架连接场景中，仅需匹配对应等级的拧紧扭矩，即可实现长期稳定的结构固定；在存在振动的电机、泵类设备连接场景中，配合防松垫圈或者螺纹锁固胶使用，可抵消振动带来的螺纹副相对转动趋势，避免连接失效；在需要定期拆装维护的设备检修口、防护盖位置，这类六角头螺栓的拆装效率高，反复拆装后螺纹的磨损量小，可满足多次重复使用的需求。

设计过程中需要重点管控的参数包括螺纹的中径公差、头部与螺杆的同轴度、支撑面的平面度，这些参数直接影响螺栓的装配适配性与连接强度。螺纹中径公差控制在标准范围内时，可保证与同规格螺母的啮合松紧度适宜，既不会出现过紧导致的拧入困难，也不会出现过松导致的连接间隙过大问题。头部支撑面与螺杆轴线的垂直度达标时，拧紧后螺栓不会出现偏斜，压紧力可垂直作用于被连接件表面，避免出现偏载导致的连接失效。
