带花键轴段螺旋锥齿传动零件结构

在中小功率相交轴动力传递场景中，这类集成花键轴段的斜齿锥齿轮是十分常见的核心传动构件，不同于分体式装配的锥齿轮与传动轴结构，一体化的轴齿设计能省去轴与齿轮的配合连接环节，从根源上避免键连接带来的间隙累积、配合松动问题，在转速波动较大、频繁正反转的传动工况下，传动精度保持性更有优势。这类零件常应用在小型机床的进给传动箱、园林动力机具的换向传动结构、小型农机的转向传动单元中，负责将输入轴的旋转动力通过90度相交轴传递到输出端，斜齿的齿形设计相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱离，重合度更高，传动过程的冲击、噪声明显更小，适合转速相对更高的传动场景。

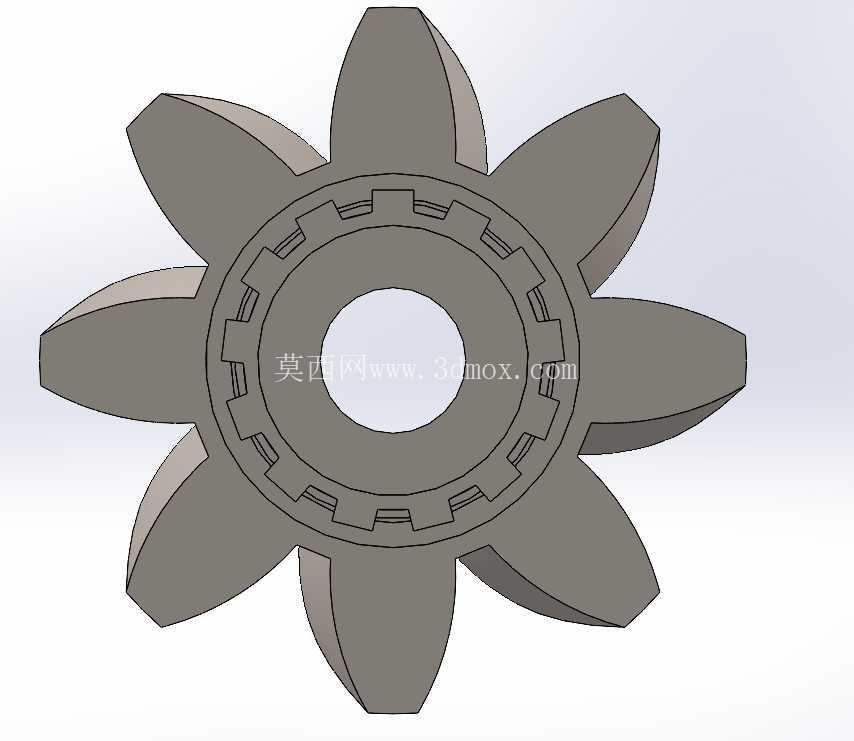

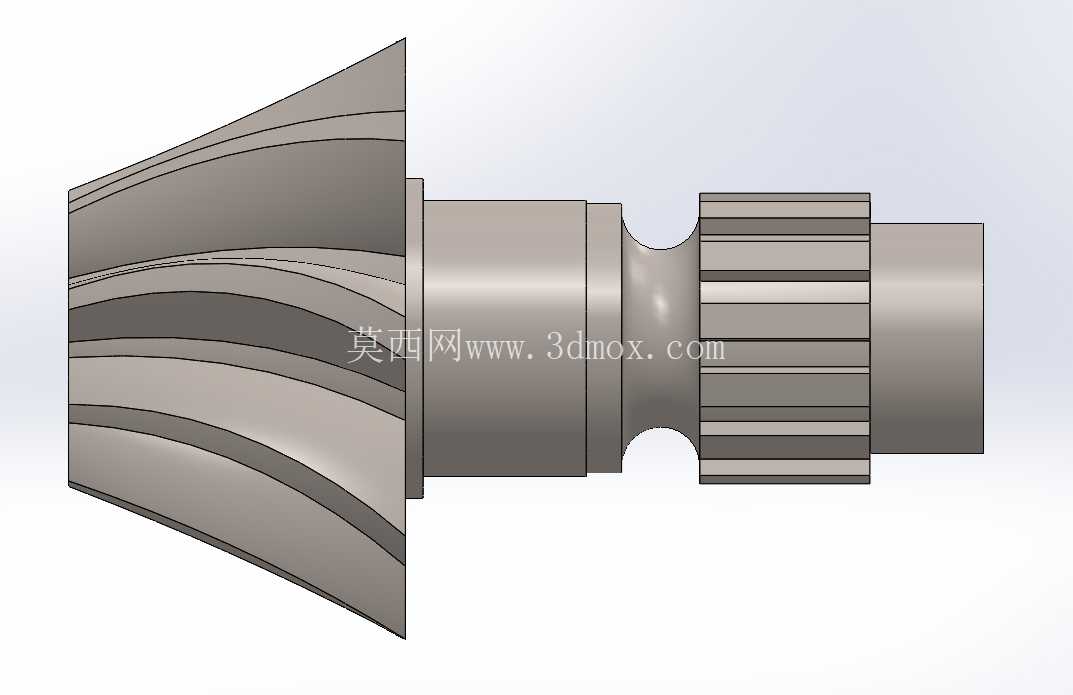

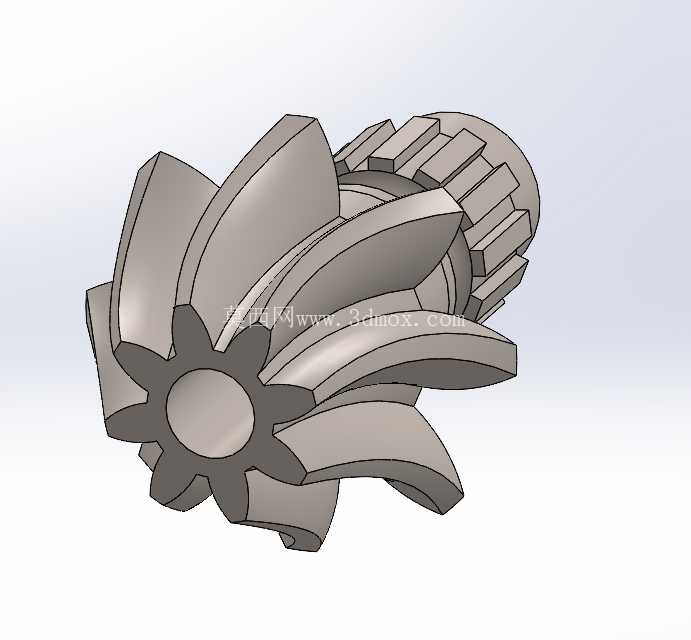

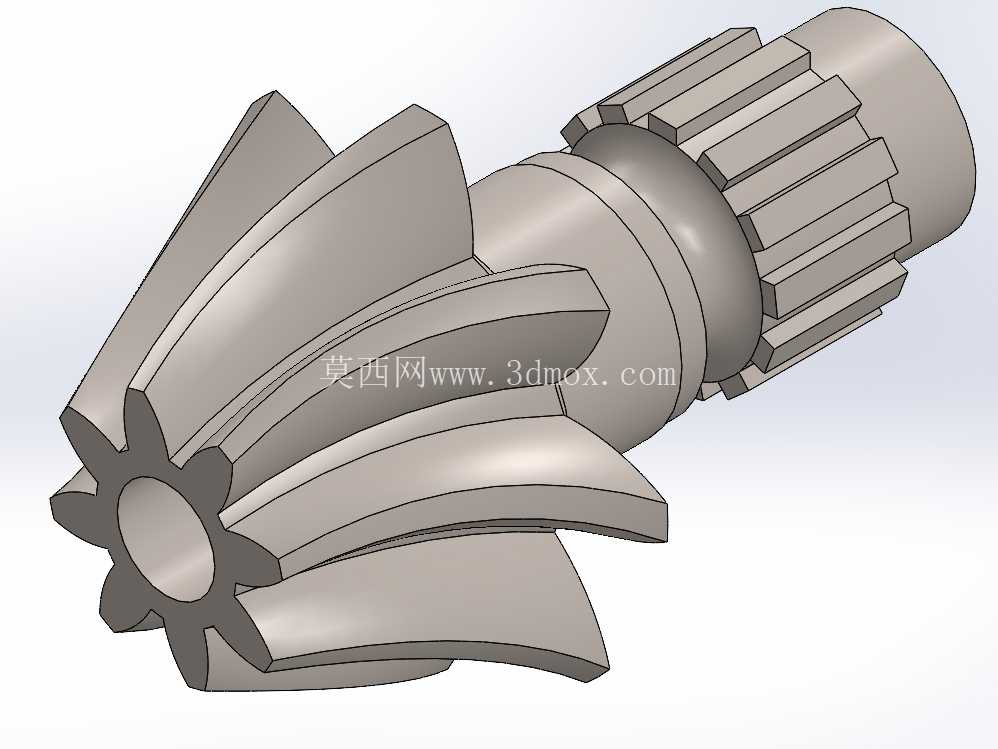

从结构设计逻辑来看，零件一端为斜齿锥齿轮齿部，齿形沿锥面呈螺旋状分布，设计时需要先确定分锥角、模数、螺旋角、齿宽等核心齿部参数，保证啮合时齿面接触区落在齿面中部，避免出现边缘接触导致的齿面局部磨损过快问题；锥齿背部设置有轴肩结构，作为装配时的轴向定位基准，安装时轴肩端面可贴合轴承内圈端面或者箱体隔套端面，确定齿轮在箱体内的轴向位置，保证锥齿轮副的啮合间隙符合设计要求。中间的光轴段是轴承安装位，通常会配合深沟球轴承或者圆锥滚子轴承使用，光轴段的直径公差、圆柱度、表面粗糙度都需要满足轴承配合的精度要求，避免轴承内圈装配后出现偏斜，导致轴承运转发热、寿命缩短。另一端的矩形花键结构是动力输出连接位，花键的齿侧配合采用间隙配合设计，既可以方便装配时与配套的花键套快速对位，也能在传递扭矩的过程中，让多个齿侧均匀受力，相比单键连接能传递更大的扭矩，同时花键连接的对中性更好，能保证输出端的传动同轴度，减少高速运转时的动不平衡量。

在实际建模过程中，锥齿部分的齿形生成需要先建立分锥面的基准，在齿宽中点处的法向平面内确定齿廓参数，再沿螺旋线轨迹扫描生成单个齿形，之后通过圆周阵列得到全部轮齿，阵列时需要严格保证轮齿的分度精度，避免齿距累积误差影响后续啮合平稳性；花键部分的建模需要注意齿根处的圆角过渡，不能出现尖锐棱角，避免热处理时应力集中导致的开裂问题，同时花键的齿端需要做小倒角处理，方便装配时的导入。从安装边界来看，这类轴齿零件的轴向定位通常依靠轴肩与轴端挡圈配合实现，装配时需要先将轴承压装到中间光轴段，再将整个轴齿组件装入箱体轴承孔内，调整锥齿轮的轴向位置，保证配对锥齿轮的齿侧间隙在0.1-0.3mm区间内，齿面接触斑点沿齿高、齿长方向的占比符合设计规范，避免出现载荷集中在齿端导致的断齿风险。零件的中心设置有轴向通孔，一方面可以减轻零件自身重量，降低转动惯量，让传动启停响应更快，另一方面也可以作为润滑油道，让箱体内的润滑油通过通孔到达锥齿啮合面与轴承配合面，保证运转过程中的润滑充分，减少齿面与轴承滚道的磨损。在实际工况使用中，这类零件通常采用合金结构钢锻造成毛坯，经过粗加工、滚齿、渗碳淬火、磨齿等工序加工完成，齿面硬度可以达到HRC58-62，具备足够的接触疲劳强度与弯曲疲劳强度，能承受中等冲击载荷下的长期运转，在额定载荷工况下的设计寿命通常不低于10000小时，能满足多数通用机械设备的传动寿命要求。不同于大规格的工业减速机锥齿轮，这类小尺寸集成式轴齿结构更紧凑，占用的箱体安装空间更小，适合对传动机构体积有严格限制的小型设备使用，在装配时不需要额外调整齿轮与轴的同轴度，装配工序更简单，能有效降低设备的装配工时成本。
