45度2.25英寸汽车进气弯头结构设计

在民用车辆进气系统的改装与原型开发场景中，这类45度转角弯头是管路布局调整时的核心转接部件，主要用于解决进气路径中存在的空间干涉问题，让进气气流能够按照预设的路径平顺转向，避免管路硬折造成的通流截面骤变。日常开发工作里，不少前置布局的车型在换装大流量空滤、调整节气门安装位置时，原厂预留的直连管路往往无法匹配新的布局点位，这时候就需要这类定角度弯头来完成路径衔接，不需要额外切割拼接管路，能大幅减少现场改制的工作量。

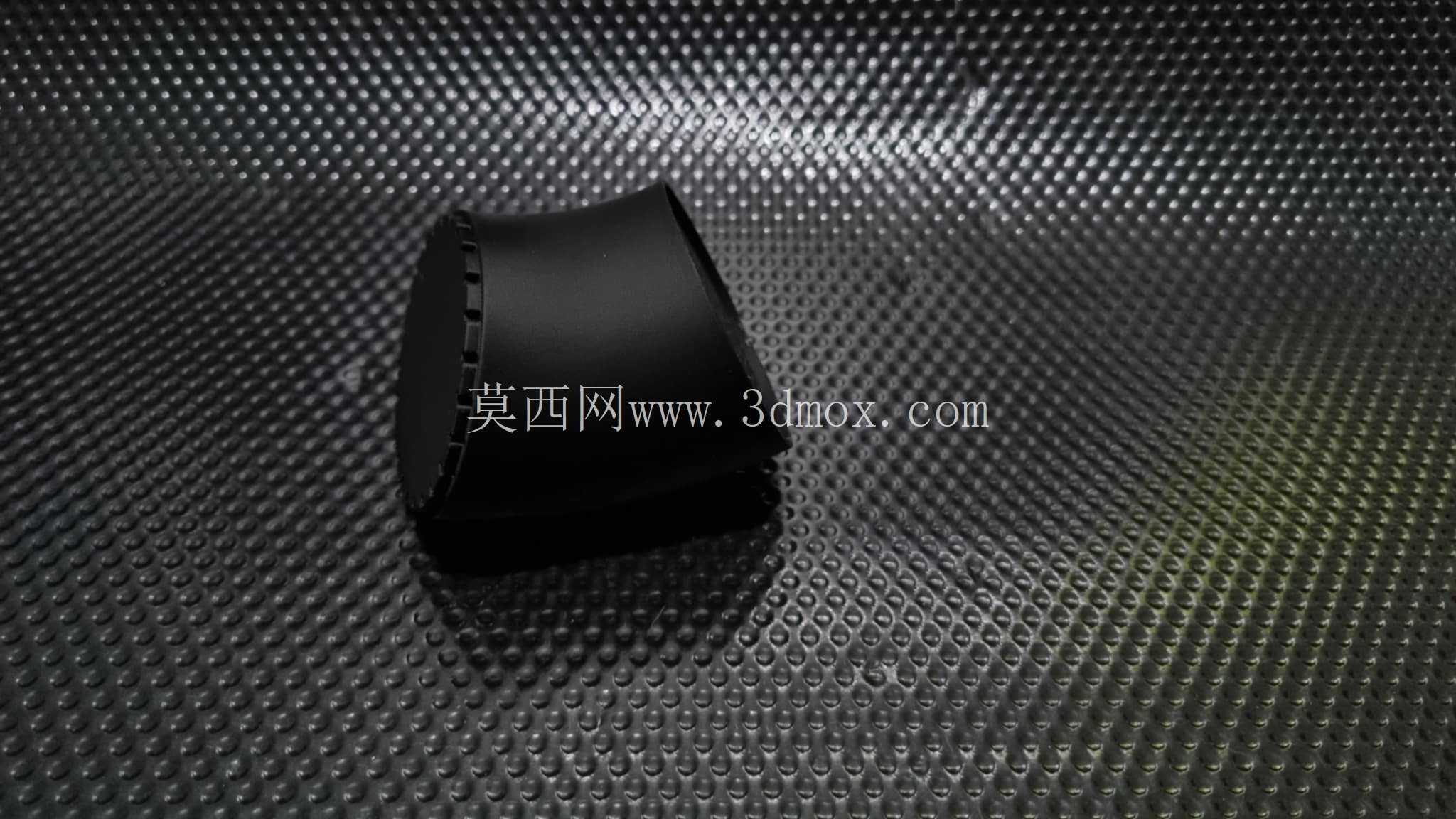

从功能特性来看，这款弯头的通流内径为2.25英寸也就是57毫米，这个尺寸刚好对应市面多数中小排量乘用车进气改装的主流管径规格，两端的接口可以直接匹配同规格的硅胶进气软管，也能对接硬质的铝合金进气管道，接口边缘做了微凸的止退结构，安装时套入管路后用喉箍锁紧即可，不会出现管路受压脱开的问题。弯头的转角严格控制在45度，相比90度直角弯头，这个角度的气流转向损失要小很多，气流经过时不会形成明显的涡流区，能尽可能降低进气阻力，保证进气流量的稳定性，对于自然吸气车型的进气效率提升有实际帮助，也不会因为管路转角过大造成低转速区间的进气响应迟滞。

设计过程中首先要考虑的是安装边界的适配性，弯头的弯曲半径做了优化控制，既不会因为弯曲半径过小造成内壁褶皱影响通流，也不会因为半径过大占用过多的发动机舱空间，整体的外轮廓尺寸经过反复校核，能够适配多数横置发动机布局的车型舱内空间，安装时不会和周边的冷却水管、线束插头、防火墙加强筋产生干涉。弯头的壁厚设计兼顾了结构强度和轻量化需求，日常使用中能够承受进气系统的负压工况，不会因为节气门快速开合产生的压力波动出现形变，同时也不会因为壁厚过大增加不必要的重量，外壁做了细微的防滑纹理处理，安装时握持施力不容易打滑，也能在一定程度上减少管路表面的光线反射，适配发动机舱内的整体视觉风格。

从实际使用的场景延伸来看，这类弯头不仅可以用于进气系统的空气管路转接，在部分车型的曲轴箱通风管路、冷却系统的小循环管路布局中，只要管径匹配也可以灵活使用，不过核心的应用场景还是集中在进气系统的原型开发和改装升级中。设计时没有额外增加多余的安装固定支耳，就是为了提升部件的通用适配性，安装人员可以根据实际的布局需求，在管路的合适位置自行加装固定支架，不会因为预设的支耳位置不对造成安装受限。内壁做了光滑过渡处理，转角位置没有明显的拼接接缝，气流经过时不会产生额外的风噪，也不容易在管壁积存灰尘和油污，长期使用也不会因为内壁积垢造成通流截面变小。

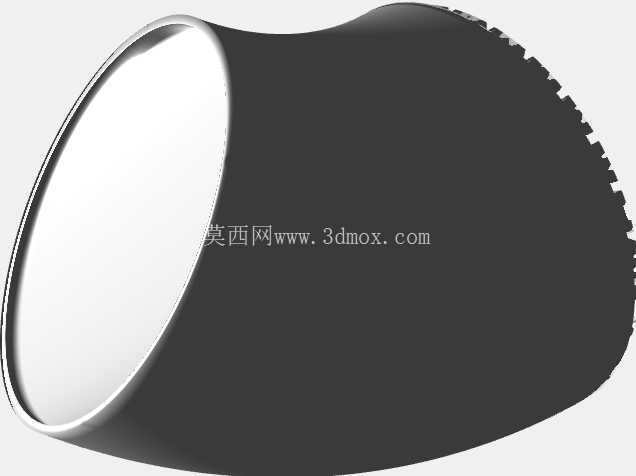

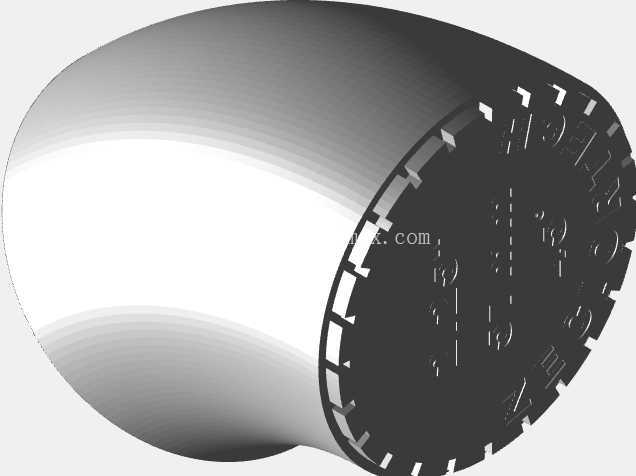

在做三维建模的时候，这类管件的核心难点在于弯曲段的曲面连续性控制，如果曲面的曲率变化不均匀，不仅会影响实际的气流走向，制作快速样件的时候也容易出现壁厚不均的问题。这款弯头的曲面建模全程保持了G2连续，整个弯曲段的曲率变化平顺，不管是用3D打印做功能样件验证，还是后续开模做批量生产，都能保证壁厚的一致性，不会出现局部过薄强度不足或者局部过厚增加重量的问题。两端的接口同轴度也做了严格的公差控制，和标准管路对接时不会出现偏斜，保证密封面的完全贴合，不需要额外打胶就能实现可靠的密封，避免出现未经过滤的空气从接缝处进入进气道的问题。

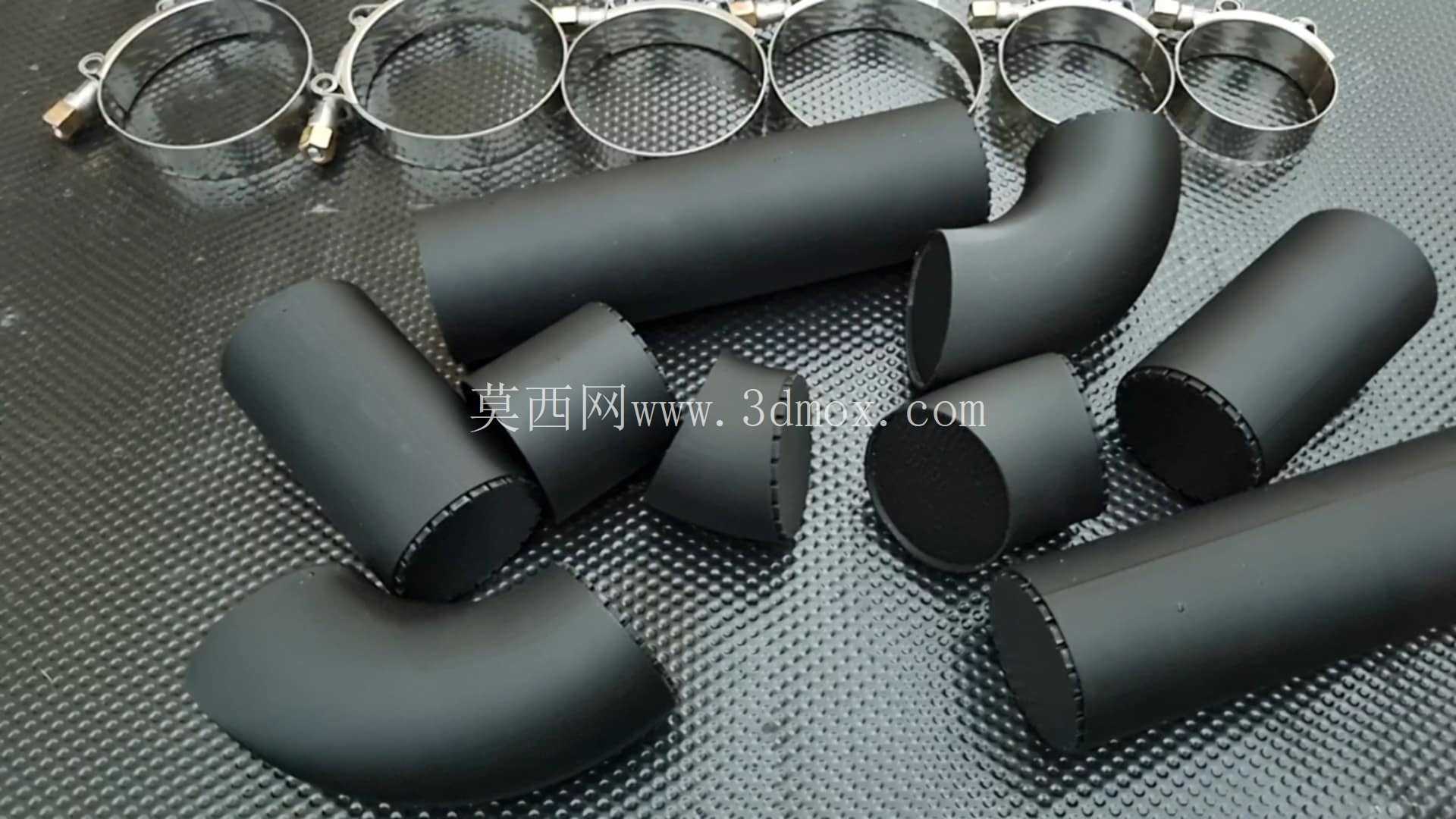

实际装车验证的时候，这类45度弯头的安装容错率比直角弯头高很多，哪怕安装时管路的对接角度存在微小的偏差，也可以通过硅胶管的形变进行补偿，不会在接口处产生额外的安装应力，长期使用也不会因为应力集中造成接口开裂。对于进气系统的原型开发来说，这类标准化角度和管径的弯头，可以快速搭建不同布局的进气路径方案，不需要为每一个转角单独定制管件，能够大幅缩短原型验证的周期，在台架测试阶段可以快速调整管路布局，测试不同进气路径下的动力输出响应，找到最优的管路走向方案。
