5V继电器外壳注塑结构设计方案

项目分类:继电器 发布时间:2026-06-01 ID:1171932
  • 5V继电器外壳注塑结构设计方案
  • 5V继电器外壳注塑结构设计方案
  • 5V继电器外壳注塑结构设计方案
  • 5V继电器外壳注塑结构设计方案

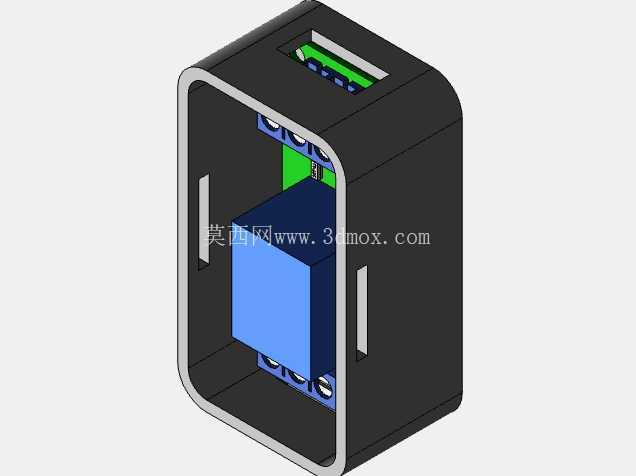

  在低压控制回路的硬件搭建场景里,继电器壳体是承载内部电磁组件、触点结构的核心防护部件,这款5V规格的继电器外壳,主要适配小功率信号切换类继电器的装配需求,常见于工控信号板、小型家电控制模块、车载低压控制单元这类安装空间紧凑、对绝缘防护有明确要求的应用场景。从实际装配的角度看,壳体的内部型腔完全匹配5V线圈绕组、衔铁组件、动静触点组的排布空间,侧壁预留的卡扣位可以直接和配套底座卡合,不需要额外螺丝固定,能大幅提升产线装配的效率,壳体底部的方形开孔是为触点引脚穿出预留的位置,开孔边缘做了0.2mm的倒角处理,避免引脚穿装时被壳体毛边刮伤绝缘层,也能减少引脚和壳体硬接触导致的装配应力。

  设计这款壳体的时候,首先考虑的是绝缘性能要求,整体选用黑色阻燃ABS材质,壁厚均匀控制在1.8mm,既保证足够的结构强度,也避免注塑过程中出现缩痕、翘曲的缺陷,壳体的外边缘做了R3的圆角过渡,一方面是减少注塑时的应力集中,提升壳体抗冲击能力,另一方面也能避免装配、检修过程中锐边划伤操作人员。壳体的内部型腔做了多道定位筋,筋条高度1.2mm,宽度0.8mm,刚好可以卡住内部的线圈骨架,不需要额外打胶固定,就能限制线圈组件在壳体内的窜动,即使在有振动的车载工况下,也不会出现内部组件移位导致的触点接触不良问题。

  从安装边界来看,这款壳体的整体外形为带圆角的长方体结构,外部长宽高尺寸适配常规15A规格小型继电器的安装位,侧壁没有突出的结构,多个继电器并排安装在导轨上的时候,相邻壳体之间不会出现干涉,最小安装间距可以控制在1mm以内,能有效节省控制柜内的安装空间。壳体顶部的凹槽结构是为标识标签粘贴预留的位置,凹槽深度0.3mm,标签粘贴后不会因为摩擦、剐蹭出现脱落,也能避免标签突出壳体影响相邻元件的安装。在结构细节处理上,壳体的分型面设置在侧壁中线位置,脱模斜度控制在1.5度,既能保证注塑件顺利脱模,也不会让壳体的合模缝过于明显,合模缝处的飞边余量控制在0.05mm以内,不需要后续人工修边就能满足装配要求。

  壳体的内表面做了细蚀纹处理,既可以减少注塑时塑料和模具的粘附力,也能避免内部组件和壳体内壁出现大面积贴合,预留的微小间隙可以帮助线圈工作时的热量散出,避免长时间工作下热量积聚加速绝缘材质老化。考虑到继电器工作时可能出现的电弧问题,壳体的材质阻燃等级达到UL94-V0级别,即使内部触点出现拉弧,也不会引燃壳体造成安全隐患,壳体的闭合缝隙控制在0.1mm以内,既能阻挡外界的灰尘、潮气进入壳体内部影响触点接触可靠性,也不会因为缝隙过小导致壳体合盖时出现卡滞。在实际选型适配的时候,这款壳体可以直接适配常规5V直流线圈的小型继电器,不需要对内部结构做二次修改,配套的上盖和底座卡合后,拉拔力可以达到15N以上,正常使用过程中不会出现壳体松脱的问题,壳体的耐温范围覆盖-20℃到85℃,可以满足绝大多数民用、工控场景的环境温度要求,即使在夏季高温的控制柜内,也不会出现壳体变形的问题。
