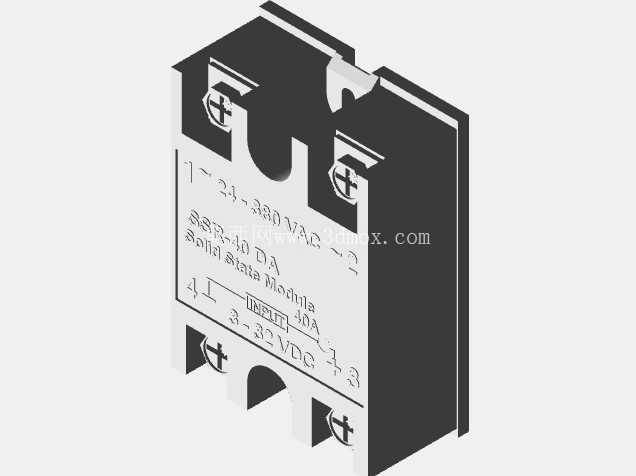

SSR-40 DA固态继电器三维结构建模

项目分类:继电器 发布时间:2026-06-01 ID:1172649
  • SSR-40 DA固态继电器三维结构建模

  这款SSR-40 DA型号的固态继电器,属于直流控交流的典型固态开关品类,日常主要应用在恒温加热设备的通断控制、自动化产线的信号切换、小型电机的启停控制、照明回路的无触点开关等场景,相比传统电磁继电器,它没有机械触点的磨损问题,开关动作速度快,工作过程中无电弧产生,适合在粉尘、易燃易爆等对触点拉弧有严格限制的工业场景使用,同时因为没有机械运动部件,抗震性能优于传统电磁继电器,在移动设备、车载电控系统中也有广泛应用。在工业电气控制回路的设计选型与三维布局工作中,固态继电器这类无触点开关元件的占位精度,直接影响着控制柜内的走线排布、散热间距预留以及后期装配的干涉风险,很多刚入行的结构工程师容易忽略这类低压元件的建模精度,往往用简化方块代替,等到实际装配时才发现接线端子位置偏移、安装孔位对不上、散热片预留空间不足等问题,轻则需要现场返工修配,重则导致整柜布局调整,延误项目交付周期。

  建模过程中没有直接套用通用继电器的公模尺寸,而是针对实物的结构特征逐一还原,首先是主体外壳的轮廓,这类固态继电器多采用阻燃PBT材质注塑成型,外壳侧面带有散热卡槽,建模时还原了外壳表面的标识刻印区域,包括输入输出端的极性标识、额定参数的刻印凹槽,避免后期做渲染或者出工程图时标识位置错位。接线端子部分是建模的重点,输入端为3-32V直流控制端,两个接线端子位于器件的下部,端子采用螺丝压接结构,建模时还原了端子的金属嵌件轮廓、螺丝头的沉台结构,以及端子旁的正负号标识凸台;输出端为24-380V交流负载端,两个接线端子位于器件上部,端子间距严格按照实物测量值还原,确保后期在三维布线时,接线端子的位置能和导线端头、冷压端子的尺寸匹配,不会出现导线弯折半径不足或者端子互相干涉的问题。安装边界的处理上,这款固态继电器有两种常见安装方式,一种是底部螺丝固定,建模时还原了底部的两个安装沉孔位置、沉孔深度以及孔径尺寸,确保安装时螺丝头不会突出外壳表面影响器件平放;另一种是导轨卡装,部分同型号产品带有标准DIN导轨卡扣,建模时预留了卡扣的安装位置以及卡扣和导轨配合的间隙,方便设计人员根据实际安装场景选择固定方式。外形尺寸方面,整体长宽高比例严格按照实物测绘还原,器件侧面的散热筋结构没有做简化处理,因为在做控制柜热仿真时,散热筋的表面积直接影响散热计算的准确性,如果把散热筋简化成平面,会导致热仿真结果偏差过大,误判器件的工作温升,给后期设备运行留下过热烧毁的隐患。

  建模时还考虑了器件和周边元件的安全间距,交流输出端和直流输入端的爬电距离在模型上做了明确的结构区分,外壳上的隔离凸筋结构完整还原,方便电气设计人员校验安规距离是否符合要求。很多工程师在做电气柜三维布局时,容易只关注PLC、断路器这类大件的尺寸,忽略继电器这类小型元件的细节结构,实际上在高密度排布的控制柜内,每个元件的端子方向、突出结构、安装件尺寸都会影响整体布局,比如这款固态继电器的接线螺丝是朝上和朝下的垂直方向,布线时导线需要垂直引出,如果旁边布置的元件过高,就会挡住螺丝刀的操作空间,导致后期接线时无法拧动螺丝,建模时特意还原了端子螺丝的操作空间边界,在模型中预留了螺丝刀操作的最小空间范围,方便布局时直接校验操作干涉问题。

  另外,器件表面的型号标识区域做了凹陷处理,方便后期做铭牌贴图或者激光刻印的工艺模拟,外壳的脱模斜度也按照注塑件的常规工艺要求做了还原,没有做成垂直的直壁结构,确保模型符合实际注塑生产的工艺特征,不会出现工艺不合理的结构。对于需要做设备虚拟调试的场景,这个模型还可以配合电气设计软件做触点位置的动作模拟,虽然固态继电器没有机械动作的触点,但模型上预留了输入输出端的配合基准,方便在虚拟调试时关联信号逻辑,直观展示回路的通断状态。在自动化设备的电控设计中,这类40A额定电流的固态继电器通常会搭配散热片使用,建模时也考虑了散热片的安装贴合面,器件背部的安装平面做了平面度的结构处理,确保和散热片贴合时没有结构凸起,保证导热介质能均匀填充,避免因为模型结构问题导致散热片安装间隙过大,影响实际散热效果。
