露营炉具替换旋钮结构设计

　　户外露营场景中，便携燃气炉是多数徒步、露营爱好者的核心炊具，这类炉具的调节旋钮长期处于户外温差大、频繁拧动、偶尔磕碰的使用环境下，原配塑料旋钮很容易出现根部断裂、齿槽滑牙的问题，一旦旋钮失效，整台炉具就无法正常调节火力，在户外环境下会直接影响炊事作业的开展。这款替换旋钮的设计，就是针对老式DDR款露营燃气炉的原配旋钮易断裂的痛点做的适配性结构优化，完全匹配原炉具调节阀的安装接口，不需要对炉体做任何二次改造就能直接替换安装。

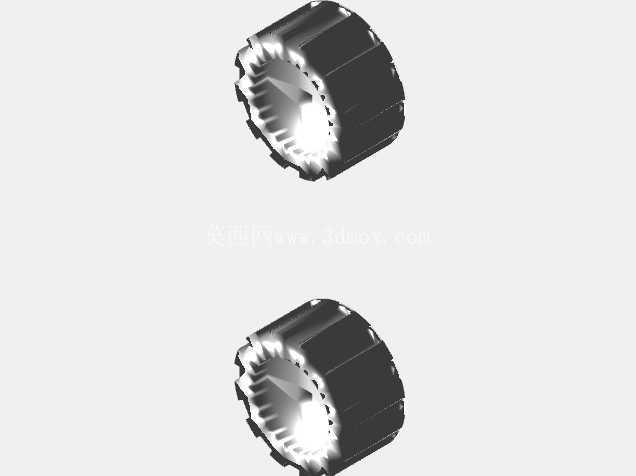

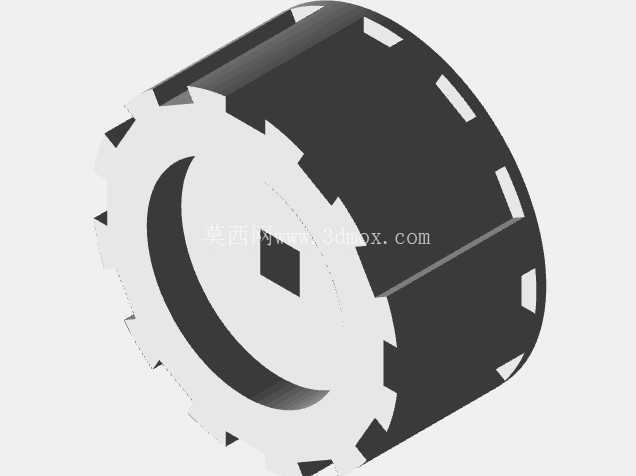

　　从结构设计逻辑来看，旋钮整体采用外圈防滑齿+内圈花键啮合的结构，外圈的多道直齿防滑槽做了1.2mm的凸起高度，即使手上沾有水、露营时的油污或者露营手套的面料，也能获得足够的拧动摩擦力，不会出现打滑拧不动的情况；内圈的花键齿完全匹配原调节阀的输出轴齿形，啮合间隙控制在0.1mm以内，既不会因为间隙过大出现调节旷量，也不会因为过盈量太大导致安装困难，徒手就能完成替换装配。考虑到户外使用的磕碰场景，旋钮的壁厚做了针对性加强，相比原配旋钮的薄壁结构，这款替换件的根部壁厚增加了1.5mm，从结构根源上降低了拧动时根部应力集中导致断裂的风险，即使不小心被炉具旁边的炊具磕碰，也不容易出现碎裂问题。

　　安装边界上，旋钮的整体外径控制在32mm，轴向安装高度18mm，安装后不会突出炉体侧面太多，收纳进露营包的时候不会因为突出部位被挤压导致旋钮误碰或者断裂，内孔的安装深度和原轴的插入长度完全匹配，安装到位后不会出现轴向窜动，拧动时的手感和原配旋钮一致，火力调节的行程反馈清晰，从最小火到最大火的拧动角度和原设计完全一致，不需要用户重新适应调节逻辑。实际使用场景中，这类替换旋钮除了作为损坏后的备件使用，也可以作为原配旋钮磨损后的升级件，相比原配的普通塑料材质，结构加强后的设计能承受更大的拧动力矩，即使低温环境下塑料材质韧性下降，也不容易出现拧裂的问题。

　　建模过程中重点还原了内花键的齿形参数，每一个齿的角度、深度都和原轴做了适配，避免出现安装后齿形不匹配导致的滑牙问题，外圈的防滑齿做了圆角过渡，没有尖锐的棱角，拧动的时候不会硌手，长时间调节火力也不会有不适感。旋钮的端面做了平面设计，没有多余的凸起装饰，一方面是减少收纳时的占用空间，另一方面也避免突出结构在收纳时被外力勾挂导致损坏。对于户外装备维护、五金配件适配的从业者来说，这类小零件的设计核心不是做夸张的外形改动，而是在完全兼容原有安装接口的前提下，针对原配件的失效点做结构强化，不需要改动原有设备的任何结构，就能实现备件替换、性能升级的目的，这类适配性结构件在户外装备维修、老旧家用小五金维护领域都有很实际的应用价值，建模时需要严格把控安装接口的尺寸公差，尤其是内花键的尺寸精度，公差过大就会出现安装松动或者装不上的问题，直接影响零件的实际使用效果。
