高精度中心孔六角耦合垫圈结构设计

在各类机械装配场景中，紧固件的防松与载荷均匀分布一直是结构设计环节需要重点考量的问题，尤其是在存在振动、交变载荷的设备连接部位，普通平垫圈往往难以兼顾定位防转与载荷分散的双重需求，这款带中心孔的六角耦合垫圈正是针对这类工程痛点开发的连接件。从实际应用场景来看，这类垫圈常被用在小型机电设备内部组件连接、精密仪器面板固定、自动化设备执行端连接件装配等场景，尤其是在安装空间受限、无法额外加装防转销的位置，六角外形的设计能够直接与被连接件的预留沉台或者扳手位配合，从根源上避免拧紧过程中垫圈跟转，也能在设备长期运行过程中抵抗振动带来的周向滑移，保证连接副的预紧力不会因为相对转动出现衰减。

从功能特性上看，这款垫圈的核心作用首先是分散螺栓或者螺钉头部对被连接件表面的压应力，避免软质基材或者薄壁构件在预紧力作用下出现表面压溃、凹陷的问题，其次是通过内六角与外圆结合的结构，实现安装过程中的周向定位，不需要额外的工装扶持就能完成对位，在批量装配场景下能够有效提升装配效率。很多一线装配人员都有过类似的经验：在狭小空间内安装小规格紧固件时，垫圈容易跟着螺栓转动，不仅会刮花被连接件的表面涂层，还会导致预紧力达不到设计要求，这款垫圈的六角结构可以直接卡入被连接件上预先加工出的六角沉孔，拧紧螺栓时垫圈完全保持静止，既保护了接触面，又能保证预紧力准确施加。

设计思路上，这款垫圈没有采用常规的全六角或者全圆形结构，而是选择了外圆内六角加中心通孔的组合形式，外圆结构能够让垫圈与圆形沉孔的适配性更好，不需要在被连接件上加工精度要求更高的六角外沉台，只需要加工出与内六角匹配的定位凸台或者沉槽即可，降低了被连接件的加工难度。中心通孔的尺寸经过匹配计算，能够适配对应规格的紧固件穿过，孔壁与螺杆之间保留了合理的间隙，既不会因为间隙过大导致垫圈偏心，也不会因为间隙过小出现螺杆卡滞的问题。六角结构的对边尺寸经过优化，在保证足够防转扭矩承受能力的前提下，尽可能缩小了六角部分的径向尺寸，避免与周边的其他结构件发生干涉。

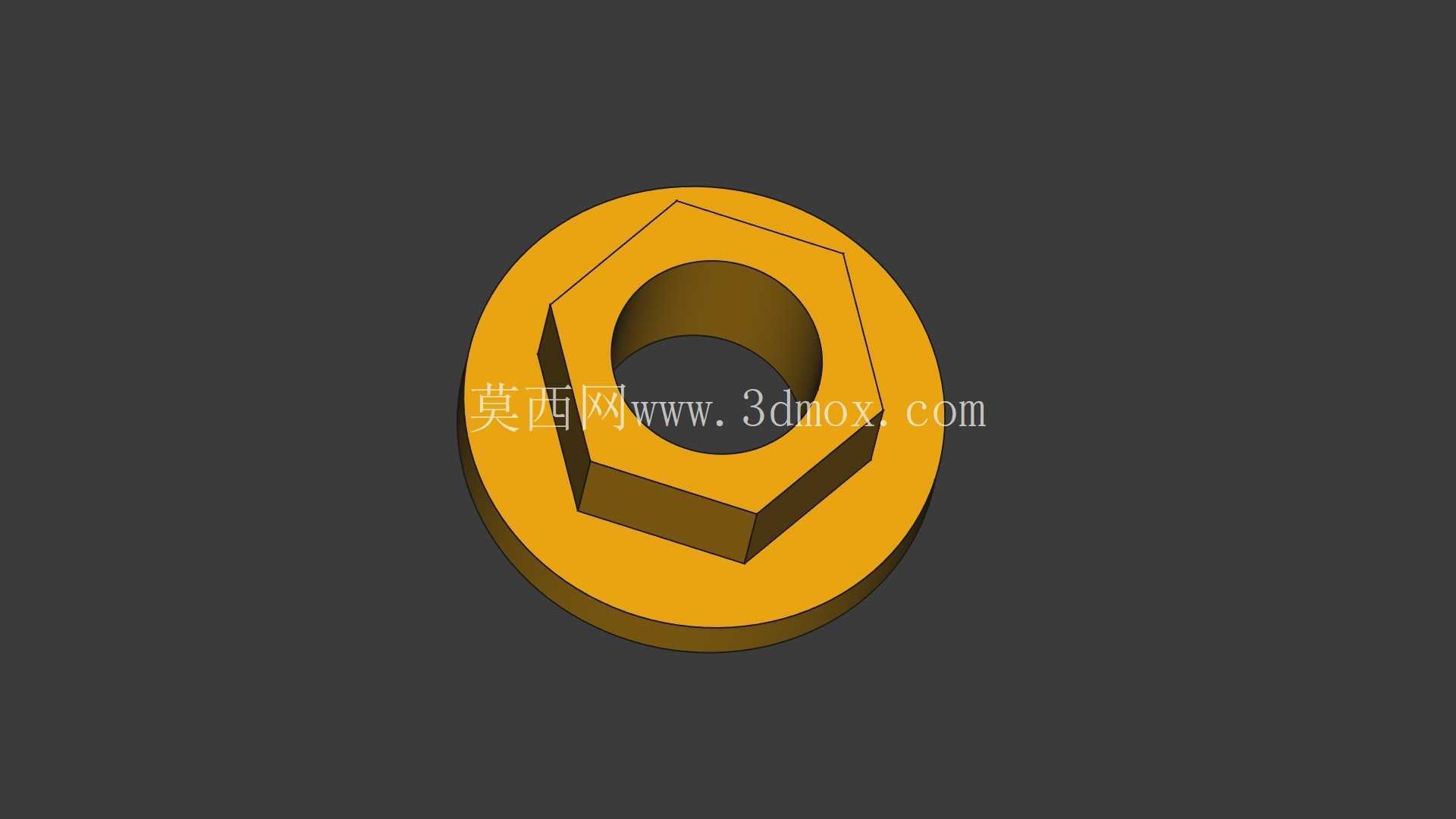

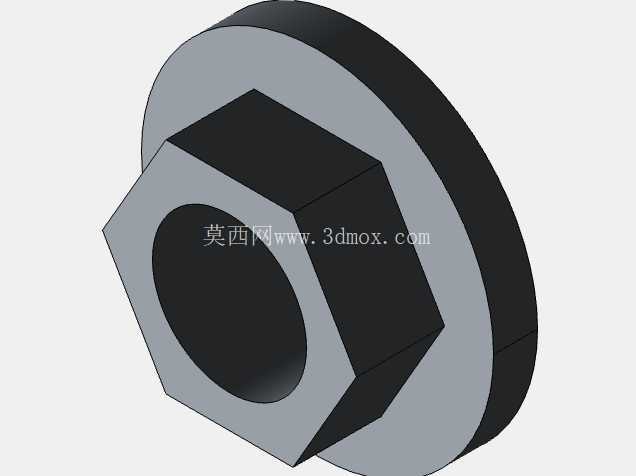

尺寸与安装边界方面，这款垫圈的中心孔直径为3.5毫米，能够适配M3规格的螺栓或者螺钉穿过，满足小型精密连接场景的紧固件适配需求；垫圈的外径为8毫米，这个尺寸是结合M3紧固件的常规压应力分散需求计算得出的，能够将螺栓头部的压应力分散到足够大的接触面积上，对于铝合金、工程塑料等强度较低的基材，也能保证接触面的压应力在材料许用范围之内；垫圈的整体厚度为2.5毫米，这个厚度既保证了垫圈自身的结构强度，在承受额定预紧力时不会出现塑性变形，又不会因为厚度过大导致螺栓的有效啮合长度不足，在常规的薄板连接场景下，不需要额外更换更长规格的紧固件就能完成装配。安装时需要注意，被连接件上需要预先加工出与垫圈内六角尺寸匹配的定位沉台，沉台的深度不需要超过垫圈的厚度，只需要保证有足够的咬合深度来承受拧紧过程中的扭矩即可，通常0.5到1毫米的沉台深度就能够满足防转需求，如果被连接件本身有对应的六角凸台，也可以直接将垫圈套在凸台上使用，不需要额外加工沉槽，进一步降低加工成本。

从加工精度的角度来看，这类耦合垫圈的两个端面需要保证足够的平面度与平行度，否则在拧紧之后会出现预紧力偏载的问题，导致连接副的防松性能下降，两个端面的表面粗糙度也需要控制在合理范围，既不能过于粗糙导致摩擦系数不稳定，也不需要过高的表面精度徒增加工成本。中心孔与六角结构的同轴度是关键形位公差，需要控制在合理范围内，否则安装之后会出现螺杆偏心，导致紧固件承受额外的弯曲应力，长期运行过程中容易出现断裂失效。在实际选型过程中，设计人员需要根据连接副的额定预紧力、被连接件的材料强度、安装空间的边界尺寸来确认垫圈的适配性，这款垫圈的尺寸参数刚好覆盖了小型精密设备中M3紧固件连接的绝大多数场景，尤其是在对防转有明确要求、又无法使用防转销或者花齿垫圈的位置，这种耦合结构的垫圈能够提供更可靠的连接稳定性，不会像花齿垫圈那样在被连接件表面压出齿痕，破坏工件的表面处理层，对于有外观要求的外露连接部位也同样适用。
