带环形蓝灯的金属防水按钮结构设计

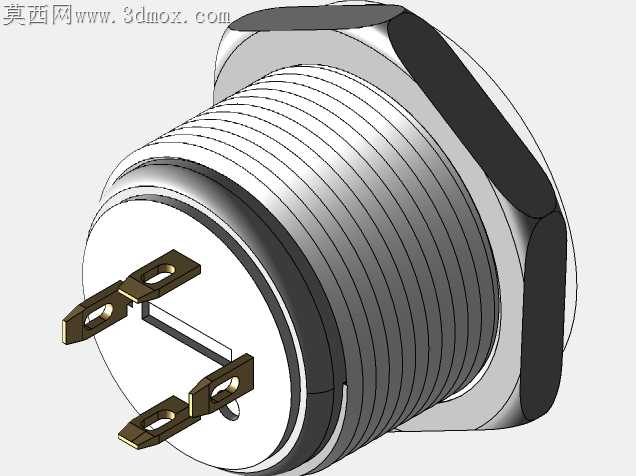

现场工控面板上的按钮最容易出问题的地方，从来不是触点本身，是安装缝隙里渗进切削液、粉尘之后，螺纹锁附力衰减带来的松动歪扭，还有灯圈和按键本体的配合间隙卡进细碎金属屑导致的卡滞。这款带环形LED的金属按钮，在结构上专门针对这些现场痛点做了细节处理。外螺纹段的牙距做了细微的公差收窄，和配套六角螺母锁紧的时候，不会因为面板开孔的微小误差出现滑牙，螺母和面板接触的端面预留了O型圈的嵌装槽，不用额外打密封胶就能实现IP65级别的面板前防水，哪怕是在有切削液飞溅的机加工工位，液体也不会顺着安装缝隙渗进电控箱内部。按键外圈的导光环做了斜向内收的磨砂导光面，不是直接把LED灯珠裸露在环内，光线经过磨砂面漫射之后不会出现局部亮斑，哪怕是在车间强光环境下，也能清晰分辨按钮的通断状态，不会因为反光看不清指示状态导致误操作。按键的按压行程控制在1.8mm，触发行程的反馈力做了分段调校，按下去前半段阻力平缓，触发瞬间有清晰的段落反馈，戴薄劳保手套操作的时候也能明确感知到是否触发，不会出现按了没反应或者误触发的情况。尾部的接线引脚做了防倒锥设计，焊线之后焊锡能牢牢附着在锥面上，不会因为设备运行的长期震动出现焊锡脱落、接线松脱的问题。灯圈和金属外壳的配合间隙控制在0.05mm以内，既不会因为间隙过小热胀冷缩出现卡键，也不会因为间隙过大让粉尘钻进内部磨损按键的复位弹簧。金属外壳选用的是304不锈钢材质，表面做了拉丝钝化处理，常年接触手上的汗渍、车间的油污也不会生锈起斑，外观能长期保持整洁。按键复位弹簧用的是316不锈钢材质，在潮湿有腐蚀性气体的工况下也不会出现弹簧锈蚀弹力衰减的问题，长期按压的寿命能稳定在百万次级。很多同类型按钮为了追求外观好看，把灯圈做的突出外壳表面，实际安装使用的时候很容易被意外磕碰刮花，甚至把灯圈撞掉，这款按钮的灯圈和外壳端面做了齐平设计，哪怕是工具不小心扫过面板，也不会直接磕碰到导光环，大幅降低了日常使用的损坏概率。安装的时候不需要额外定制特殊厚度的面板，常规1到5mm厚度的电控箱面板都能通过尾部的六角螺母锁紧，适配性很强，不用为了装个按钮专门修改面板的开孔尺寸或者厚度，现场改造替换旧按钮的时候也能直接适配原有开孔，不用额外扩孔或者补孔，能省不少现场施工的时间。
