铸造工艺用卡钳夹持固定支架结构

　　在中小型铸件的后处理、机加工定位以及铸造生产线的工位周转环节，这类卡钳支架是配套快速夹持机构的核心承载构件，主要用于给弹性卡钳、夹钳组件提供固定安装基准，替代传统焊接式支座的不可调缺陷，适配多规格小型铸件的装夹需求，常见于铸造车间的打磨工位、毛刺清理工位以及简易检具的定位模块中，也可作为小型工装夹具的基座，配合快速夹钳完成工件的压紧定位，避免装夹过程中工件移位导致的加工尺寸超差。

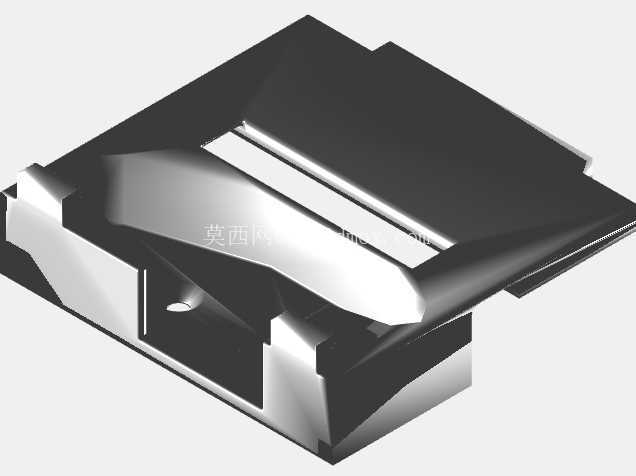

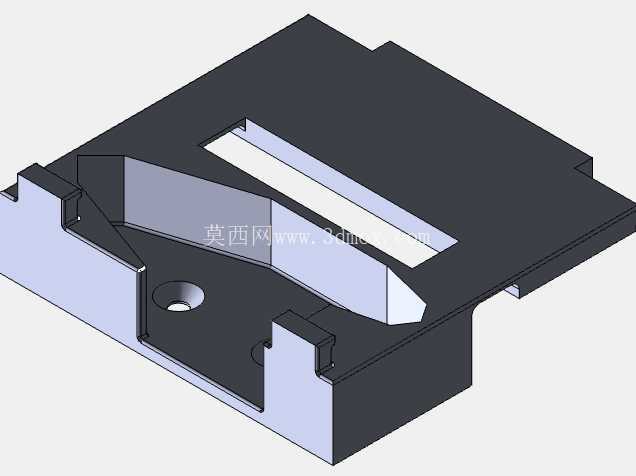

　　从结构设计来看，该支架采用一体化的块状基体设计，主体承载面为平整的矩形安装基面，基面一侧预留了贯通的长条形让位槽，一方面用于减轻支架整体自重，降低铸造环节的材料消耗，另一方面可作为卡钳活动臂的运动让位空间，避免夹钳开合过程中与支架本体发生运动干涉；基体侧面设置了带定位孔的凸台结构，定位孔为沉孔设计，可直接穿入内六角螺栓将支架固定在工装台架或者设备安装面上，沉孔结构能够保证螺栓头部完全埋入支架内部，不会突出安装面影响卡钳组件的装配精度。

　　支架的侧壁设置了对称的卡位凸棱，用于和卡钳组件的安装卡槽配合，实现卡钳的快速定位装配，减少装配环节的调整时间，凸棱的高度经过精确计算，既能够保证卡钳装配后的侧向定位精度，又不会因为过盈量过大导致装配困难。在设计思路上，该支架充分考虑了铸造工艺的成型特性，所有转角位置均设置了合理的铸造圆角，避免应力集中导致的铸件开裂，同时壁厚保持均匀过渡，没有出现壁厚突变的结构，能够有效减少铸造过程中的缩孔、缩松缺陷，提升铸件的成品率；支架的非配合面保留了铸造毛坯面的加工余量设计，仅在安装基面、定位孔内表面以及卡位凸棱的配合面预留了机加工余量，能够在保证装配精度的前提下，尽可能减少机加工的工作量，降低零件的加工成本。

　　从安装边界来看，该支架的整体外轮廓为规则矩形，安装孔的中心距符合通用小型工装的安装孔位标准，可直接替换同类型的标准卡钳支架，不需要对原有工装台架进行二次改造；支架的高度尺寸经过匹配设计，当卡钳安装完成后，夹钳的夹持中心高度与常规小型铸件的工位夹持高度保持一致，不需要额外加装垫高块即可满足使用需求。在实际使用过程中，该支架能够承受卡钳开合过程中的反复冲击载荷，基体的加厚设计保证了长期使用不会出现变形，让位槽的设计也方便日常清理工位上的铸砂、铁屑等杂物，避免杂物堆积影响卡钳的正常开合动作；侧面的开放式结构也方便操作人员观察卡钳的工作状态，及时发现夹钳磨损、松动等异常情况，减少设备故障停机时间。不同于通用的平板式安装支架，该结构集成了定位、让位、安装多重功能，不需要额外搭配其他辅助配件即可完成卡钳组件的装配，整体结构紧凑，占用的安装空间更小，适合在排布密集的多工位铸造生产线上使用，能够有效提升工位的空间利用率，同时一体化的结构也减少了装配环节的零件数量，降低了工装的维护成本。
