V型双缸四冲程内燃机结构设计模型

在小型通用动力、轻型摩托、便携发电设备以及小型工程机械的动力配套场景中，V型双缸四冲程发动机凭借紧凑的布局、均衡的振动表现与不错的功率密度，始终占据着不小的应用份额。这套三维结构模型完整还原了V2四冲程发动机的核心运动与支撑结构，从建模逻辑上完全遵循实际内燃机的工作原理搭建，可直接用于结构原理教学、动力方案选型参考、逆向设计校核等场景。

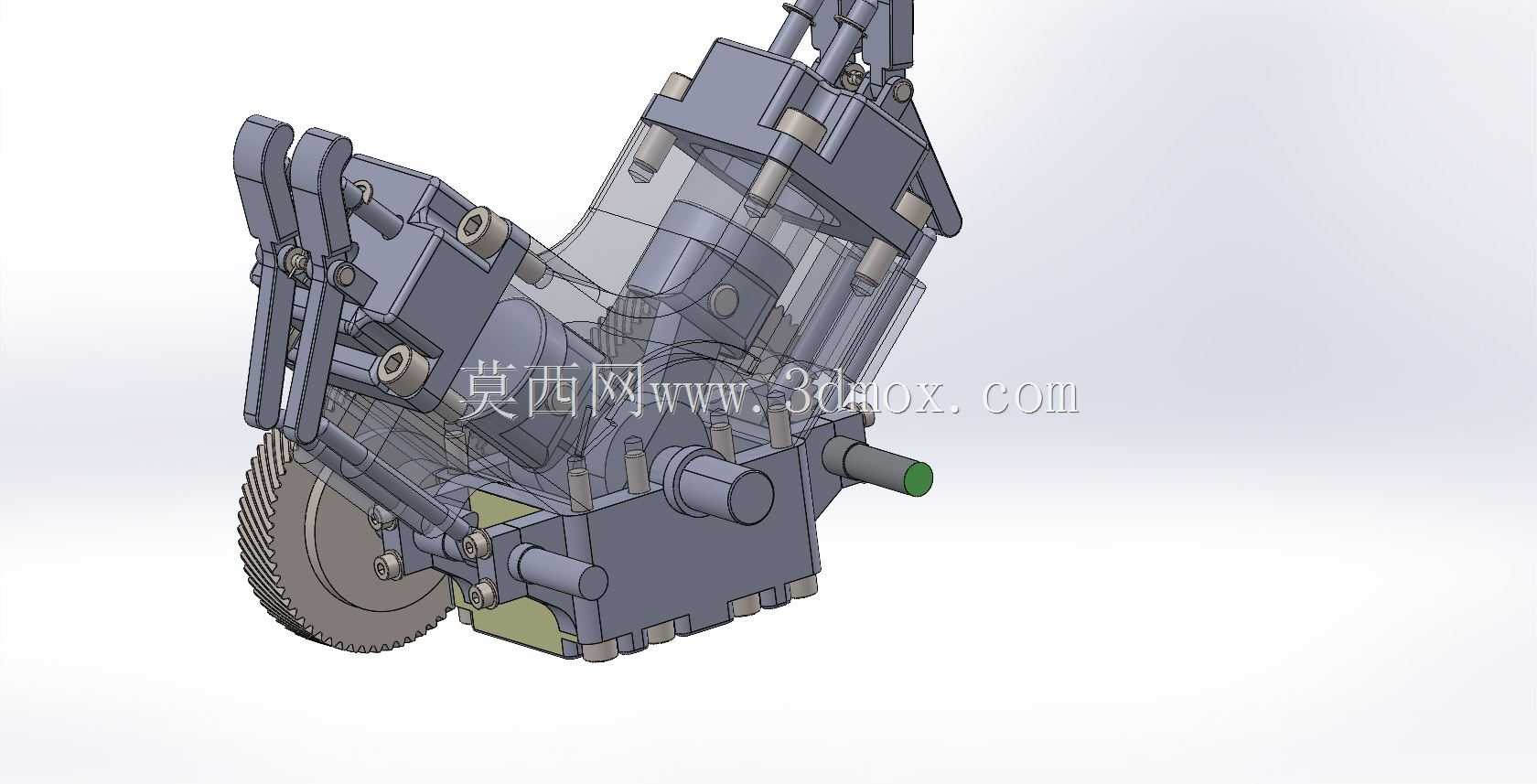

从结构组成来看，模型完整覆盖了曲柄连杆机构、缸体组件、配气传动端、输出齿轮组等核心部分，两个气缸呈V型夹角布置，相比同排量直列双缸结构，能大幅缩短曲轴方向的整体长度，降低动力单元的轴向安装尺寸，对于安装空间局促的小型动力设备来说，这种布局的适配性更强。建模过程中对活塞往复运动、曲轴旋转、气门传动的运动干涉做了完整校核，所有配合面的间隙预留、运动副的活动行程都按照实际工程设计的公差逻辑设置，没有出现原理性的结构冲突。

从设计思路的还原度来看，这套模型没有做过度的外观简化，缸体上的紧固螺栓点位、曲轴输出端的轴承安装位、齿轮室的啮合结构、缸头部分的配气组件安装基座都做了1:1的结构复刻。曲轴输出端集成的传动齿轮，可直接对接离合器、发电机转子或者变速机构输入轴，齿轮的模数、齿形参数都按照通用小型动力的传动匹配逻辑设置，能满足常规转速区间的动力传递需求。活塞部分的销座、环槽结构都做了细节体现，连杆大头与曲轴曲柄销的配合、小头与活塞销的连接都符合实际装配逻辑，甚至能直观看到曲轴平衡块的配重结构——这部分是V2发动机振动控制的核心，平衡块的配重角度与质量分布直接决定了整机运行时的一阶、二阶振动水平，模型里的平衡块轮廓完全按照双缸V型布局的动平衡逻辑设计，没有出现结构缺失。

在安装边界的尺寸逻辑上，这套模型的缸体安装孔位、输出轴中心高、整机外廓的避让空间都遵循通用小型V2发动机的常规尺寸规范，底部的安装面预留了通用的固定点位，可直接适配多数小型动力设备的机架安装孔距，不需要做大幅的结构修改。缸体侧面的附件安装位也做了预留，可拓展安装机油泵、冷却风道、点火组件等附属结构，对于做动力单元二次开发的设计人员来说，能直接在这个基础结构上做附件布局调整，省去从零开始搭建核心缸体曲轴结构的时间。

从实际用途的适配性来说，这套结构模型既可以作为内燃机原理教学的演示载体，让学习者直观看到四个工作冲程中活塞、曲轴、气门的联动关系，也可以作为小型动力设备选型阶段的结构参考，用来核对动力单元与设备机架、传动系统的空间匹配度，避免后续设计出现安装干涉。建模时对所有运动部件的行程做了参数化约束，调整缸径、冲程、V型夹角参数时，整个机构的配合关系能自动更新，对于做发动机改型设计的工程师来说，能大幅缩短基础结构的建模周期。

不同于很多简化的原理类模型，这套结构对工程实际中的装配细节做了充分还原，比如缸体与缸盖的连接螺栓分布、轴承位的台阶结构、齿轮的轴向定位挡边、输出轴的键槽结构都有体现，不是仅做外观示意的外观模型，而是能直接用于结构分析、装配模拟的完整结构数模。在做小型特种车辆、便携发电单元、小型园林机械的动力配套设计时，参考这套模型的结构布局，能快速完成动力舱的空间排布，提前规避运动部件与周边结构的干涉问题，减少后续样机试制阶段的结构修改次数。
