仿生甲虫多足行走机械结构设计

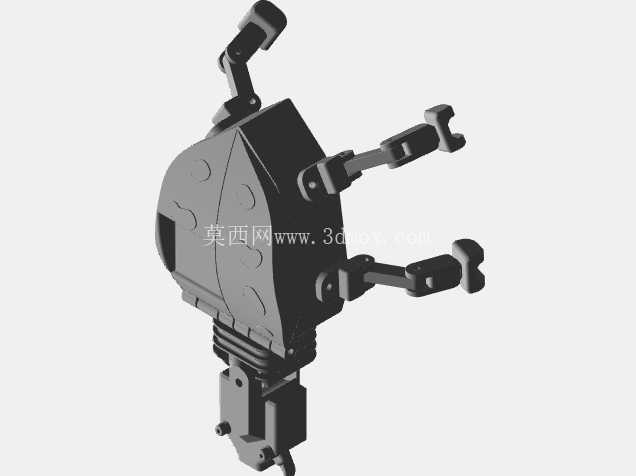

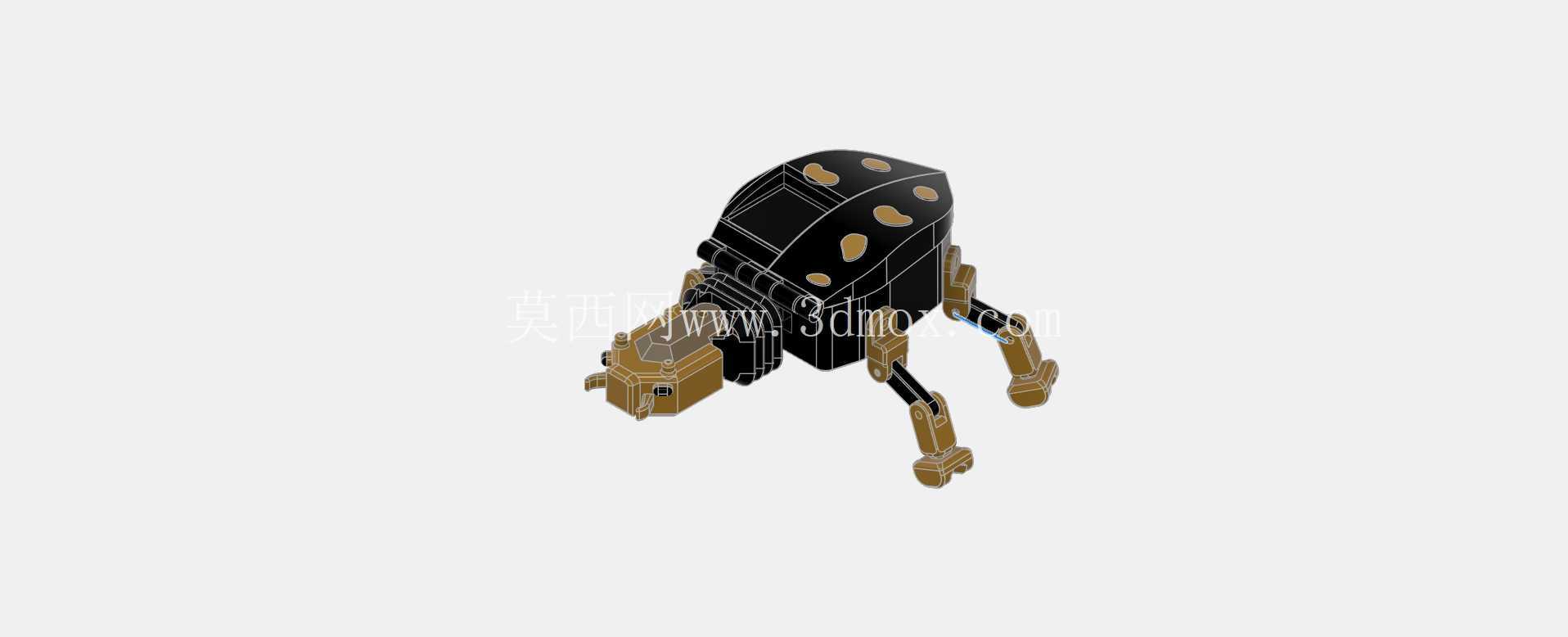

　　这款仿生甲虫行走结构的设计，最初是面向狭小空间探测作业场景的需求展开的，在工业管线巡检、废墟搜救探测这类场景里，传统轮式、履带式移动机构很容易被凸起障碍、狭窄缝隙卡住，而模仿甲虫六足行走的结构，能依托离散的足端落点获得更强的地形适应能力，哪怕是在不平整的碎石面、有一定坡度的倾斜壁面，也能通过调整各足的摆动幅度保持机身稳定。从结构设计逻辑来看，整个机身采用了分块式的壳体布局，上部的仿生甲壳部分并非单纯的外观装饰件，其内部预留了控制板、微型动力模块的安装空间，甲壳表面的凹陷点位是对应内部安装柱的定位标识，在做铸造开模的时候，这些点位可以直接作为模腔的定位基准，减少后续二次加工的定位误差。

　　腿部结构采用了分段式铰接设计，每一条机械足都设置了两个转动副，靠近机身的髋关节负责足端的前后摆动行程，靠近足端的膝关节负责调整抬腿高度，两段肢干的长度比例参考了真实甲虫的肢体比例做了优化，避免足端运动过程中出现相邻肢体的运动干涉，同时也能保证单足抬起时，其余支撑足的支撑多边形始终覆盖机身重心投影，不会出现侧翻的问题。在安装边界的考量上，整个结构的足端最大展开范围控制在常规探测类设备的通行尺寸要求内，机身主体的宽度小于常规工业管线的最小通行内径，腿部的最大抬升高度可以跨过相当于自身机身高度三分之一的垂直障碍，足端做了圆弧过渡处理，不会在行走过程中勾挂管线内壁的线缆、凸起焊缝。

　　从铸造工艺适配的角度来说，整个结构的壁厚做了均匀化处理，所有的转角位置都设置了铸造圆角，避免浇铸过程中出现应力集中导致的冷隔、缩孔缺陷，壳体的拼接面采用了止口定位设计，不需要额外做复杂的工装定位就能完成上下壳体的合模装配，铰接位置的轴孔预留了后续压装铜套的加工余量，装配时可以根据实际的转动阻尼需求选配对应公差的衬套，保证关节转动灵活又不会出现过大的旷量。在功能实现层面，这个结构的动力传递路径做了简化设计，机身内部的空腔可以容纳微型舵机或者小型齿轮传动组，每一个关节的摆动都可以通过独立的动力单元驱动，不需要复杂的连杆联动结构，后续做控制调试的时候，可以单独调整每条腿的步态相位，实现三角步态、波浪步态等不同的行走模式，对应不同的地形通行需求。

　　比如在平整路面上采用三角步态可以获得更快的移动速度，在松散碎石路面切换成波浪步态，能保证每一次落足都有足够的支撑稳定性，不会出现足端打滑下陷的问题。结构的重量分配也做了针对性优化，重量较大的动力模块、控制模块都布置在机身下部靠近重心的位置，上部的甲壳部分采用薄壁结构，尽可能降低整机的重心高度，哪怕是在30度的倾斜坡面上行走，整机的重心也不会超出支撑足的覆盖范围。另外，甲壳前部的延伸结构是预留的传感器安装位，可以搭载微型摄像头、气体检测传感器这类探测元件，安装位的连接结构和机身壳体是一体铸造成型的，不需要额外加装固定支架，减少了整机的零件数量，也降低了装配过程中的累积误差。在做结构校核的时候，针对足端的受力情况做了模拟分析，当单足支撑整个机身重量的时候，肢干的铰接位置、机身和腿部的连接位置的应力都控制在铸造铝合金材料的许用应力范围内，不会出现结构变形或者断裂的问题，足端的接触面积做了适当加大，降低了接触位置的压强，在相对松软的材质表面行走时也不会出现过深的下陷，保证行走的顺畅性。
