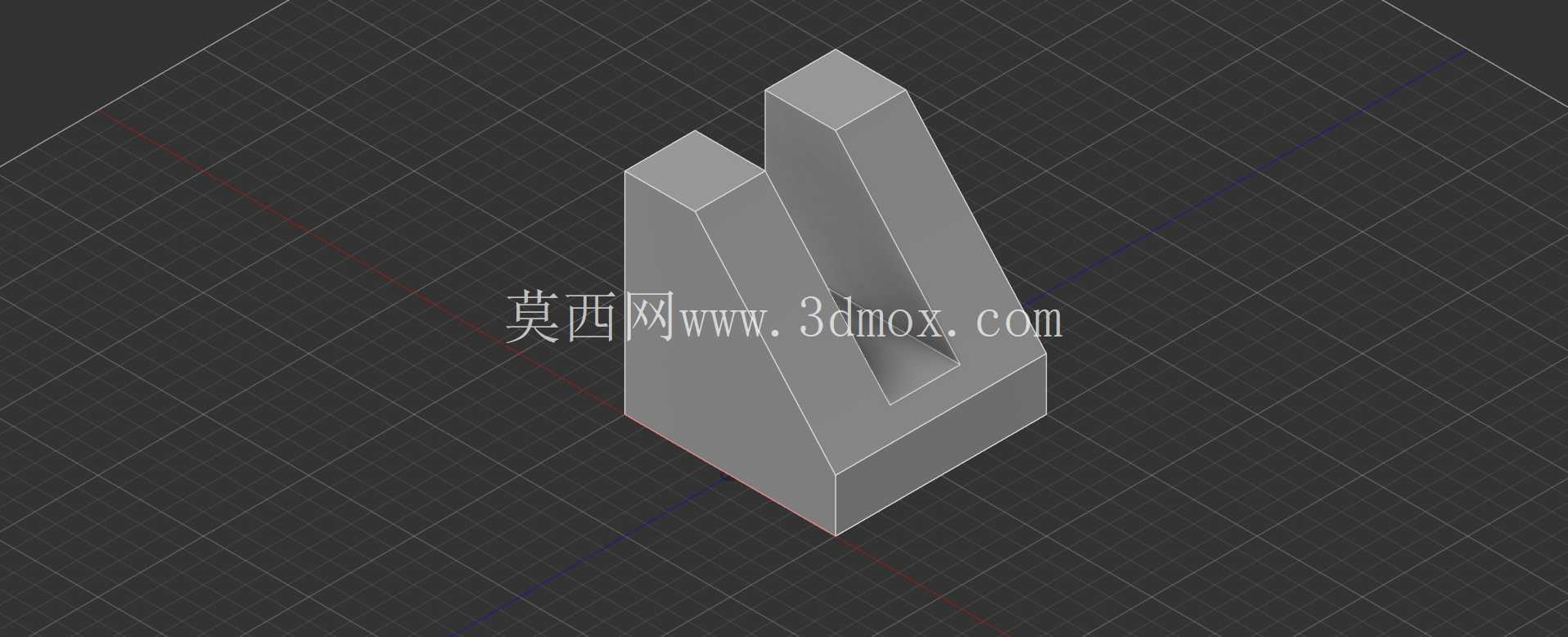

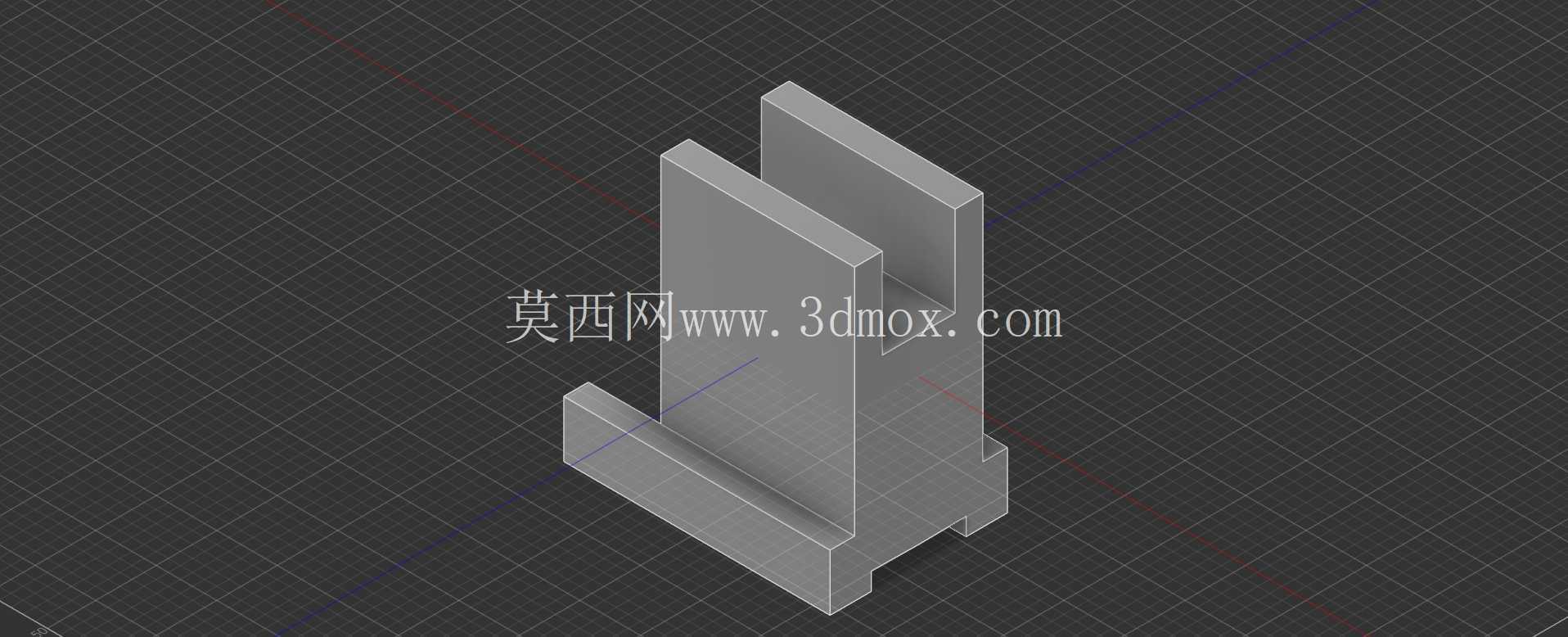

铸造用双立筋斜向定位支撑结构件

　　在砂型铸造、熔模铸造的生产线工位上，这类带双立筋的斜向支撑结构是组芯、下芯环节里常用的定位辅件，主要用来承托带斜向分型面的砂芯，避免砂芯在下芯过程中出现偏移、倾斜，防止后续浇注时出现漂芯、壁厚不均的铸件缺陷。从结构设计逻辑来看，底部采用整块矩形基座，是为了增大与工装平台的接触面积，降低单位面积压强，避免压伤铸造平台的工作面，同时基座的底面做了全平面加工要求，平面度公差控制在0.05mm以内，保证放置时不会出现翘动，不需要额外加垫片调平就能直接使用。

　　两根立筋采用非对称斜向布置，筋板的倾斜角度完全匹配对应砂芯的斜向定位面，筋板的内侧工作面做了2°的拔模斜度，一方面是方便和砂芯的定位槽贴合，另一方面在合箱后起出工装时，不会刮伤砂芯的成型面。筋板与基座的连接位置做了R3的内圆角过渡，这个设计细节是为了分散应力集中，避免在反复承受砂芯重量的过程中，筋根位置出现疲劳断裂，毕竟铸造车间的工装使用频率高，经常需要搬运、敲击调整，应力集中的位置很容易出现开裂失效。从安装边界来看，整个结构件的基座长宽尺寸控制在120mm×80mm，立筋的最高处距离基座底面高度为180mm，两根立筋之间的槽口宽度为25mm，槽口深度为120mm，这个尺寸刚好适配常见的中小型内燃机缸盖、水泵壳体类铸件的砂芯定位需求，不需要额外调整就能直接放在标准的铸造用工装台上，周边预留的操作空间足够工人使用撬棍微调砂芯位置，不会和周边的其他定位块、夹紧机构产生干涉。

　　在实际使用场景中，这类支撑件不需要额外的夹紧固定，依靠自身重量和基座的平面摩擦力就能保持位置稳定，当砂芯吊放至支撑件上方时，两根立筋会先卡入砂芯底部预先做出的定位槽内，依靠斜面的导向作用自动校正砂芯的水平位置，不需要工人反复测量调整，能把下芯的辅助时间缩短近三分之一。设计时特意把立筋的外侧做成和内侧平行的斜向面，是为了在保证结构强度的前提下尽可能减轻整体重量，整个结构件采用灰铸铁HT200材质铸造后加工而成，整体重量控制在3.2kg左右，工人单人就能搬运移位，不需要借助起重设备，适合在多品种小批量的铸造生产线上灵活调配使用。筋板的顶端做了C2的倒角，避免吊放砂芯时锐边磕伤砂芯表面，也防止工人搬运时被锋利边缘划伤。

　　槽口的底部没有做全封闭设计，而是留了10mm的排砂间隙，下芯过程中掉落的散砂可以直接从间隙落到平台上，不会积在槽内导致砂芯放不到位，减少了每次使用前清理槽口积砂的工作量。在结构强度校核阶段，按照单块支撑件承受15kg砂芯重量的工况计算，筋板的最大弯曲应力不到HT200抗拉强度的六分之一，安全冗余足够，即使偶尔出现砂芯吊放时的冲击载荷，也不会出现筋板变形、断裂的问题。这类结构件的互换性很强，只要是对应斜度的砂芯都可以通用，不需要针对每一套模具单独制作专用支撑，能大幅降低铸造生产的工装成本，也减少了车间工装的存放管理难度。
