立式插接定位铸造用结构件

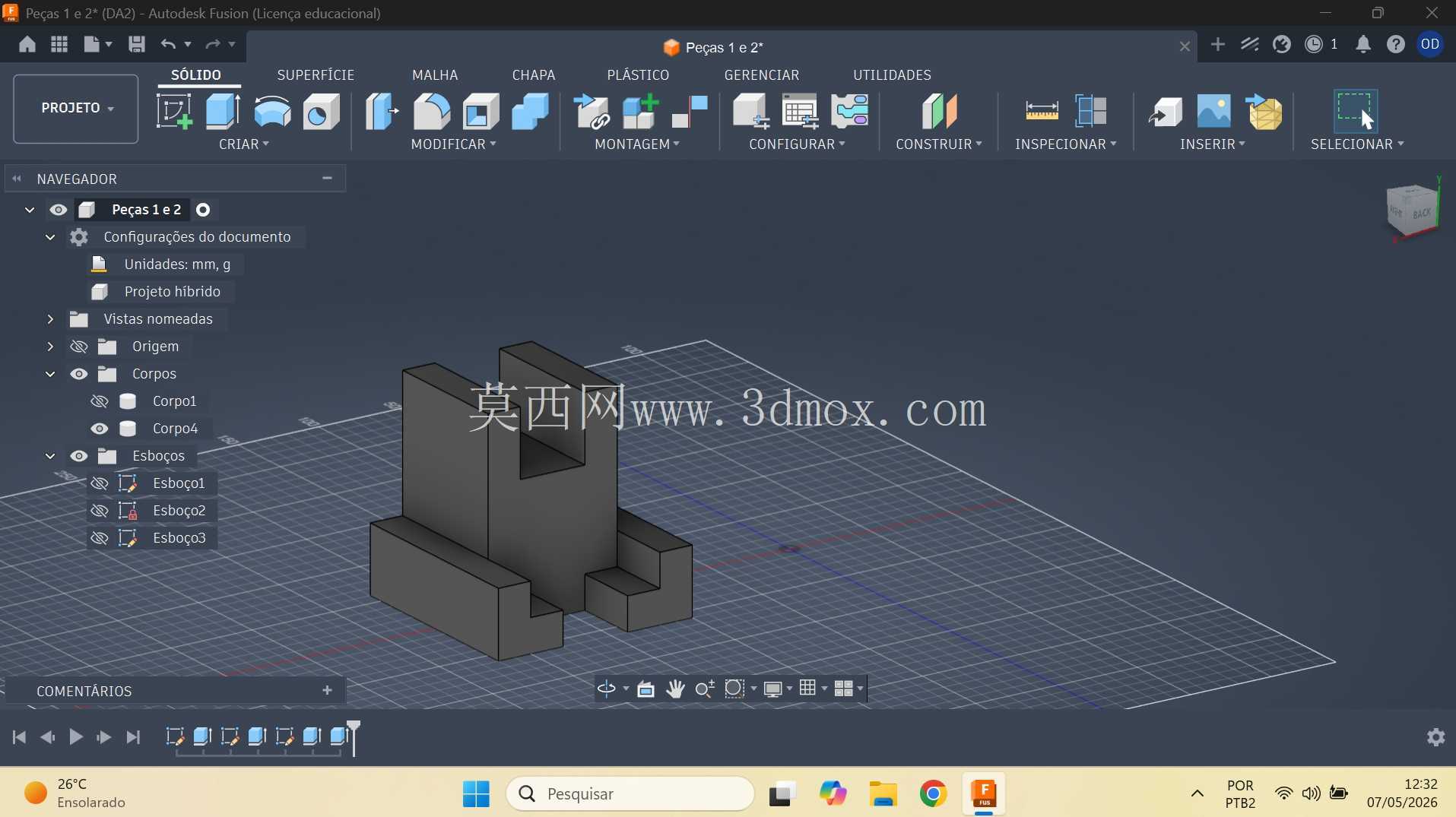

　　该结构件主要应用于小型工装夹具的定位插接工位，在自动化生产线的工件定位环节承担竖向支撑与侧向限位的双重作用，日常工况下需要承受工装夹具往复动作带来的侧向剪切力与竖向压载，因此结构设计上优先保证受力部位的结构强度，同时兼顾插接装配的便捷性。从结构形态来看，主体采用竖向立板搭配底部双侧凸台的构型，立板中部预留的缺口结构用于匹配对应工装的卡接凸起，装配时可直接沿竖向滑入对应安装位，无需额外设置复杂的锁紧结构即可实现初步定位，能有效缩减工装换型的对位调整时间。

　　底部两侧的凸台结构并非对称设计，一侧凸台尺寸略大于另一侧，可起到防呆作用，避免装配时出现方向装反的问题，同时凸台的底面与安装基准面完全贴合，保证竖向安装的垂直度公差控制在工装允许的范围内。设计过程中首先梳理了该构件的受力路径：竖向压载从立板顶部传递至底部凸台，再分散到安装基准面，侧向受力则通过立板与凸台的连接圆角分散应力，避免直角连接处出现应力集中导致的铸件开裂问题，因此所有转角位置均设置了统一的铸造圆角，既符合铸造工艺的拔模要求，也能优化应力分布。

　　在安装边界的考量上，该构件的整体外轮廓尺寸适配小型工装的安装槽位，立板的厚度根据侧向受力的计算值选取，既不会因厚度过大造成材料浪费，也不会因厚度不足导致受力变形，立板顶部的倒角结构方便装配时的导向插入，即使安装位存在小幅的位置偏差，也能通过倒角引导顺利滑入卡槽。从铸造工艺适配性来看，该结构没有复杂的内腔结构，所有壁厚保持均匀，不存在局部过厚导致的铸造缩孔风险，拔模斜度按照常规砂型铸造的要求设置，无需额外设计复杂的抽芯结构，能有效降低铸件的生产制造成本。

　　实际使用中，该构件可与对应的插接槽配合实现快速拆装，在需要频繁更换工装定位件的生产场景下，相比螺栓紧固的定位件能节省70%以上的拆装时间，同时插接结构的间隙经过合理控制，既能保证装配顺畅，也能将定位精度控制在生产要求的公差范围内。立板侧面的平面度要求按照工装定位件的常规标准设定，与对应配合面接触时不会出现局部间隙过大的问题，保证受力时载荷均匀分布，避免局部应力过大造成构件过早磨损。底部凸台的高度经过匹配设计，装配后凸台顶面与安装槽的台阶面贴合，可承担竖向的限位作用，防止构件受竖向力时出现窜动，同时凸台的侧面与安装槽的侧壁保留微小间隙，补偿温度变化带来的热胀冷缩量，避免工况温度变化时出现卡滞问题。
