带球形端头弧形支座铸造工装结构

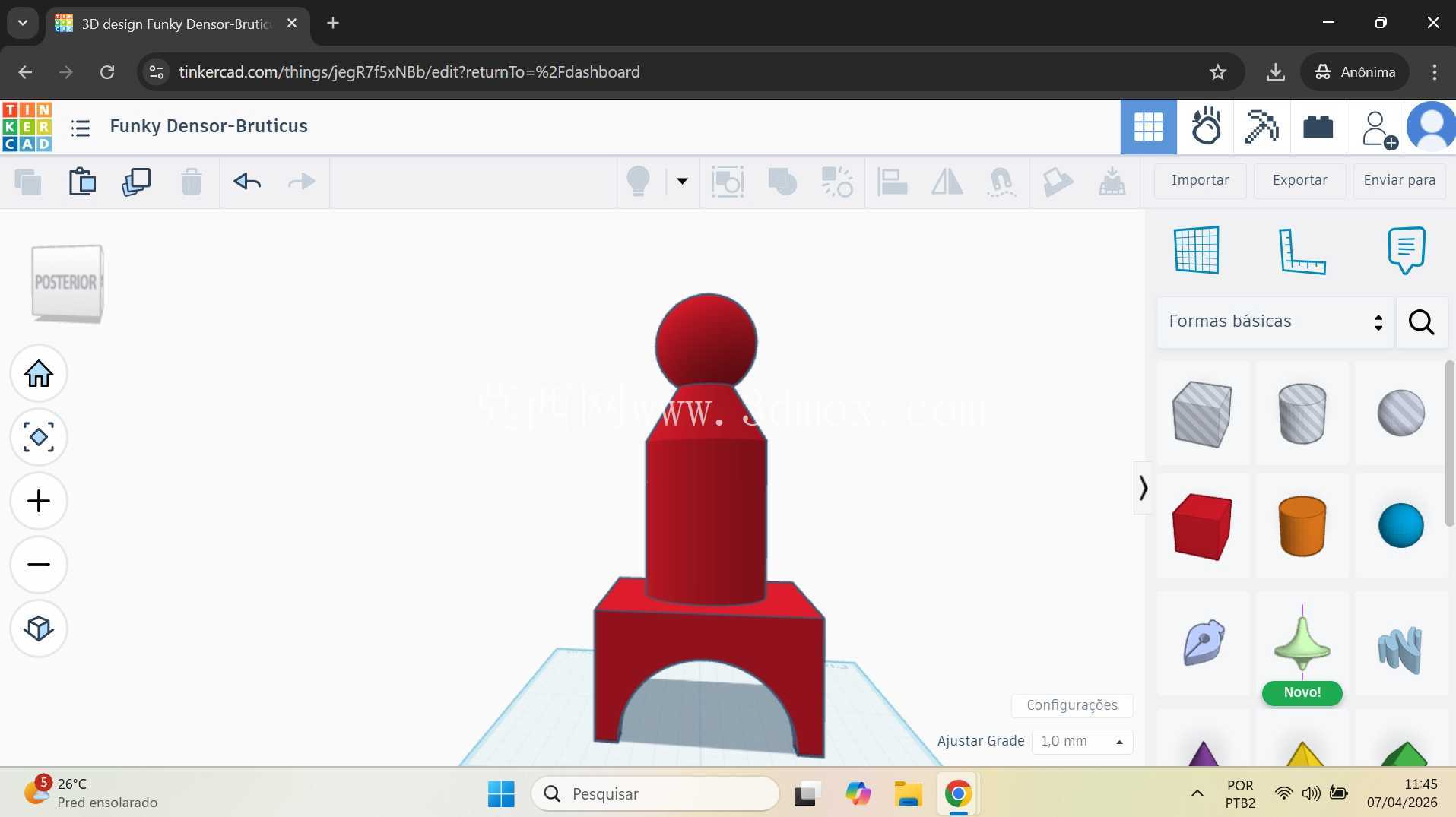

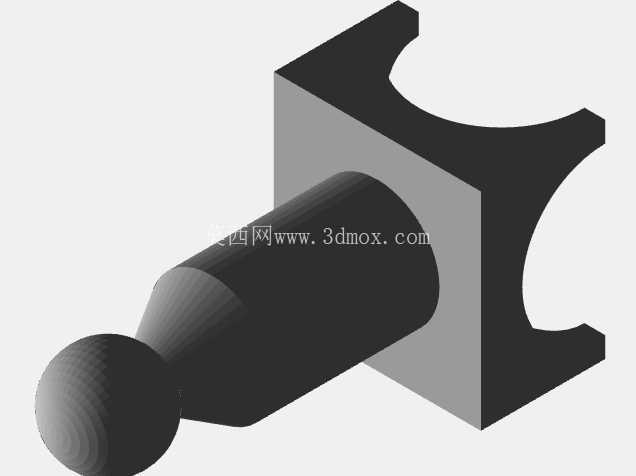

　　该结构件属于铸造工艺配套的工装支撑类零件，主要应用在中小型铸件浇注生产线的工位定位环节，在砂型合箱、型芯固定工序中承担侧向支撑与端头定位的作用，适配批量铸件生产过程中快速装夹的作业需求，可直接嵌入现有铸造工装的标准安装位，无需额外改造工位基座。从功能特性来看，零件主体采用方块式基座设计，基座侧面开设上下对称的弧形缺口，该缺口弧度匹配常用圆形砂箱的外轮廓曲率，安装时可贴合砂箱侧壁实现径向限位，避免合箱过程中砂箱出现横向偏移；基座一侧延伸出锥度过渡的柱体结构，柱体末端集成球形端头，球头表面粗糙度要求达到Ra6.3，可与配套的定位套形成球面配合，自动补偿安装过程中0.5°以内的角度偏差，降低工装对位的操作难度，减少合箱错位导致的铸件飞边、错箱缺陷。

　　设计过程中优先考虑铸造工艺的成型便利性，整体结构无小于3mm的薄壁特征，所有棱边均设置R2的铸造圆角，避免浇注过程中出现冷隔、浇不足的缺陷；基座背部设计为平面结构，可直接通过螺栓固定在工装台的T型槽内，安装孔位间距符合通用铸造工装的120mm标准孔距，无需重新打孔适配。柱体与基座的连接位置采用15°锥度过渡，既保证结构连接强度，又能在铸件脱模时减少结构与砂型的卡滞阻力，降低起模时砂型损坏的概率。

　　从安装边界来看，零件整体占用空间控制在150mm×120mm×100mm范围内，适配多数中小型铸造工位的安装空间，弧形缺口的中心高度与标准砂箱的支撑面高度齐平，安装后球头端头的伸出长度为60mm，可深入砂箱侧面的定位孔内实现轴向定位，球头直径比定位孔内径小0.2mm，预留足够的热膨胀间隙，避免浇注过程中工装受热膨胀卡死在砂型内。实际应用中，该结构件可配合不同厚度的调整垫片使用，通过增减垫片厚度调整球头的伸出长度，适配不同尺寸规格的砂箱定位需求，无需更换整套工装即可覆盖3-5种相近规格铸件的生产要求，有效减少工装储备数量，降低生产线的工装投入成本。

　　结构的受力分析阶段已验证，在承受150kg的侧向挤压力时，基座与柱体连接位置的最大应力为120MPa，低于常用铸钢材料的屈服强度，可满足连续生产的强度要求，不会出现工装变形导致的定位失效问题。球形端头的表面做硬化处理，表面硬度达到HRC45-50，可承受反复插拔定位的磨损，使用寿命比普通圆柱定位销提升3倍以上，减少工装更换的停机时间。弧形缺口的边缘做倒角处理，避免安装时刮伤砂箱表面，同时减少砂粒在缺口位置的堆积，日常维护时只需用压缩空气即可清理干净残留砂粒，维护操作简便。
