可3D打印模块化微型卫星结构设计

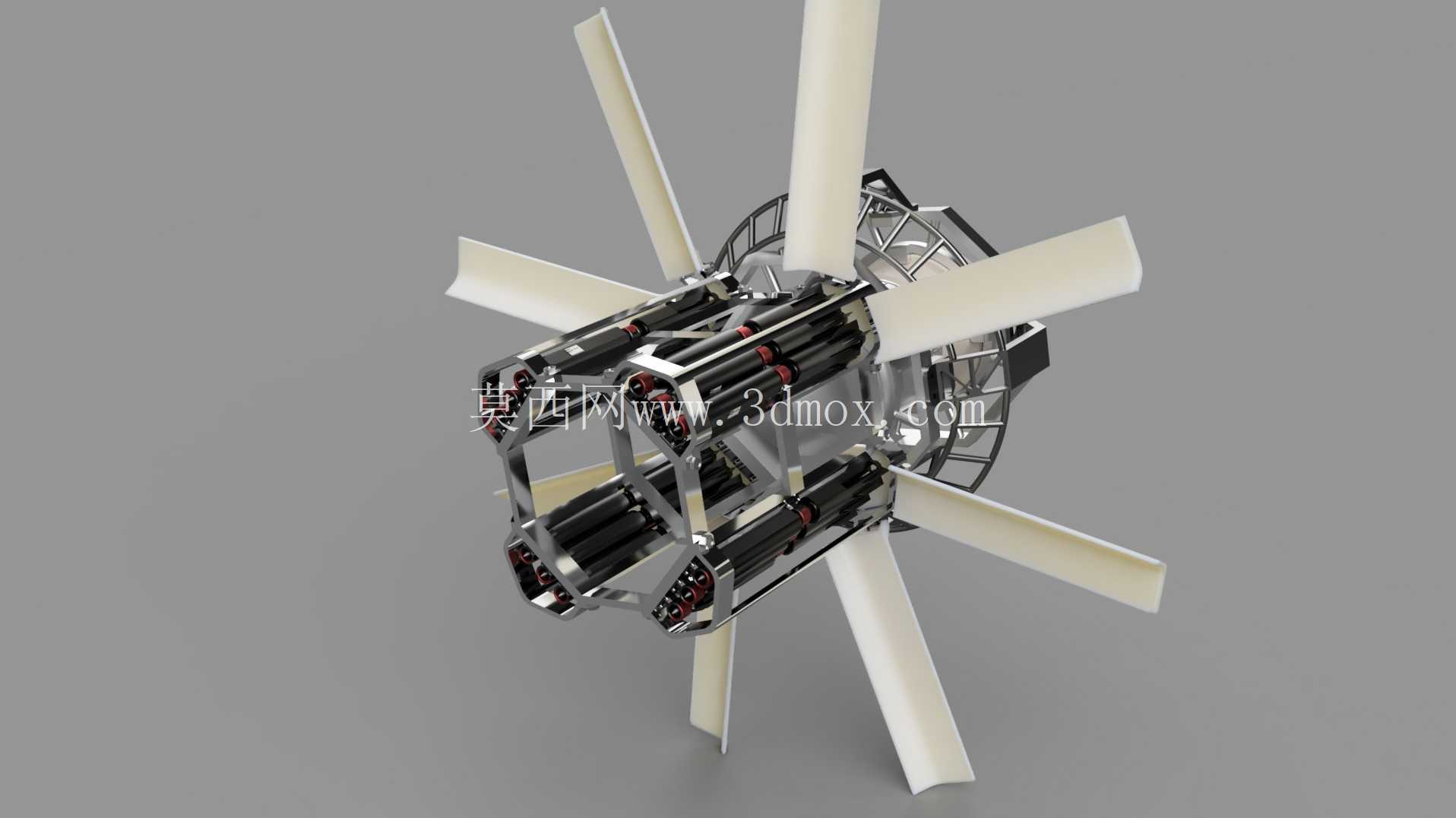

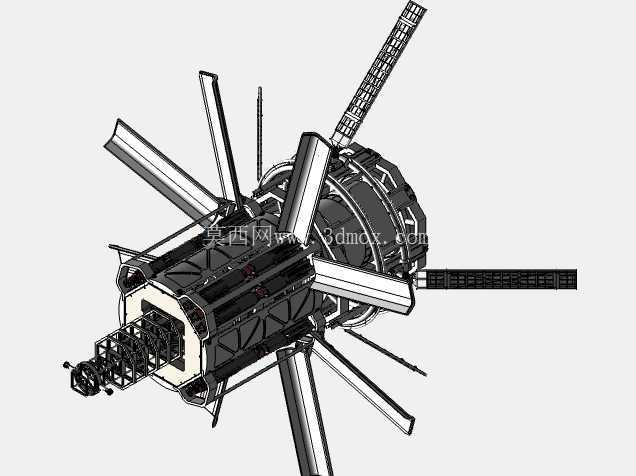

　　该微型卫星结构的设计，核心围绕近地轨道微纳卫星的快速迭代验证、低成本快速制造需求展开，区别于传统卫星动辄数月的结构加工周期，这套结构完全适配熔融沉积成型、光固化等主流桌面级及工业级3D打印工艺，无需开模即可完成整套结构件的生产，能够大幅压缩原理样机的试制周期，适配高校航天社团、商业航天初创团队的原理验证、载荷搭载测试场景。从结构布局来看，主体采用中心承力筒加辐射状支撑肋的构型，中心舱段预留了标准化的载荷安装位，可根据不同任务需求快速更换功能模块，不管是搭载小型光学观测载荷、通信中继模块还是空间环境探测传感器，都能通过统一的安装接口完成固定，无需对主体结构做大规模修改。

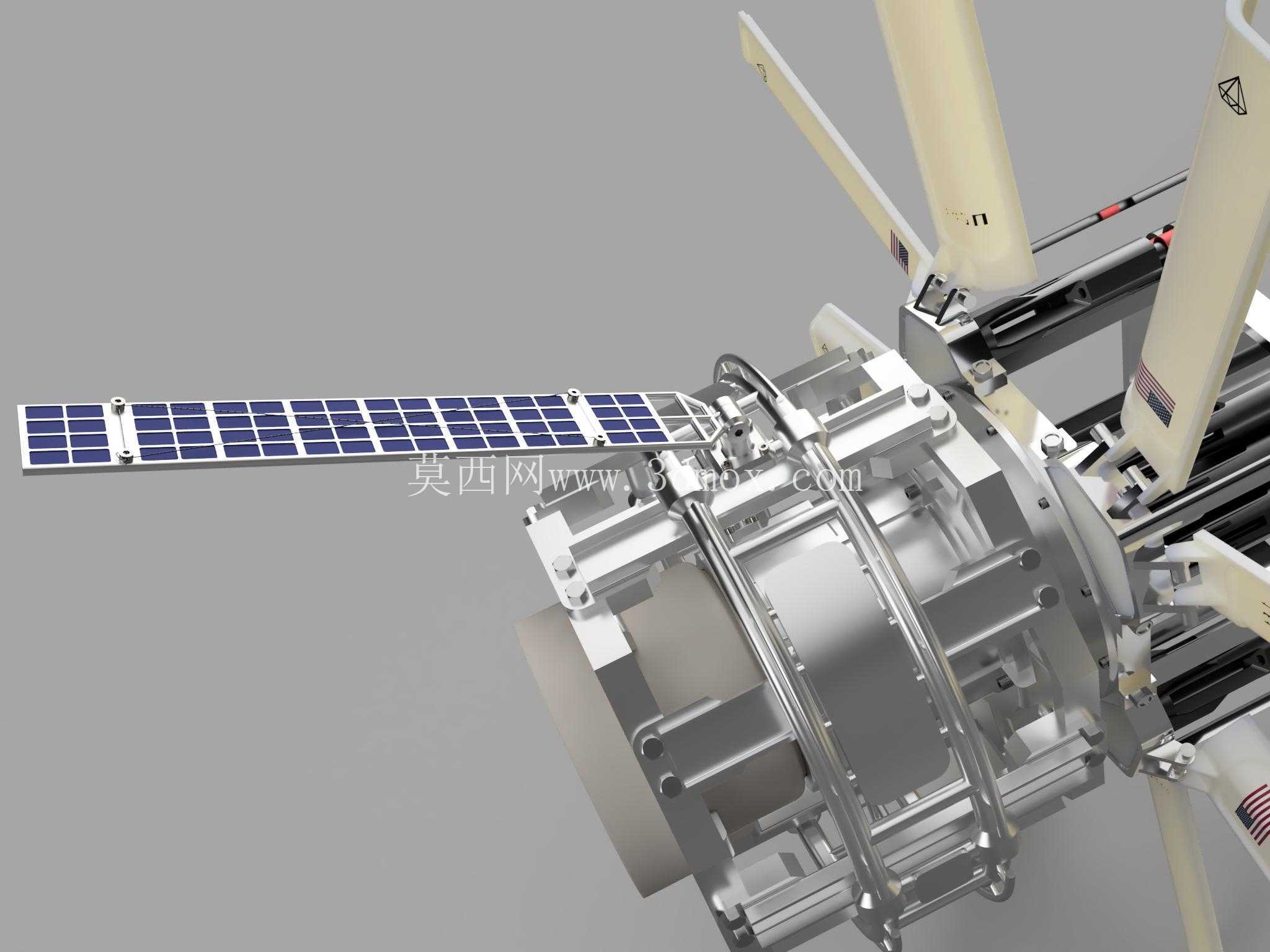

　　多组伸展式太阳能帆板采用铰接式连接设计，收拢状态下整体结构外轮廓可控制在直径120mm、长度260mm的圆柱边界内，完全适配小型探空火箭、立方星部署器的搭载尺寸要求，入轨后帆板可通过记忆合金铰链或者微型扭簧实现展开，展开后单侧帆板长度可达180mm，能够为星载设备提供充足的供电面积。结构细节上，所有承力部位都做了壁厚优化，非受力区域采用镂空格栅设计，在保证整体结构刚度满足发射阶段过载要求的前提下，尽可能降低整体结构重量，经拓扑优化后的单个结构件壁厚最小可控制在1.2mm，配合3D打印常用的PLA、光敏树脂或者碳纤维增强耗材，整体结构强度可承受15g的轴向发射过载，完全满足亚轨道飞行、近地轨道短周期任务的力学环境要求。

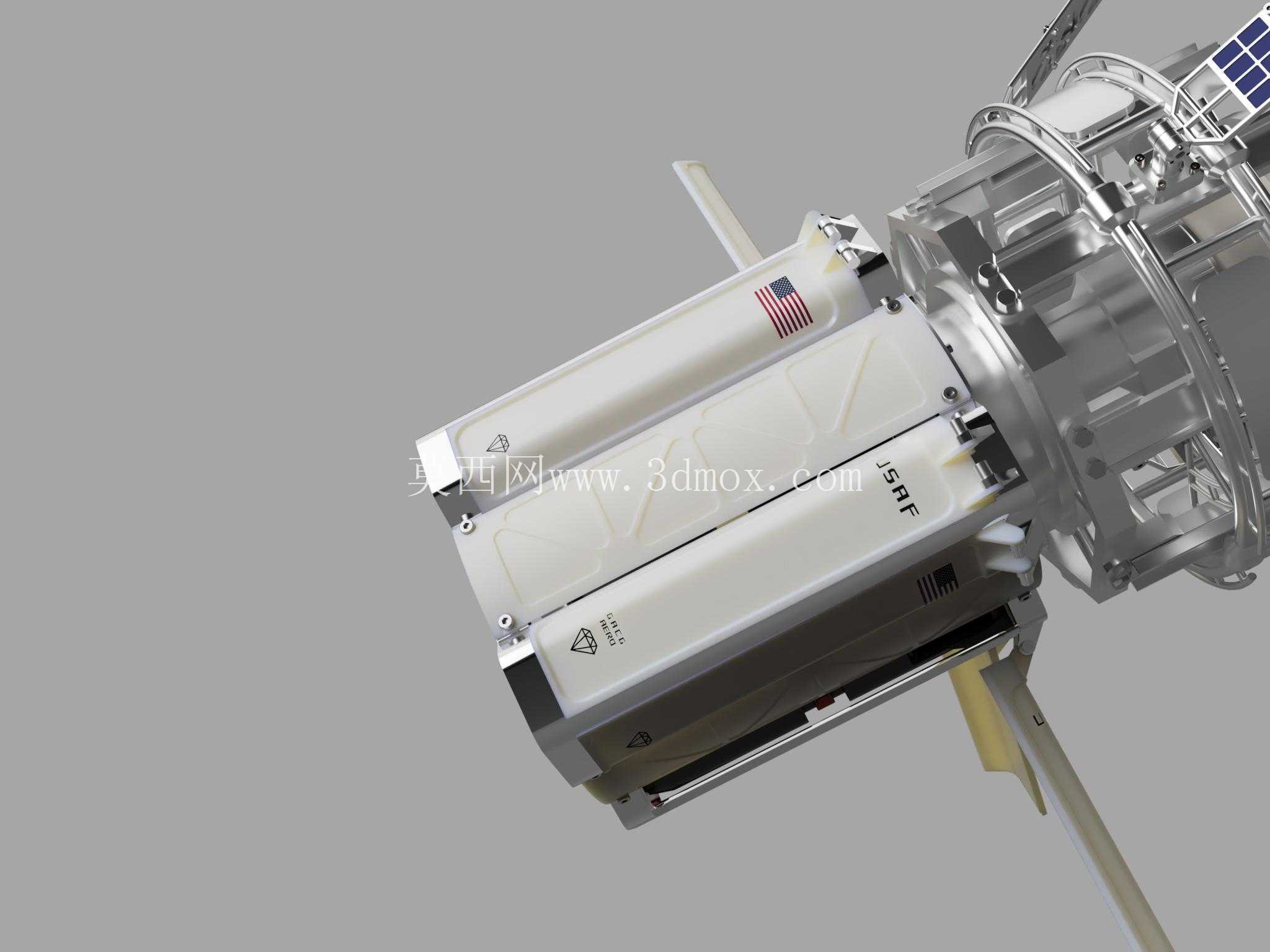

　　帆板与主体的连接部位设计了快拆接口，打印完成后无需额外紧固件即可完成组装，连接间隙控制在0.2mm，既保证组装便利性，又能避免发射阶段的振动松脱。前端的载荷对接段采用标准化的法兰安装接口，端面均布4个M2的安装螺柱孔，可直接对接市面上常见的立方星载荷模块，对接面的平面度公差控制在0.1mm以内，保证载荷安装后的定位精度。侧面伸出的多组通信天线采用一体化打印设计，无需后续单独粘接组装，天线根部做了圆角过渡处理，避免打印过程中出现应力断裂，同时天线的朝向经过优化，可实现全向的通信信号覆盖，避免卫星姿态调整过程中出现通信盲区。整套结构的拆分逻辑完全贴合3D打印的工艺特性，所有零件均无大于45度的悬空结构，打印时无需添加大量支撑，仅在少数铰接部位添加易拆除的细支撑即可，打印完成后去除支撑的工作量极小，单个零件的打印时间最长不超过6小时，整套结构打印完成仅需24小时左右，相比传统机加工的卫星结构，试制成本可降低90%以上。在安装边界的设计上，中心舱段内部预留了直径60mm、长度120mm的设备安装空间，可容纳星载计算机、电池组、通信模块等核心器件，舱段内壁设计了多组卡槽，可直接固定PCB电路板，无需额外设计安装支架，进一步压缩整体组装流程。

　　帆板表面预留了太阳能电池片的粘贴定位槽，槽深0.3mm，可直接将标准尺寸的太阳能电池片嵌入槽内，粘贴后不会突出帆板表面，避免入轨后受到空间碎片的剐蹭。结构表面的所有棱角都做了R1的圆角处理，一方面避免3D打印过程中出现尖角翘曲的问题，另一方面也防止组装过程中划伤操作人员，同时减少发射阶段的应力集中。针对3D打印材料的各向异性特性，所有承力方向的结构都做了受力方向优化，让零件打印时的层纹方向与主要受力方向保持一致，最大化利用打印材料的层间结合强度，避免结构在受力时出现层间断裂。这套结构除了用于真实的航天原理验证之外，也可作为航天科普教具、场景展示模型使用，组装完成后可直观展示微型卫星的结构布局，帮助初学者理解卫星的基本构成与工作原理，打印完成后仅需简单打磨即可进行表面涂装，达到仿真展示的效果。
