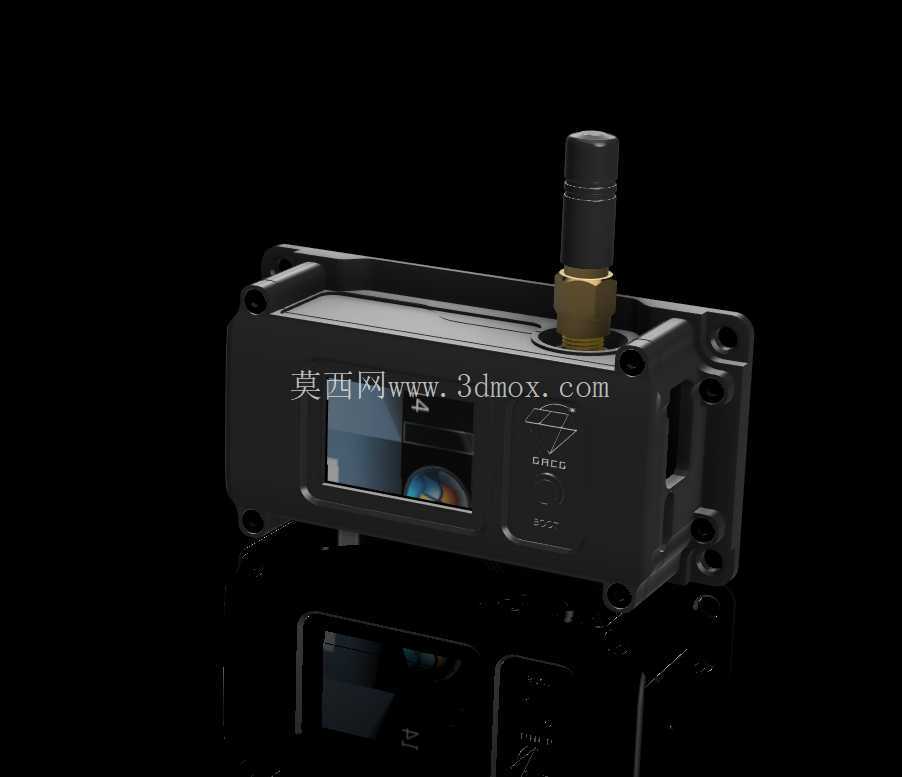

适配LilyGO LoRa板的壁挂式ESP32外壳

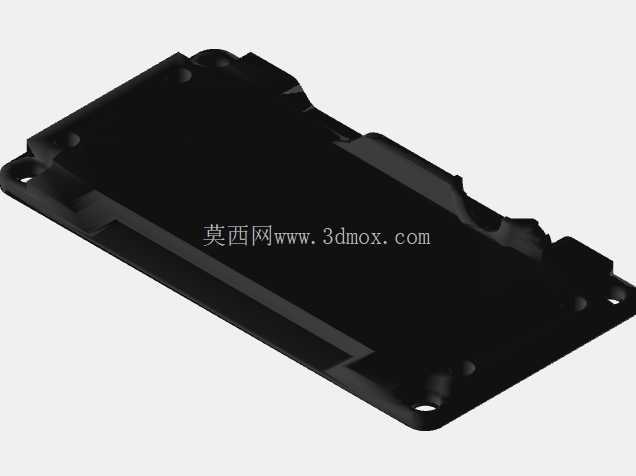

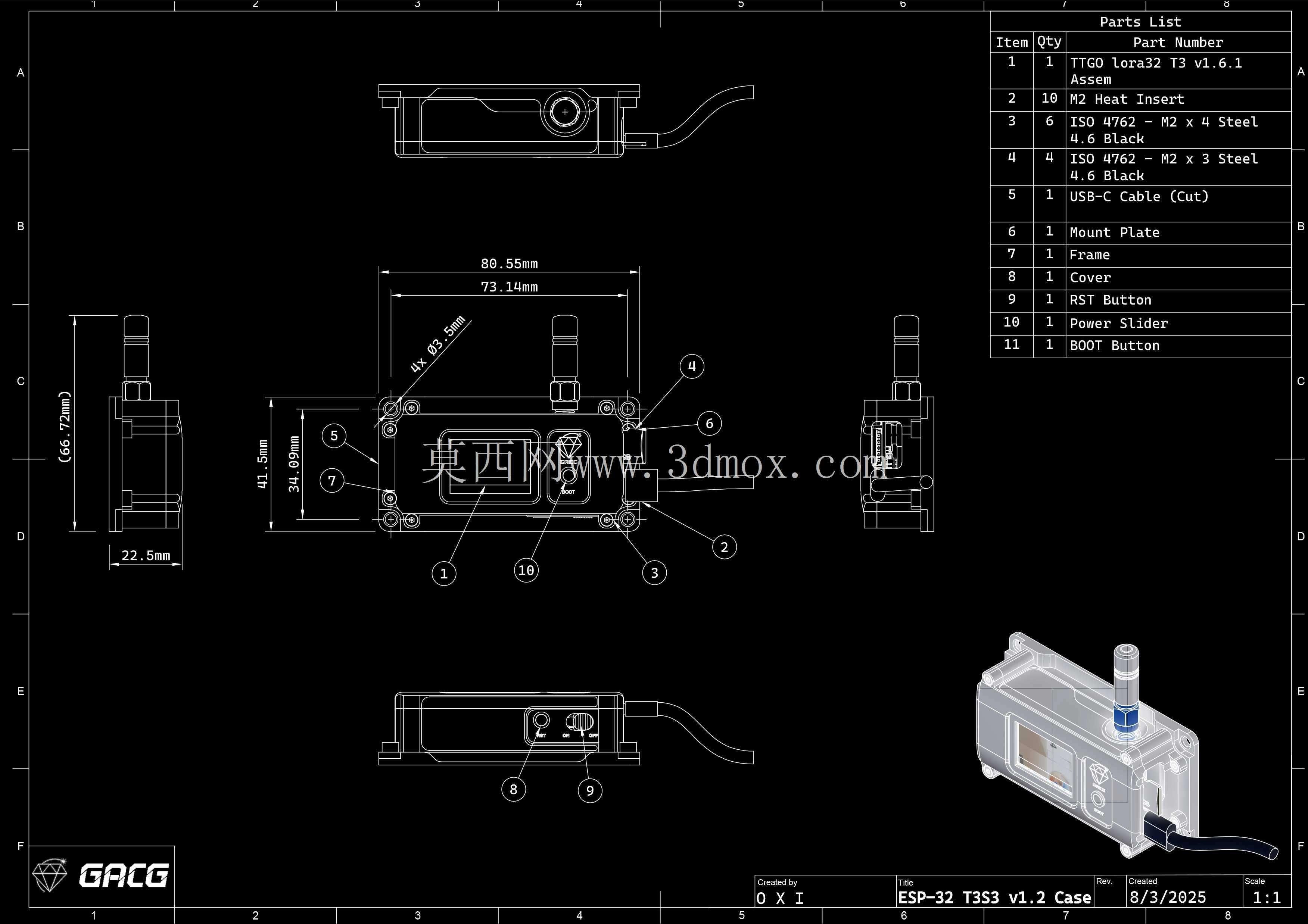

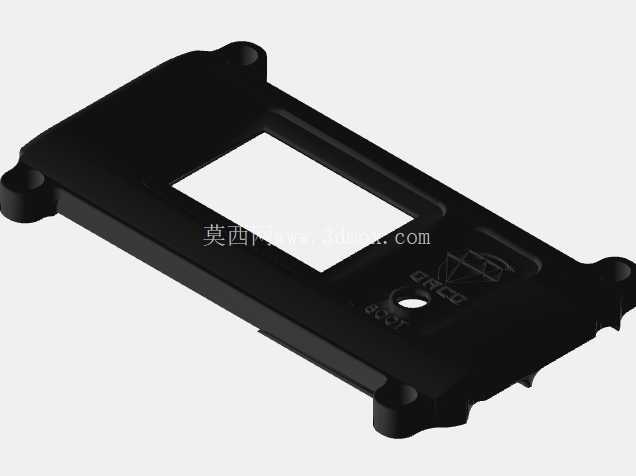

　　这款外壳结构专为搭载LoRa通讯模块的ESP32-S3开发板设计，核心适配LilyGO T3S3 v1.2版本的板型，主要面向户外分布式节点、厂区环境监测、偏远区域组网通讯等场景使用，解决裸板直接部署时的防护、安装、接口适配问题。从实际部署需求出发，外壳采用壁挂式安装逻辑，背部预留的四个沉头安装孔位可直接适配常规墙面、设备机柜侧壁、杆塔横担的固定需求，安装孔间距经过精准匹配，无需额外制作转接板即可完成固定，安装后整体突出安装面的厚度控制在合理范围，不会在狭窄的设备舱内占用过多冗余空间。结构设计上充分考虑了板载元件的避让需求，顶部预留的天线接头过孔做了阶梯式限位，可直接固定SMA接头的LoRa天线，接头安装后与外壳顶面齐平，既保证天线连接的稳固性，也避免外力拉扯天线时直接作用在板载天线座上造成焊盘脱落。正面对应板载0.96英寸OLED显示屏的位置做了下沉式视窗，视窗边缘做了0.3mm的凸台限位，可直接粘贴透明亚克力片作为防护窗，既不影响屏幕参数读取，也能阻挡户外部署时的灰尘、飞溅水汽直接接触屏幕表面。

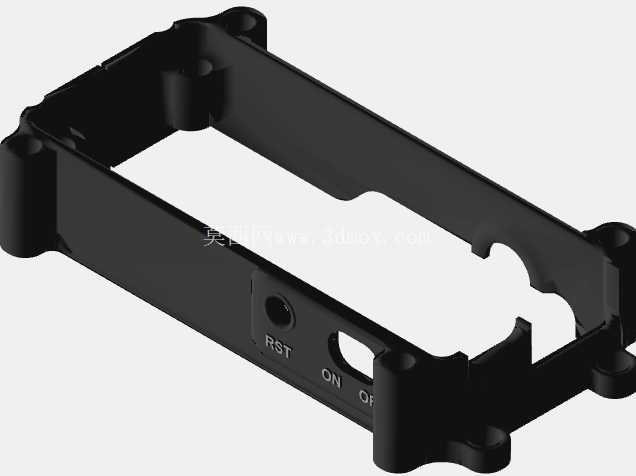

　　外壳内部的筋位设计完全匹配开发板的安装孔位，板卡装入后可通过两颗M2螺丝直接固定在内部柱位上，不会出现晃动、移位的问题，同时针对板载的USB下载接口、功能按键，外壳侧面对应位置预留了精准的开口，无需拆开外壳即可完成固件烧录、功能复位操作。考虑到户外使用的温差变化，外壳上下盖的结合面做了一圈0.8mm宽的密封槽，可适配常规厚度的硅胶密封条，合上后可达到基础的防尘防泼溅能力，应对日常户外部署的雨淋、扬尘场景足够使用。侧壁的散热槽采用错位式排布，既保证内部板卡工作时的热量可以自然散出，也避免外部的水流直接顺着通风槽进入壳体内部。

　　从建模细节来看，所有的转角位置都做了R1以上的圆角处理，没有尖锐的棱角，既方便3D打印时的支撑去除，也避免安装维护时划伤操作人员。天线接口周围的壁厚做了局部加厚处理，因为日常使用中天线是最容易受到外力碰撞的部位，加厚的壁厚可以提升该位置的结构强度，减少碰撞开裂的风险。内部对应电池仓的位置做了独立的分隔槽，可直接放入适配容量的锂亚电池，为节点提供离线供电能力，电池槽周边设置了走线卡槽，可将电池引线、天线引线规整固定，避免引线晃动触碰板卡元件造成短路。这款外壳的设计没有做多余的装饰性结构，所有的造型特征都服务于实际功能需求，整体轮廓方正，在批量打印或者小批量注塑生产时都能有效降低生产难度，减少材料损耗。

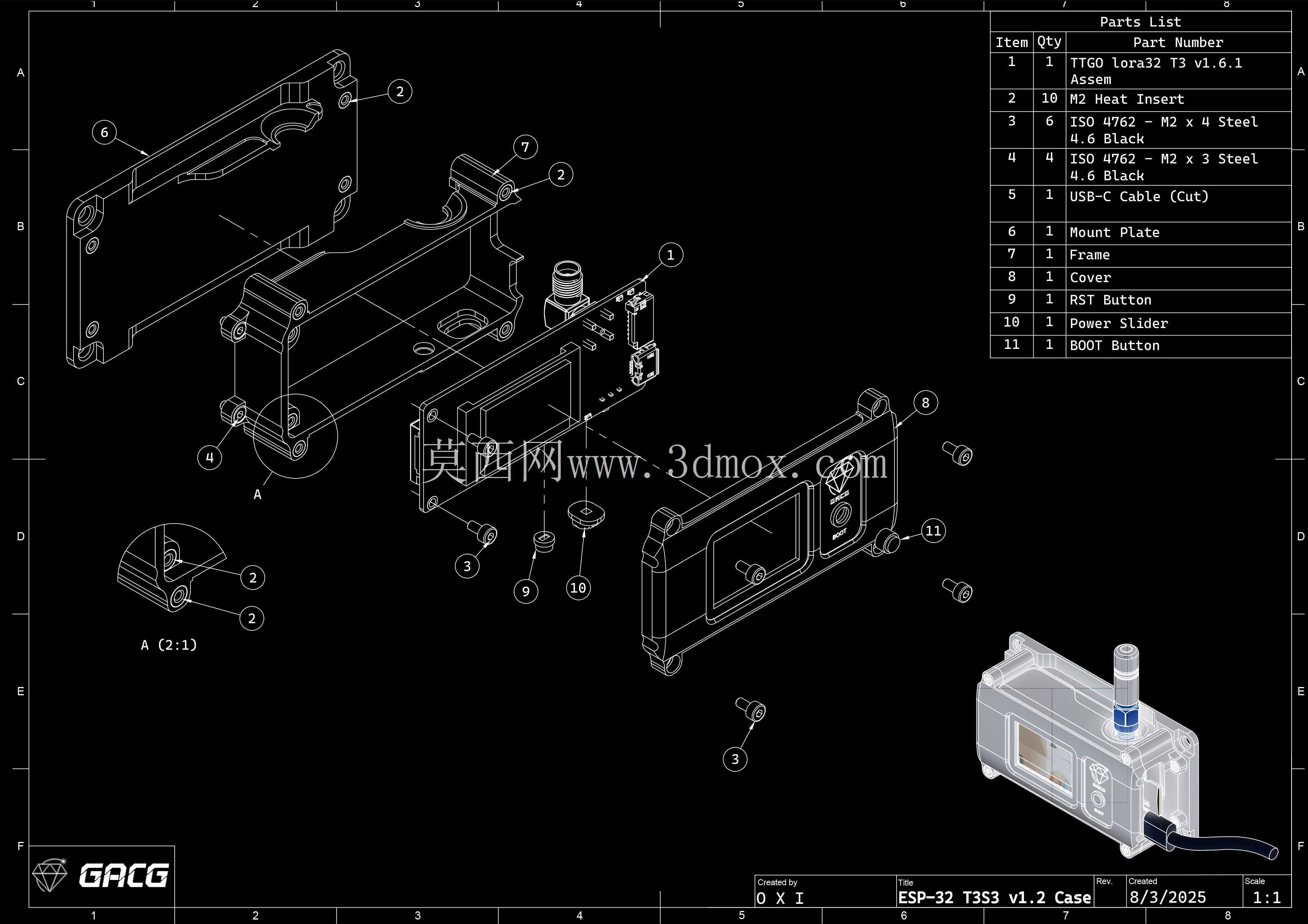

　　安装时只需先将天线接头穿过顶部过孔固定在板卡上，再将板卡对准内部柱位锁紧，放入电池接好供电线，盖好上盖锁紧四周的固定螺丝，即可直接挂装到预设位置，整个装配过程不需要额外的辅助治具，现场部署效率很高。针对不同的使用场景，外壳的壁厚统一设置为2mm，既保证足够的结构强度，也不会因为壁厚过大增加不必要的重量，挂装在轻质墙面或者薄壁设备上也不会出现固定不稳的问题。视窗位置的内表面做了磨砂处理，可减少外部光线直射屏幕时产生的反光，在强光环境下也能清晰读取屏幕上显示的节点参数、信号强度、电量信息。侧面的接口开口尺寸留了0.2mm的装配余量，即使不同批次的板卡接口位置存在微小公差，也能顺利对位，不会出现接口被壳体挡住无法插接的问题。
