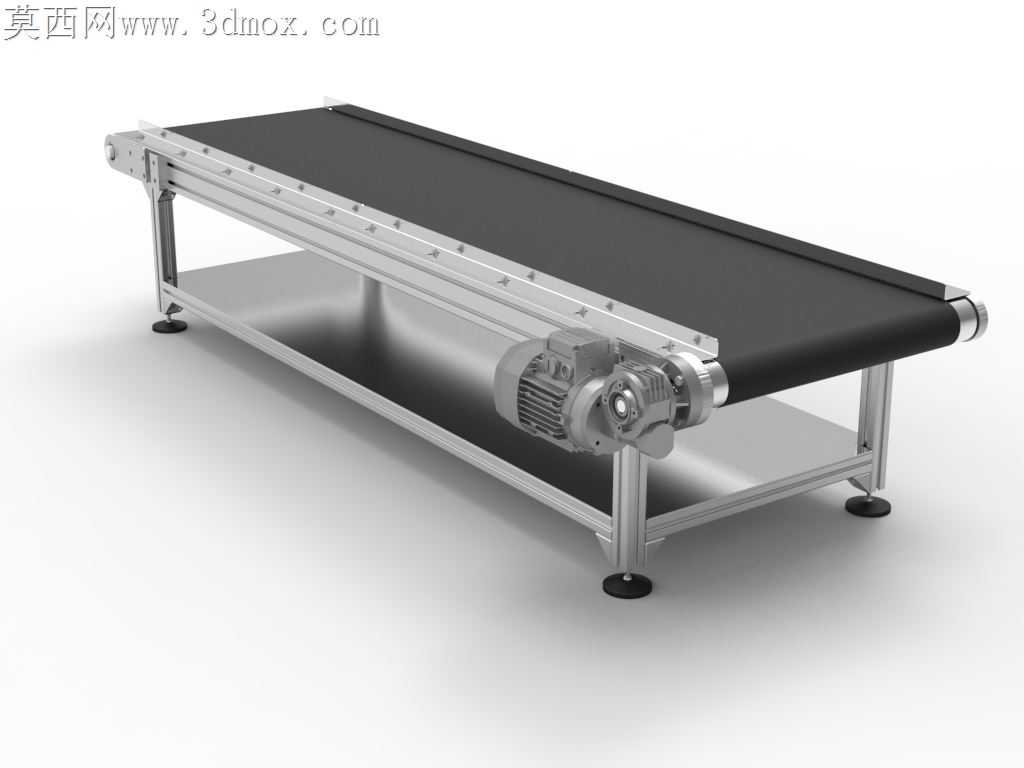

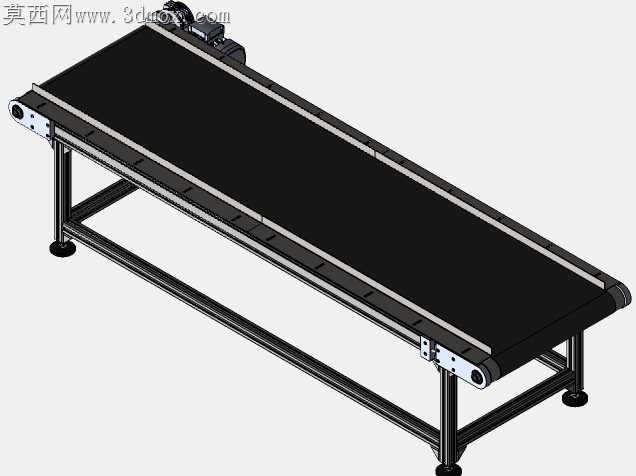

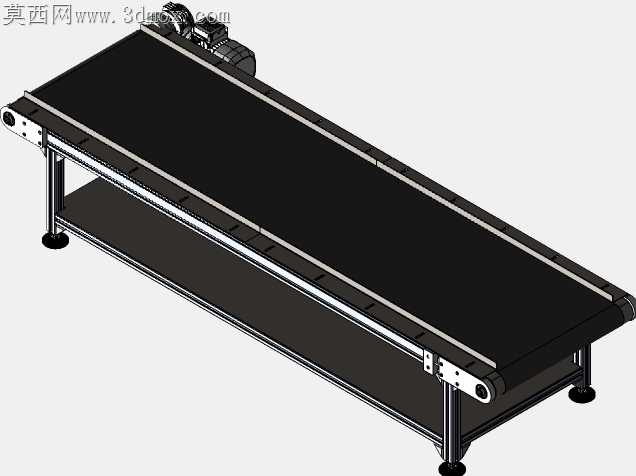

轻型铝型材框架皮带输送设备

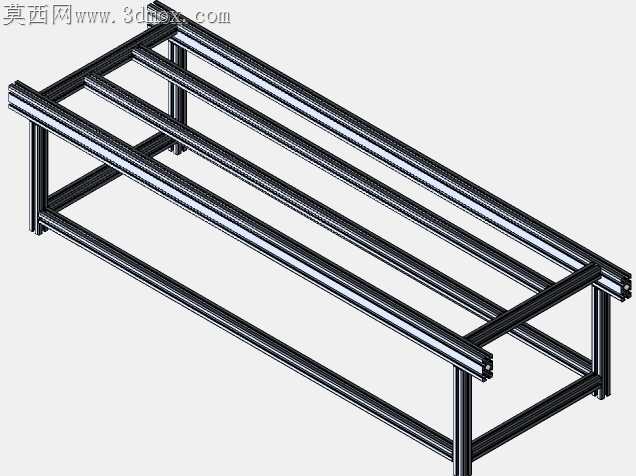

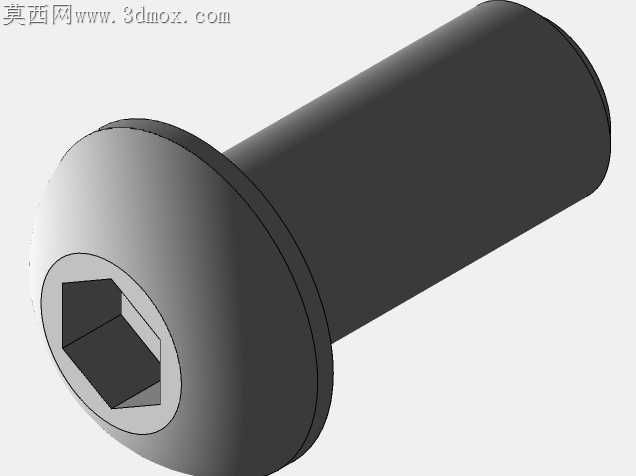

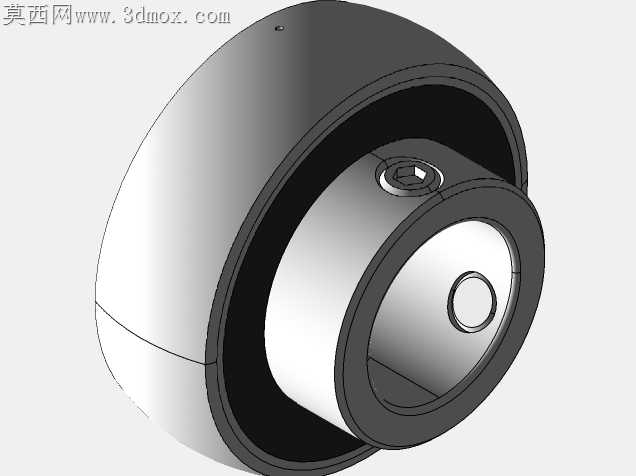

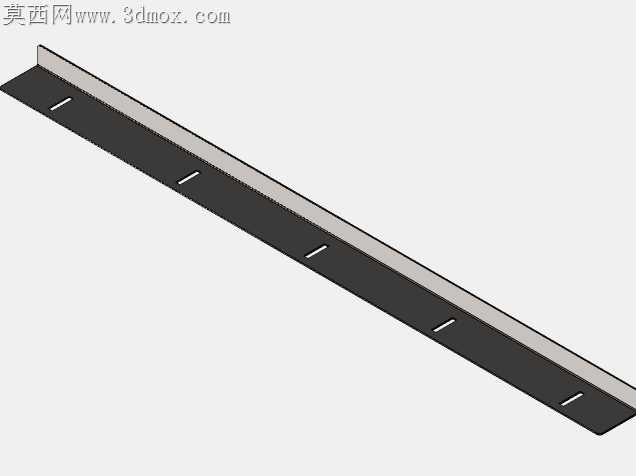

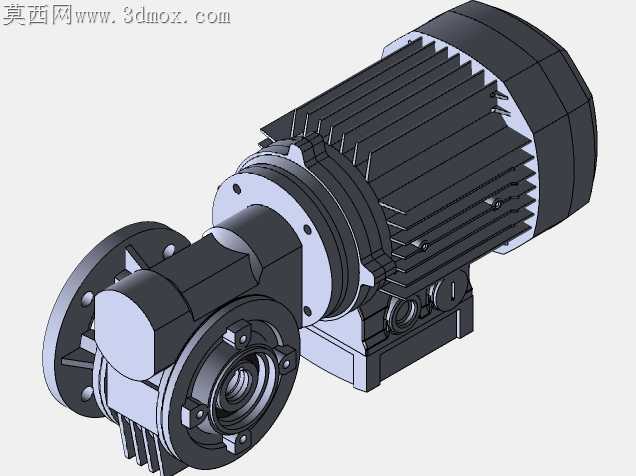

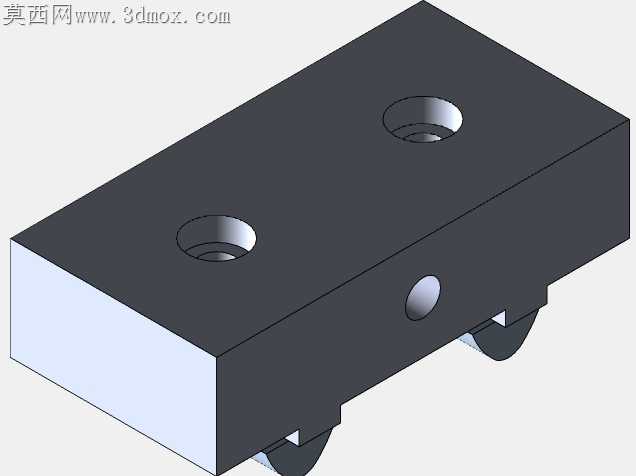

轻型物料输送场景里，传统焊接机架的输送机常面临改造成本高、机架易锈蚀、工位适配性差的痛点，这款铝型材框架的皮带输送结构，恰好针对这些现场问题做了针对性的结构适配。支脚选用标准工业铝型材搭配底部可调脚杯，不用焊接工序，所有连接位都采用配套角件与螺栓锁紧，现场组装时不需要专用焊接设备，普通内六角扳手就能完成整机组装，后期如果要调整输送长度、增减侧边挡料结构，只需要松开对应位置的螺栓更换型材段即可，不会像焊接机架那样切割后留下焊疤、破坏表面防锈层。下层置物层板直接卡入型材槽内，不用额外打孔固定，日常生产中可以放置待检工件、操作工具，不用在机架旁额外摆放置物架，节省工位周边的占用空间。驱动端的电机安装座做了腰型孔设计，皮带张紧度调整时不需要拆解整个端盖，只需要松开电机座的固定螺栓，顺着腰型孔推移电机就能调整皮带松紧，调整到位后直接锁死螺栓即可，普通一线运维人员不用借助专用工装就能完成张紧操作，大幅降低日常维护的时间成本。皮带两侧的型材边缘加装了内嵌式压条，压条刚好卡在皮带边缘与型材槽的间隙里，不会出现运行过程中皮带跑偏剐蹭机架的问题，压条采用耐磨高分子材质，长期摩擦也不会刮伤皮带表面，更换压条时只需要从型材槽内抽出旧压条、嵌入新压条即可，不用拆解整个辊筒组件。端辊的轴承座采用嵌入式安装结构，直接卡入铝型材端部的预制卡槽内，轴承座与型材的配合公差控制在0.02mm以内，运行过程中不会出现轴承座晃动导致的辊筒跳动问题，输送小型轻质零件时不会因为辊筒跳动出现物料滑落、移位的情况。底部脚杯的调节行程预留了30mm，地面不平整的车间现场，只需要旋转脚杯就能调整整机水平度，不用额外垫铁片、橡胶垫调整，保证皮带运行时不会因为机架倾斜出现单侧跑偏的问题。整个机架的铝型材表面都做了阳极氧化处理，在潮湿的车间环境里也不会出现锈蚀掉漆的问题，日常清洁只需要用抹布擦拭表面即可，不会像喷漆焊接机架那样用久了掉漆生锈，掉的漆渣污染输送的物料。
