带双料框的组件分拣输送结构

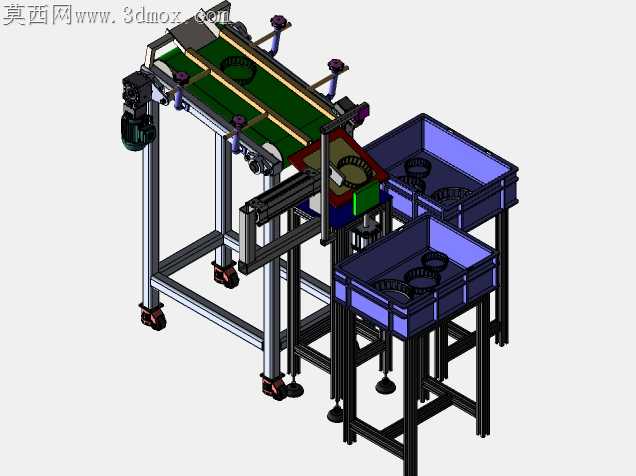

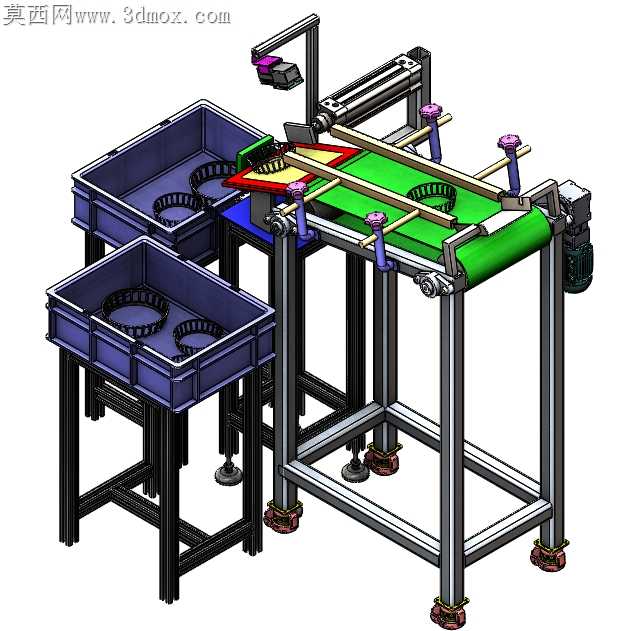

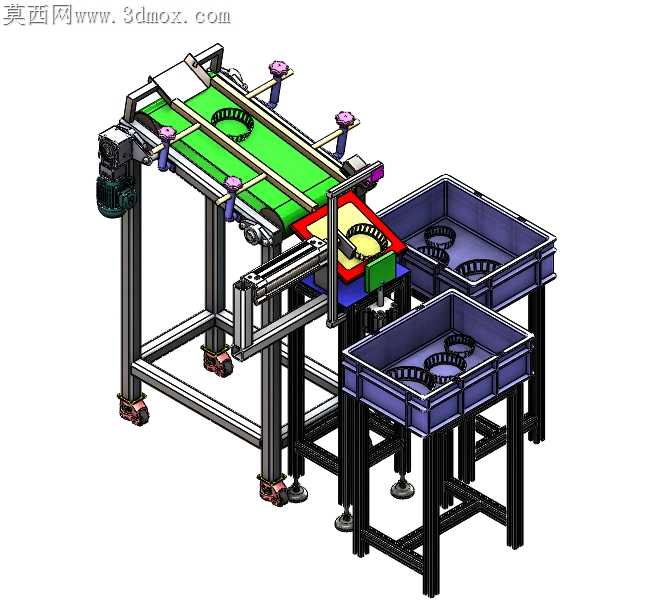

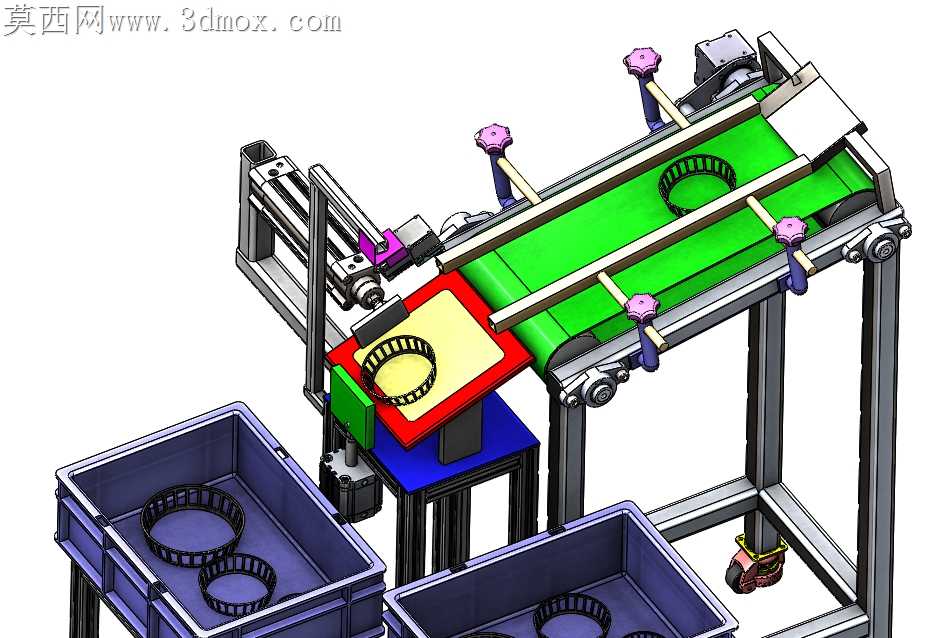

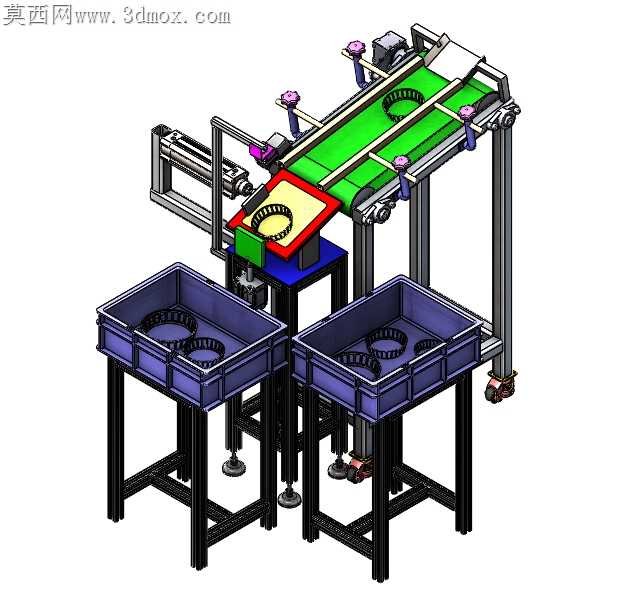

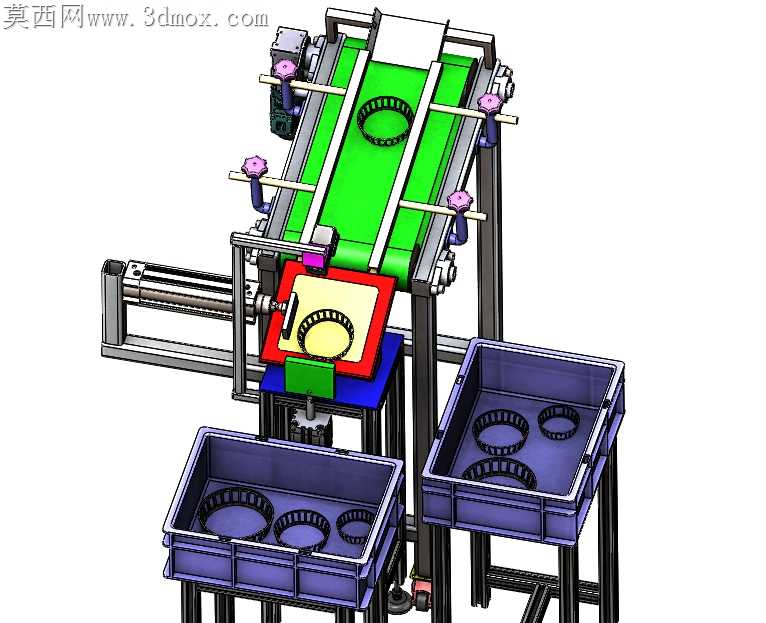

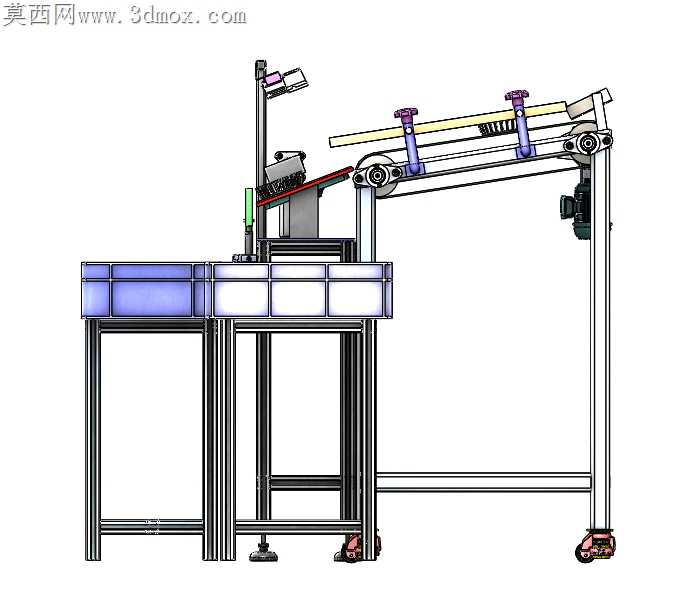

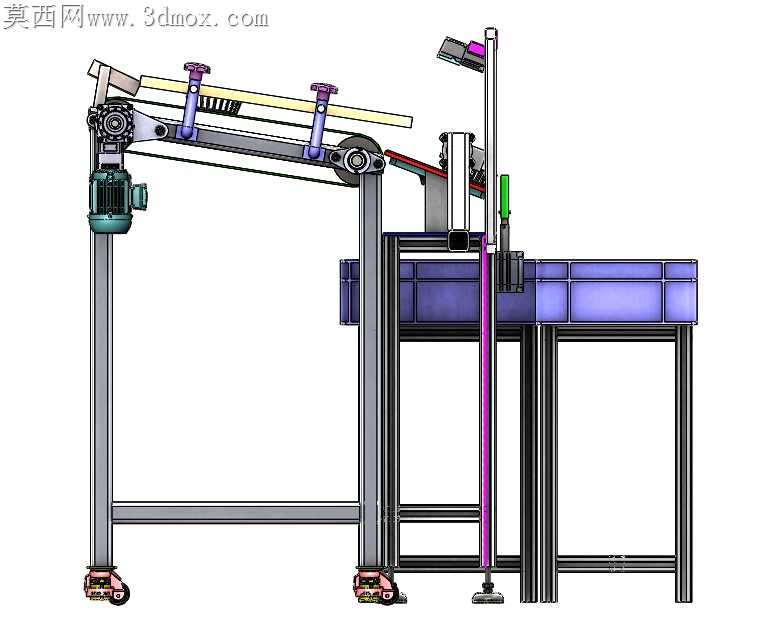

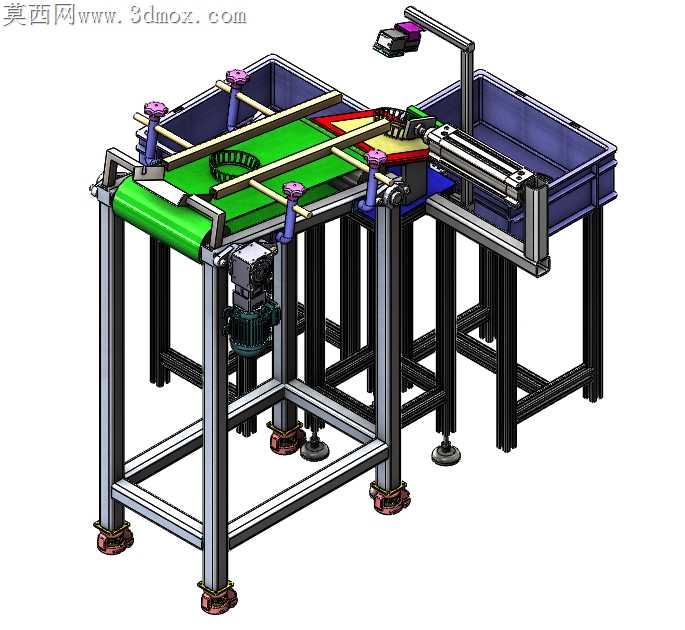

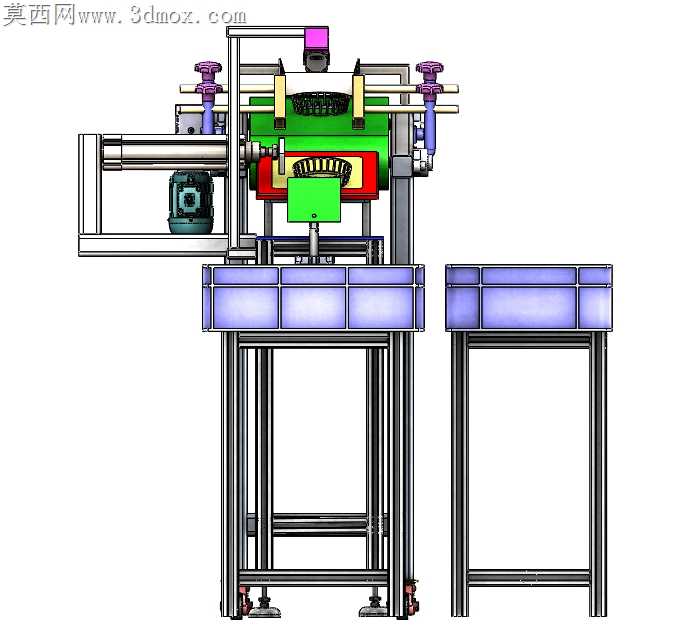

车间分拣工位最常出现的卡料、错分问题，往往不是检测环节出纰漏，而是输送段与分料执行端的衔接公差没留够。这套分拣输送结构在推料工位的衔接处做了斜角过渡处理，皮带线末端的承托板边缘做了15度的下倒角，避免带齿圈的环形组件经过时被板边卡滞，哪怕组件摆放有轻微偏斜，也能顺着倒角滑入分料工位，不会卡在皮带与推料板的缝隙里。两个接料料框的摆放位置没有做固定式锁死设计，框体底部的定位凸台刚好卡入机架台面的定位凹槽，换产时不需要拧动紧固件，直接抬走料框就能更换适配不同尺寸组件的接料容器，料框边缘做了外翻的卷边，推料时组件顺着导板滑入框内不会磕碰框边产生毛刺。皮带线的张紧机构没有采用常见的尾部螺杆张紧，而是在两侧型材支架上做了可调式的轴承座安装槽，张紧时只需要松开轴承座的锁紧螺母，顺着槽位调整辊筒位置就能绷紧皮带，不需要拆解侧边护板，日常维护时单人就能完成操作，调整完的皮带跑偏量能控制在0.5mm以内，不会因为皮带偏磨导致组件输送姿态歪斜。推料气缸的安装支架做了腰型孔调节位，气缸伸出端的推板高度可以根据组件的厚度上下调整，推板表面贴了软性缓冲垫，接触组件时不会刮伤工件表面，推料行程的限位块做了聚氨酯缓冲头，气缸推到位时不会产生刚性撞击，长时间运行也不会因为震动导致支架连接螺栓松动。机架底部搭配了可调脚杯与万向脚轮的组合，需要移位时收起脚杯就能推动整台设备换位，固定工位时放下脚杯调平，哪怕地面有轻微不平整，也能通过脚杯调整让皮带线保持水平，避免组件在输送过程中往一侧滑移。分料工位的检测支架做了多位置安装孔位，可以根据不同组件的检测需求调整传感器的安装高度与角度，不需要额外焊接支架，适配不同规格环形组件的分拣需求，导料板的倾斜角度经过反复调整，组件被推入料框时的下落速度刚好能平稳落在框内，不会因为冲击力过大弹出料框。
