带摄像头的ESP32-S开发板结构设计

项目分类:通讯工具类 发布时间:2020-06-29 ID:117219
  • 带摄像头的ESP32-S开发板结构设计
  • 带摄像头的ESP32-S开发板结构设计
  • 带摄像头的ESP32-S开发板结构设计
  • 带摄像头的ESP32-S开发板结构设计
  • 带摄像头的ESP32-S开发板结构设计

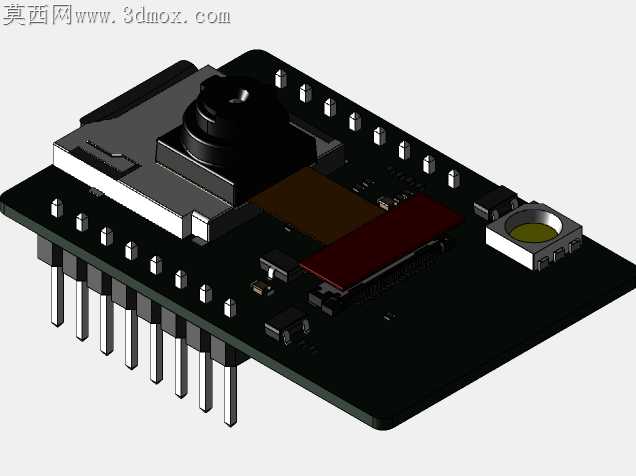

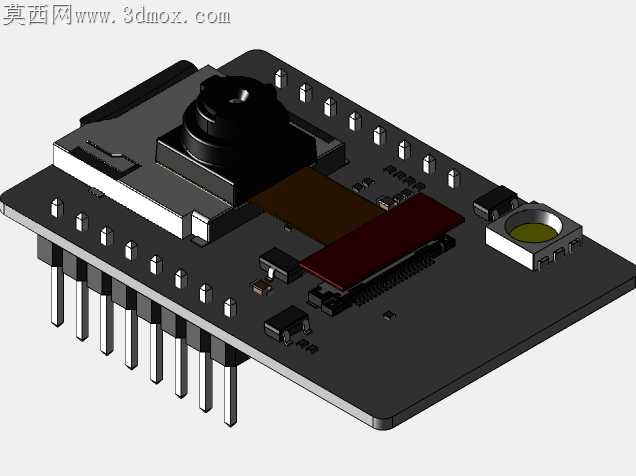

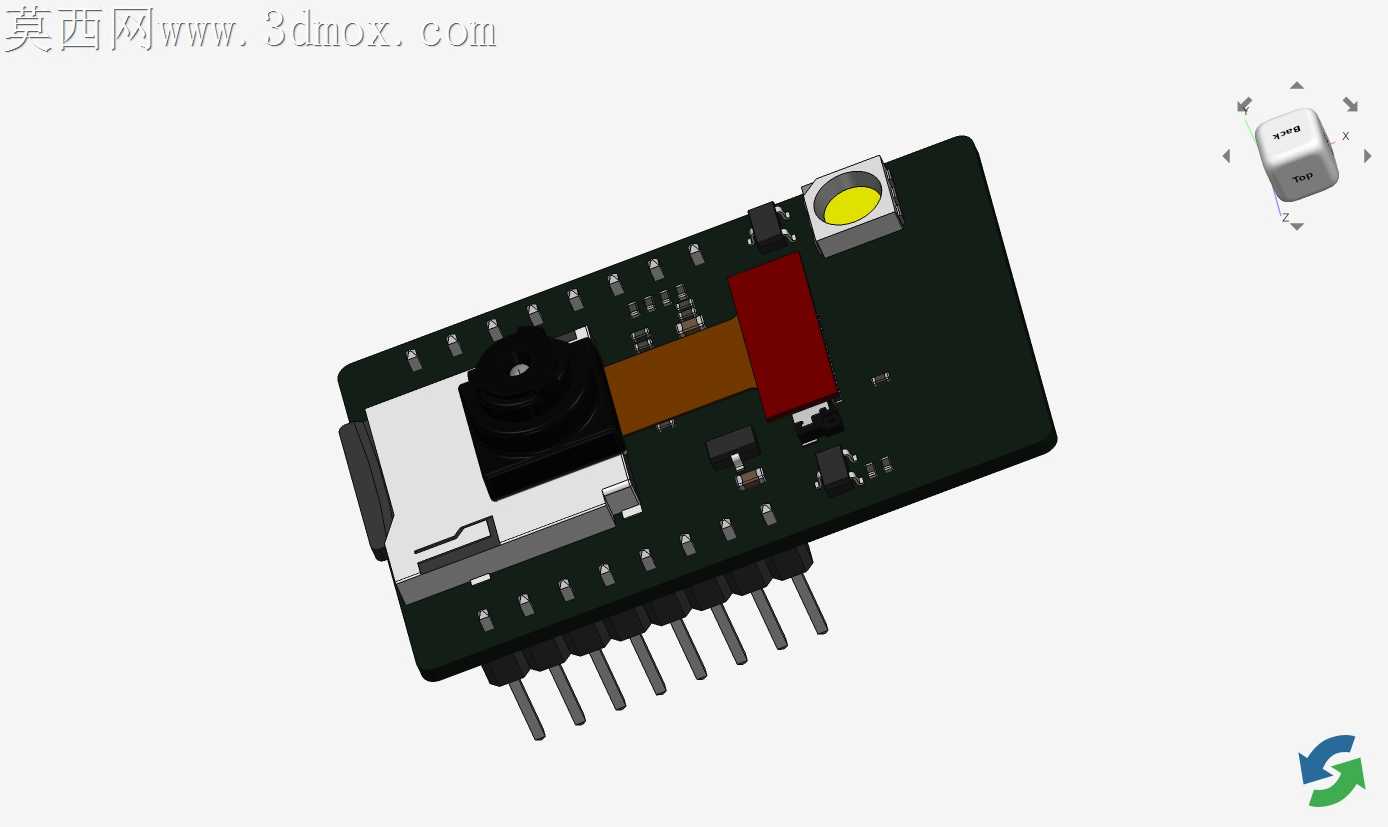

嵌入式开发板的小批量打样环节,最容易被忽略的就是板载外设与排针的空间干涉问题,这款带摄像头的ESP32-S模块在结构排布上,刚好踩中了很多新手设计容易踩的公差坑。摄像头模组通过软排线连接主板,软排线的弯折半径没有做冗余预留的话,组装时很容易出现排线折损、金手指接触不良的问题,模型里特意把排线的走线路径做了1.2mm的抬升空间,避开了板上电解电容的顶部棱角,哪怕组装时排线有轻微偏移,也不会被电容棱角刮破绝缘层。板载的USB接口边缘和侧边排针的间距留了2.8mm,刚好能容纳常规USB公头的外壳厚度,不会出现插U盘时被排针挡住、插不到底的情况,很多开源设计里这个间距只留了2mm,实际组装后经常出现USB接触不良的问题,这里的尺寸取舍是经过多轮打样验证的。摄像头模组的固定座没有做完全封死的围边,而是留了0.3mm的侧向间隙,适配不同批次摄像头模组的外壳尺寸公差,不用在组装时强行挤压模组,避免把CMOS传感器压歪导致成像模糊。排针的伸出长度做了精准控制,插在标准面包板上时,板底和面包板表面留了1.5mm的空隙,不会把板底的焊盘压在面包板上造成短路,也能让板底的空气正常流通,带走芯片工作时产生的热量。板上的复位按键和BOOT按键放在了板子的侧边,没有和摄像头模组在同一面,调试时按按键不会碰到摄像头的对焦环,避免误碰导致对焦偏移。天线区域的铺铜做了净空处理,模型里特意把天线区域的板边做了圆弧过渡,没有尖锐的直角,减少信号发射时的尖角衍射效应,提升WiFi信号的稳定性。电池座的位置放在了摄像头模组的另一侧,和摄像头的金属外壳做了物理隔离,避免电池的金属外壳和摄像头屏蔽罩接触造成短路,电池座的卡扣高度做了0.8mm的限位,装入电池后不会高出板上最高的元件,收纳时不会被其他部件挤压导致电池脱落。
