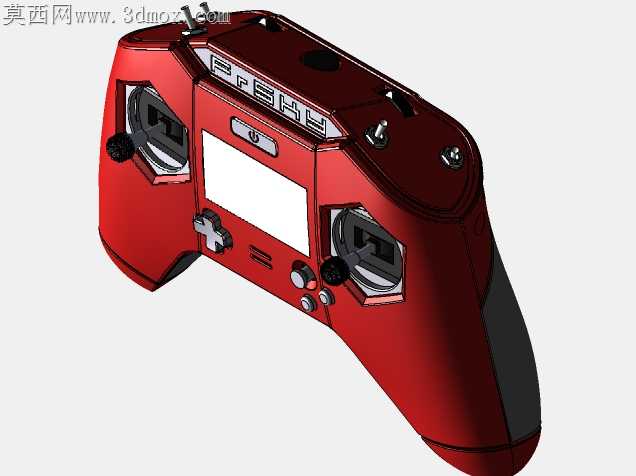

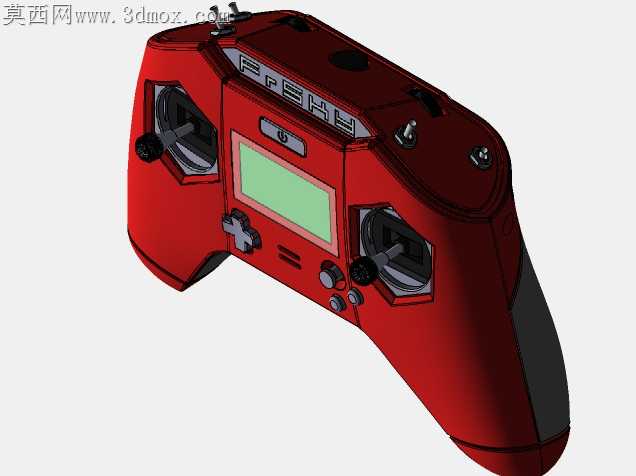

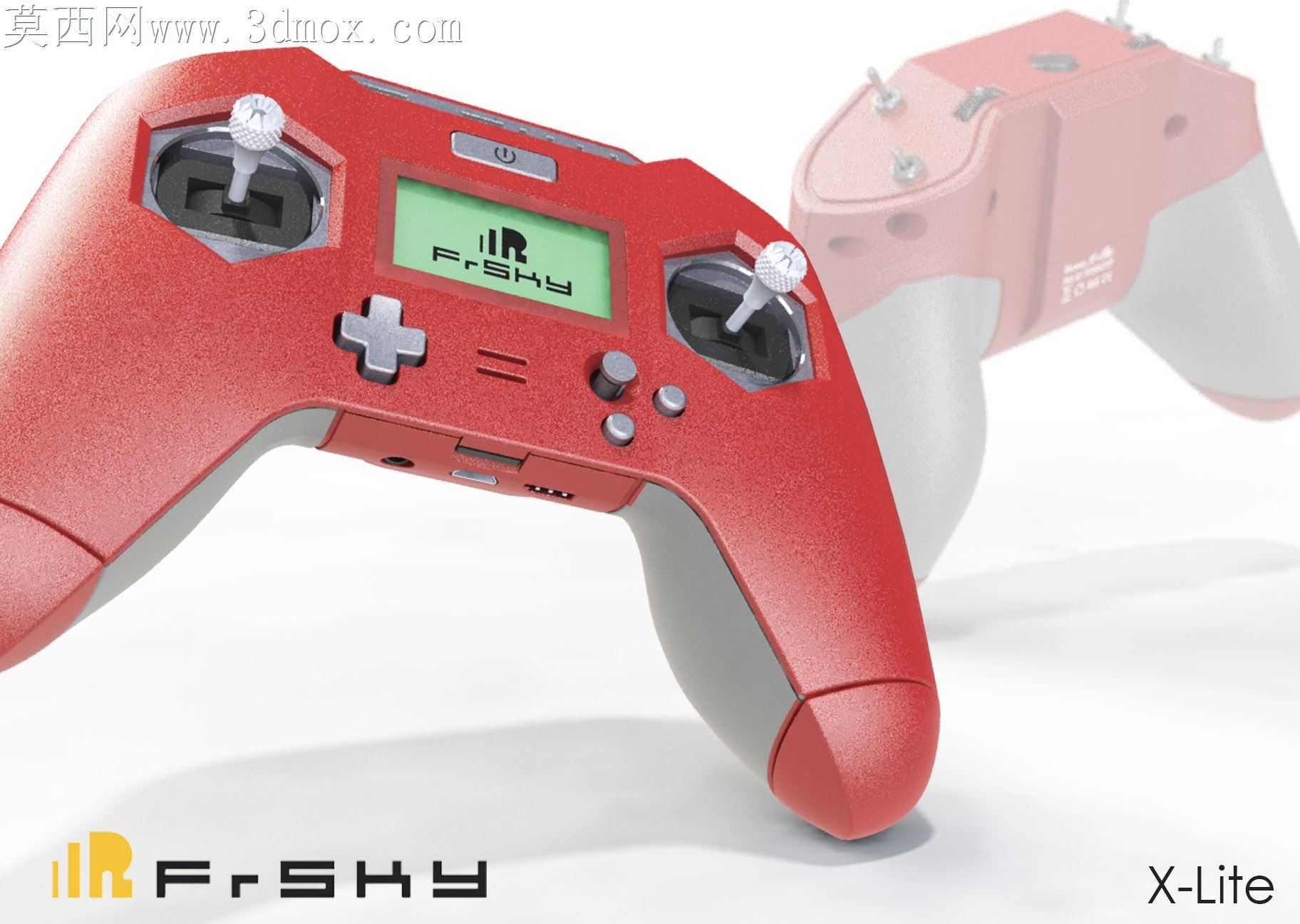

FrSky X-Lite航模遥控器外观结构设计

手持类遥控设备的曲面贴合度一直是手板加工阶段最容易出问题的环节，握把处的曲面弧度如果只靠视觉参考调整，打样后很容易出现指腹贴合空隙、长时间握持硌手的问题，这套FrSky X-Lite的外部结构在曲面过渡上做了很细致的取舍。握把区域的双材质分界没有做生硬的直角棱边，红色主壳体与灰色防滑握覆层的衔接处做了0.3mm的下沉台阶，既给软胶包覆预留了装配公差余量，也能避免日常使用中接缝处积灰卡渣，不会出现使用一段时间后接缝边缘藏污纳垢难以清理的问题。正面摇杆的安装沉台做了微凸的环形围挡，比周边壳体高出1.2mm，日常放置的时候摇杆头不会直接接触桌面，能避免摇杆电位器因为长期受压出现中位偏移，这个细节在很多同类型手柄遥控的结构设计里很容易被忽略，往往要等到用户反馈摇杆易损才会追加修改。十字方向键的周边做了内凹的导向弧面，按键边缘和壳体的间隙控制在0.15mm，既不会因为间隙过小出现按键卡滞，也不会因为间隙过大进灰影响内部触点寿命。正面的显示屏安装槽做了周圈的防水凸筋，就算户外飞航模的时候遇到零星小雨，水珠也会顺着凸筋外侧流走，不会直接渗进屏幕缝隙造成显示故障。顶部的拨杆安装位做了错位排布，不同功能的拨杆高度差控制在5mm，单手拇指操作的时候不会误触相邻拨杆，握姿状态下食指刚好能搭到顶部的微调按键，不需要刻意挪动手指就能完成参数微调。壳体上的散热开槽没有开在握持区域的正下方，而是布置在按键区下方的非接触位置，既保证了内部电路的散热通路，也不会因为手掌堵住槽口影响散热效果，更避免了手心出汗的时候汗液顺着槽口流进内部电路板。电池仓的卡扣做了隐藏式设计，和壳体曲面完全齐平，没有突出的卡扣拨块，不会在握持的时候硌到掌心，卡扣的扣合行程做了2mm的冗余量，就算壳体因为温度变化出现轻微形变，也不会出现电池仓盖松脱的问题。所有的壳体分模线都布置在视觉不易察觉的侧边位置，手板加工的时候不需要额外做太多打磨工序就能获得顺滑的外观质感，后续量产开模的时候也能减少飞边处理的工作量。
