医用氧气流量调节与湿化装置三维设计

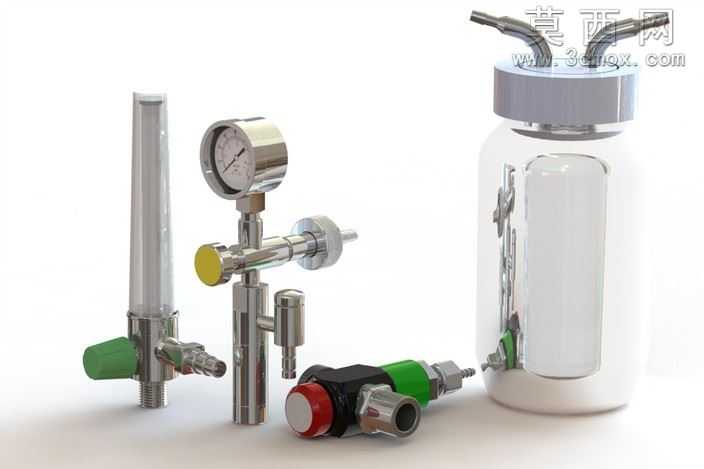

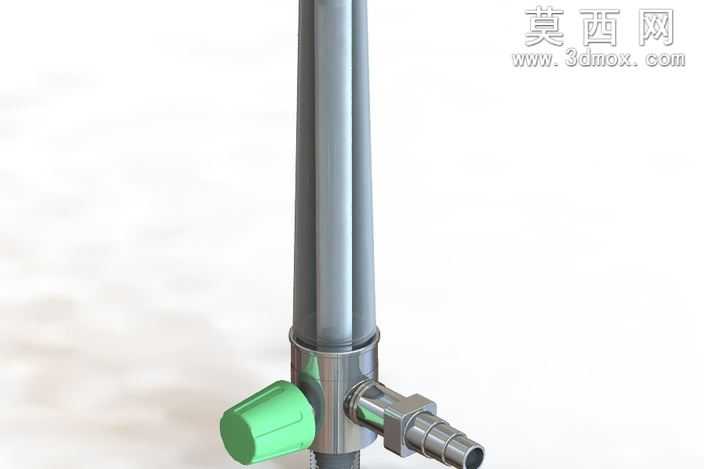

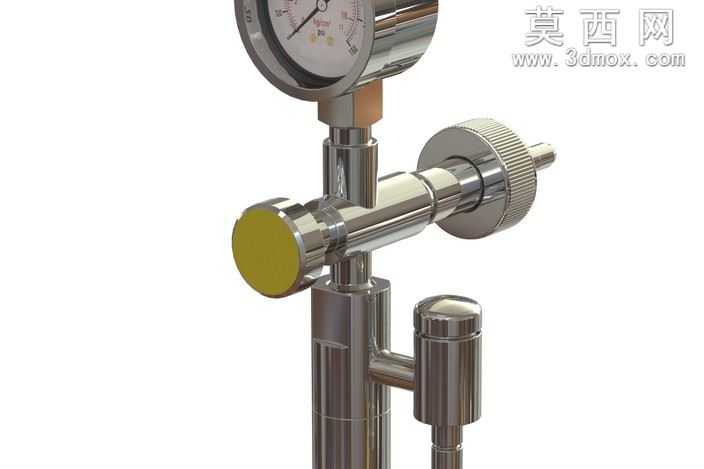

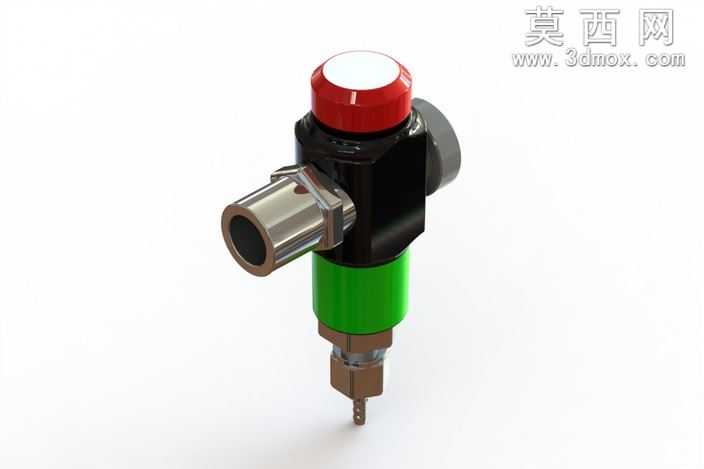

本作品为医用供氧终端配套的氧气调节与湿化组件三维模型，建模过程严格参照真实医用氧气吸入器的实物比例与结构逻辑完成，整体采用SolidWorks进行全参数化建模，所有零部件均保留可编辑的参数特征，方便后续根据不同临床场景的需求调整尺寸规格。建模阶段首先拆解整套装置的功能模块，将其划分为压力检测单元、流量调节单元、湿化储液单元、快速连接接头四个核心部分，逐一完成单个零件的特征绘制：针对压力表部分，重点还原表盘刻度纹理、表壳金属包边、接头螺纹的细节特征，通过螺旋线扫描生成标准医用气体管路螺纹，保证接口尺寸的通用性；流量调节阀部分还原旋钮的防滑纹理、阀芯的锥形调节结构、阀体的气路通道，通过布尔运算完成内部流道的空腔构建，清晰展示氧气从接入端到输出端的完整路径；湿化瓶部分区分透明PC瓶身、ABS瓶盖、内置通气管、出氧接口的不同材质特征，瓶身做薄壁抽壳处理，还原真实产品的壁厚参数，瓶盖部分还原与阀体连接的卡扣密封结构，保证装配逻辑与实物一致；快速接头部分还原按压锁紧结构、密封圈卡槽、不同规格的气路接口，还原临床使用中可快速插拔更换的结构特性。材质渲染阶段针对不同部件的真实材质做对应设置：金属阀体、接头、压力表壳采用抛光镀铬金属材质，调整反射粗糙度模拟医用金属配件的光洁质感；调节旋钮采用哑光绿色、红色工程塑料材质，区分不同功能旋钮的视觉标识；湿化瓶采用高透明聚碳酸酯材质，添加轻微的折射与色散参数，模拟透明塑料的通透质感，同时在瓶内预设半透明的湿化液液位，还原真实使用状态下的视觉效果；密封垫圈采用黑色哑光橡胶材质，调整表面粗糙度还原橡胶的哑光质感。装配阶段严格遵循实物的装配顺序，通过同轴心、重合、螺纹配合等装配约束完成整套组件的总装，所有活动部件保留合理的活动自由度，可模拟流量旋钮旋转、接头插拔的动作过程，同时完成干涉检查，确保所有零件之间无结构干涉，装配关系符合真实产品的生产装配逻辑。整套模型完整还原了医用氧气吸入装置的外观细节与内部结构，既可以作为医疗设备结构设计的参考素材，也可用于医用供氧相关的教学演示、产品宣传渲染素材使用，模型细节丰富，结构逻辑清晰，完整呈现了这类医疗供氧配件的设计要点与功能特性。
