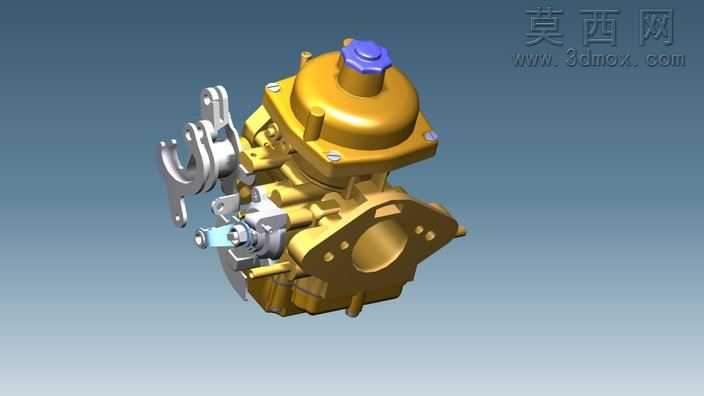

摩托车等真空膜片式化油器结构三维模型

本模型采用SolidWorks进行全参数化三维建模，完整还原摩托车等真空膜片式化油器的全部结构细节，建模过程遵循机械设计的装配逻辑，按照从下到上、从主体到附件的顺序完成各零件的绘制与装配。首先完成化油器中体、上盖、下体三大主体壳体的建模，壳体部分采用铸铝材质的视觉表现，通过赋予亚光金属材质、添加细微的铸造肌理质感，还原真实化油器壳体的压铸成型外观，壳体上的安装孔位、法兰对接面、气道开孔均按照实物比例精准绘制，保证各接口的尺寸匹配性。随后完成内部柱塞、真空膜片、油针、浮子室、量孔、怠速油道等核心功能部件的建模，其中油针的锥度、量孔的孔径、柱塞的行程限位结构均做了精细化还原，金属运动部件赋予亮面镀锌或镀铬材质，与铸铝壳体形成明确的材质区分，密封胶圈、膜片等橡胶部件赋予哑光黑色弹性材质，还原橡胶件的柔软质感。外部的油门摇臂、阻风门结构、怠速调节螺钉、进油接头等附件也逐一完成建模，摇臂的铰接结构、调节螺钉的螺纹细节都做了清晰呈现，各运动部件保留了合理的装配间隙，可直观展示化油器的油门联动、真空膜片升降、油针升降控制供油量的工作逻辑。渲染阶段采用渐变蓝灰背景，搭配柔和的三点布光，主光源从左上方照射突出主体的金属光泽，辅助光源补光消除暗部死黑，轮廓光勾勒化油器的外部轮廓，让各部件的结构层次清晰可辨。设计过程中充分考虑化油器作为摩托车燃油供给核心部件的功能特性，所有结构均围绕燃油与空气的精准混合、不同工况下的供油匹配逻辑搭建，既保证了外观的高度还原，也完整呈现了内部的油路、气路走向，可用于摩托车动力系统的结构教学、维修参考以及改装方案的验证演示，清晰展现化油器如何通过节气门开度变化、真空度驱动膜片带动油针升降，实现不同转速负荷下的空燃比调节，满足发动机不同工况的供油需求。
