可3D打印多模式摄影叶片快门结构

这套叶片快门结构主要面向胶片摄影改装、大画幅相机自制、光学实验平台搭建等场景使用，区别于市面量产的金属快门组件，整体结构完全适配熔融沉积成型3D打印工艺，无需高精度金属切削设备即可完成实体制作，能大幅降低小众摄影器材改装、光学教学教具制作的成本门槛。从实际使用功能来看，整套机构覆盖了摄影场景常用的灯泡模式、慢速曝光、快速曝光以及闪光同步四种工作模式，不同模式下的叶片开合时序、开度保持时长都通过内部的齿轮组、拨杆限位结构做了机械层面的硬限位，无需额外加装复杂的电子控制单元，纯机械结构即可完成全部曝光动作，适配无电子触点的老式镜头、自制大画幅镜头的曝光控制需求。

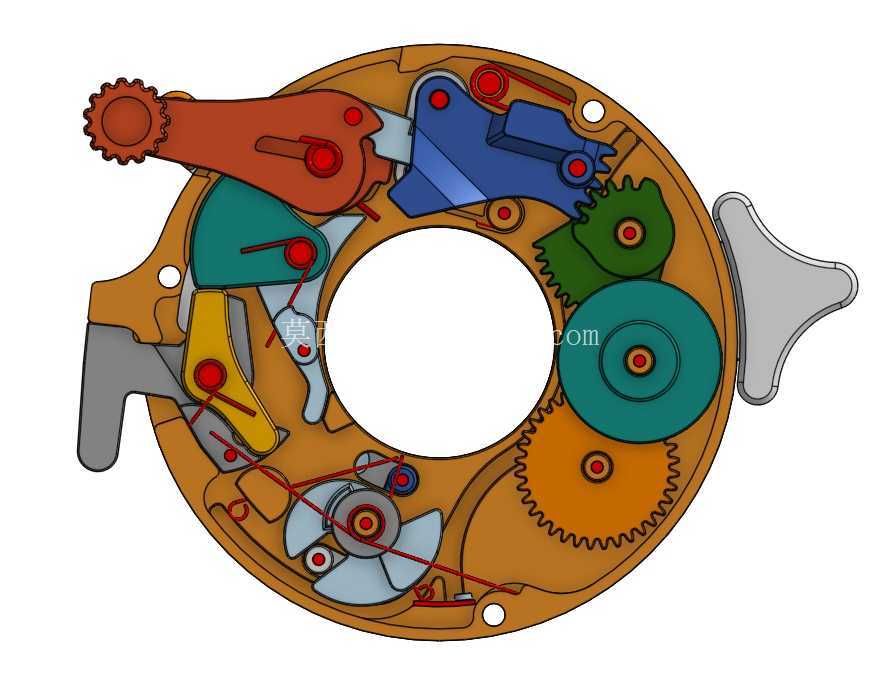

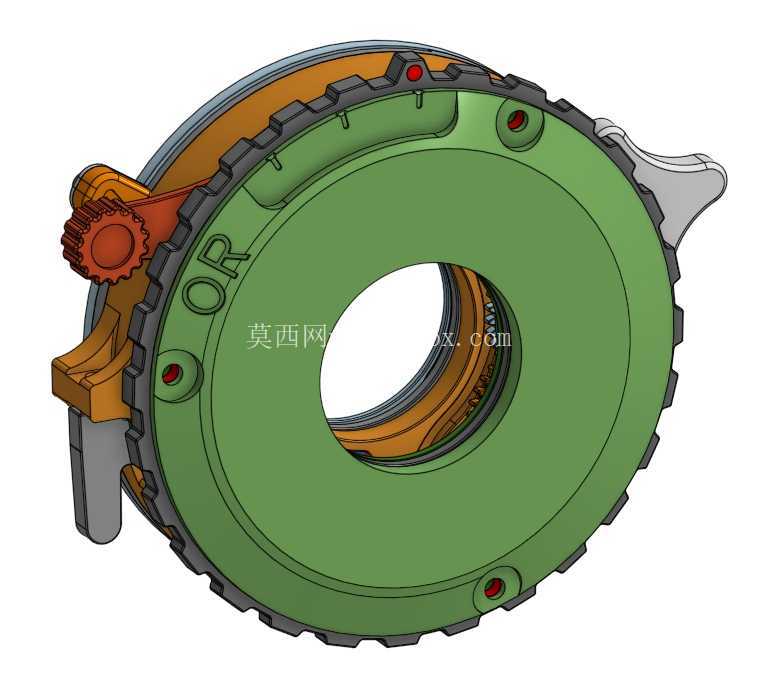

设计层面上，整套结构采用同轴分层布局，核心的叶片驱动环布置在主体基座的环形槽内，外圈的调节齿圈直接和驱动齿轮啮合，拨动手动拨杆即可带动齿圈转动，进而驱动沿圆周均布的快门叶片完成同步开合，每片叶片的转轴孔都做了间隙补偿设计，考虑到3D打印的层纹公差以及材料冷却收缩率，转轴配合间隙预留了0.15mm的活动量，既不会因为间隙过大出现叶片晃动漏光，也不会因为间隙过小导致转动卡滞。叶片的型线采用等速运动曲线设计，开合过程中每片叶片的运动行程一致，不会出现开度偏心的问题，全开状态下的通光孔径满足中画幅镜头的像场覆盖要求，边缘无遮挡暗角。

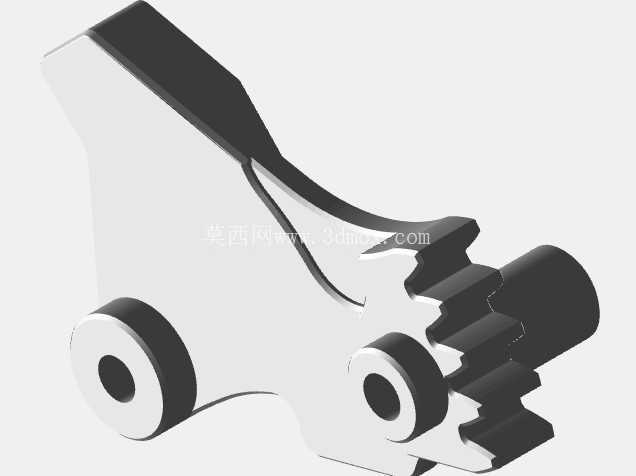

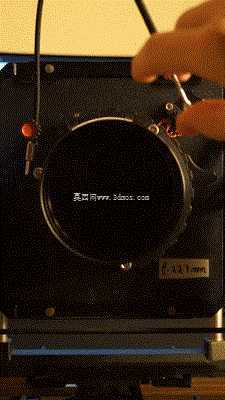

安装边界方面，整套结构的外圈为带防滑齿的环形壳体，外径尺寸适配常规镜头的标准滤镜螺纹接口，可直接通过转接环对接不同口径的摄影镜头，后端预留了标准的胶片仓或者图像传感器安装位，安装基准面的平面度公差控制在0.1mm以内，能保证通光孔中心和镜头光轴完全重合，避免出现画面一侧清晰一侧模糊的偏心问题。结构上的所有受力部位，比如拨杆转轴、齿轮啮合齿、叶片驱动销都做了加厚处理，即便是使用PLA这类常规3D打印材料制作，也能承受数千次的开合动作不会出现断裂磨损，若使用PETG或者尼龙材料打印，使用寿命还能进一步提升。

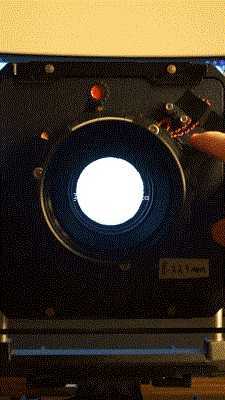

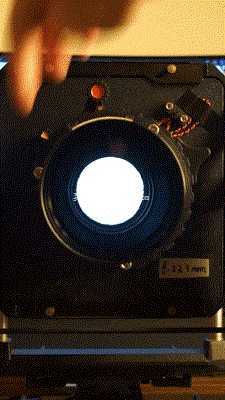

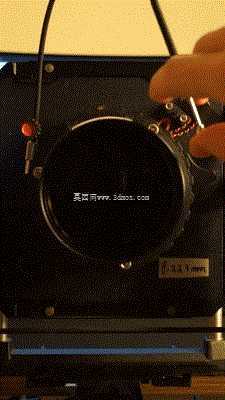

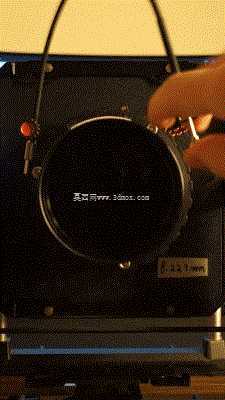

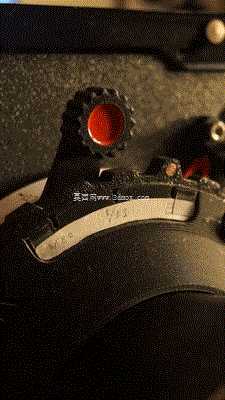

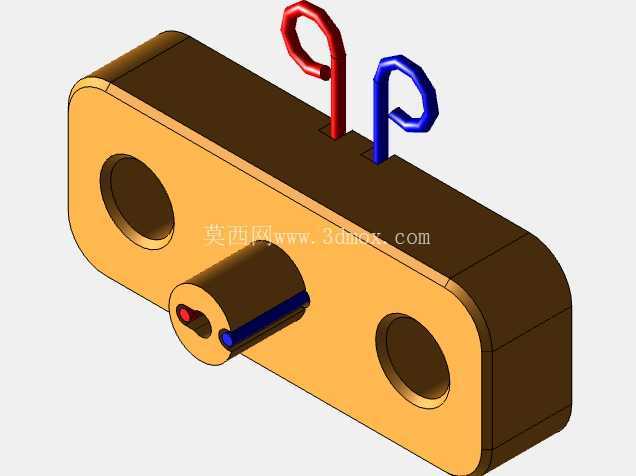

在实际装配逻辑上，整套结构没有使用特殊规格的紧固件，所有零件之间的连接都通过自身的卡扣结构、定位凸台完成定位，仅需少量常规规格的螺丝即可完成整体组装，装配过程不需要专用工装，普通爱好者按照结构对位即可完成拼装。内部的齿轮传动比经过反复调校，拨杆的操作行程和叶片开合速度做了匹配，快速档下叶片从全闭到全开再回到全闭的行程控制在1/125秒档位，满足日常户外日光拍摄的曝光需求，慢速档下可通过拨杆的停留位置自由控制曝光时长，灯泡模式下可保持叶片常开，用于长曝光拍摄场景，闪光同步档下的叶片全开时机和触点触发时机做了机械同步，可外接闪光灯完成闪光拍摄。整套结构的所有外露边缘都做了圆角过渡处理，没有尖锐的棱角，装配和使用过程中不会划伤镜头镜片或者操作人员，环形壳体的外圈防滑齿做了0.8mm的齿高设计，手动调节模式时的阻尼感适中，不会出现打滑或者调节过紧的问题。
