可3D打印相机叶片快门机械结构

这款叶片快门结构主要适配大画幅胶片相机、定制化光学实验平台以及开源摄影器材改装场景，区别于常见的焦平面帘幕快门，叶片式快门布置在镜头光阑位置，可实现全画幅通光同步，在闪光摄影场景下能做到全速度段同步闪光，不会出现帘幕快门高速档闪光仅曝光局部画面的问题，同时快门开合过程中叶片沿固定导槽做圆弧收合运动，通光孔径从中心向外均匀开合，曝光均匀性优于单侧运动的帘幕结构，适合大口径光学通路的通光控制需求。

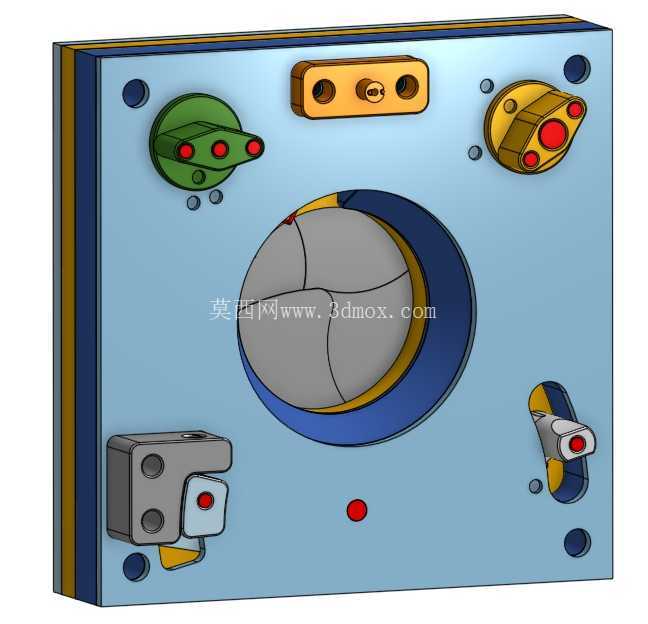

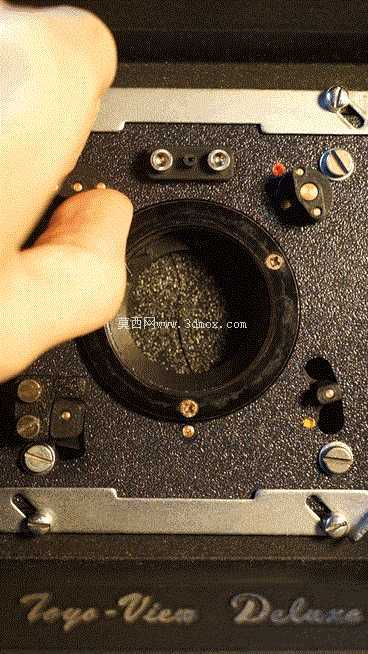

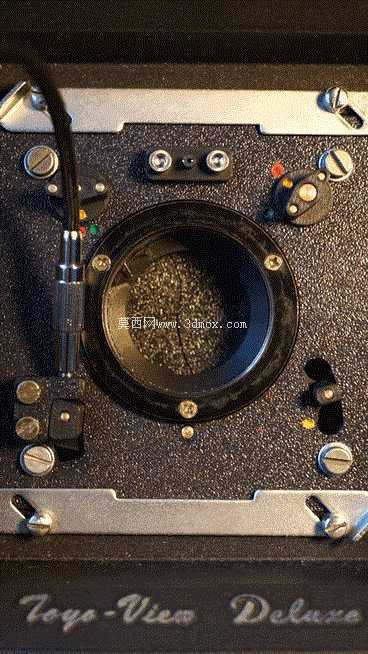

整套结构以一块矩形安装基板作为核心承载件，基板中心预留大尺寸圆形通光孔，作为光路通行的核心通道，通光孔外围设置环形叶片安装槽，多片扇形快门叶片叠层布置在槽内，每片叶片通过端部的定位销与外侧的驱动转盘联动，驱动转盘转动时带动所有叶片同步沿导槽滑动，实现通光孔的全开与闭合动作。基板上分散布置的多个带红色标识的调节点位，分别对应快门速度调节、B门锁定、闪光触发触点的安装位，不同位置的限位凸台用于约束驱动转盘的转动行程，对应不同快门档位下的开合角度，避免叶片过位卡滞。

设计过程中优先考虑了3D打印的工艺适配性，所有零件的壁厚均控制在1.2mm以上，无小于0.8mm的悬空薄壁结构，叶片与导槽之间预留0.15mm的配合间隙，既避免打印层厚带来的运动卡滞，又不会因间隙过大导致叶片错位漏光。驱动结构采用多组凸轮与连杆组合的方式，无需额外的减速齿轮组，手动扳动上弦拨杆即可完成驱动弹簧的储能，释放时弹簧带动驱动转盘快速转动，完成一次开合动作，弹簧的预紧力可通过基板侧面的调节螺钉微调，以此适配不同粘度的润滑条件与温度环境下的快门速度稳定性。

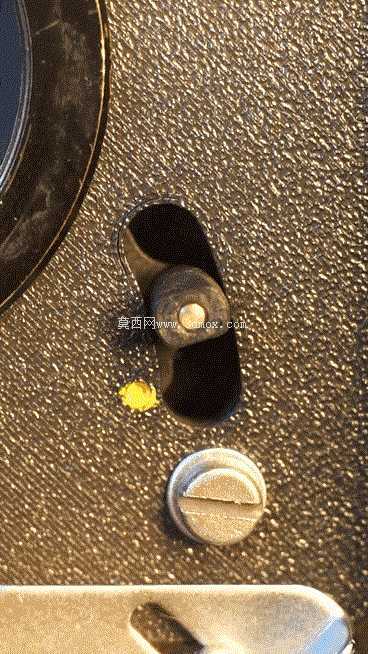

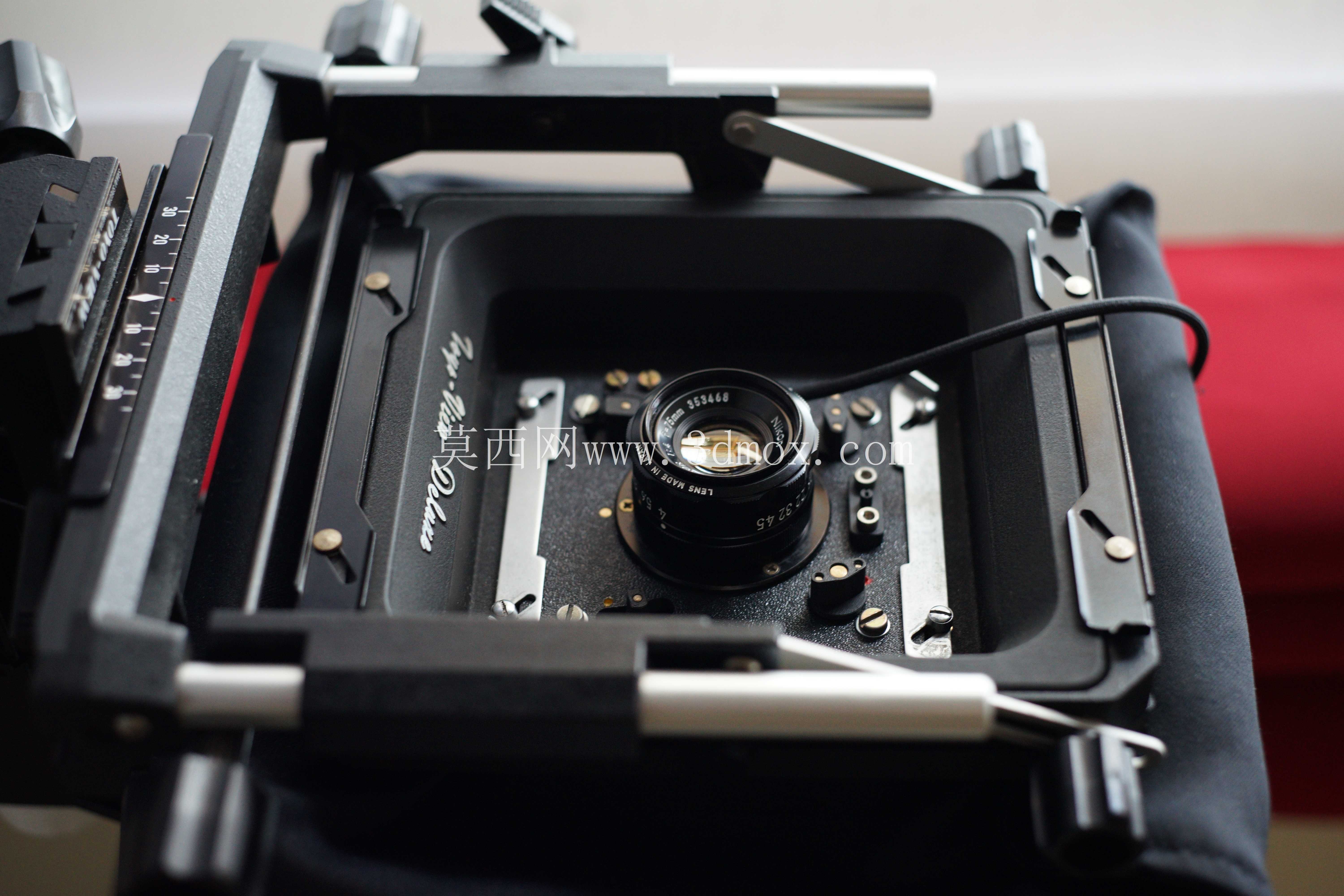

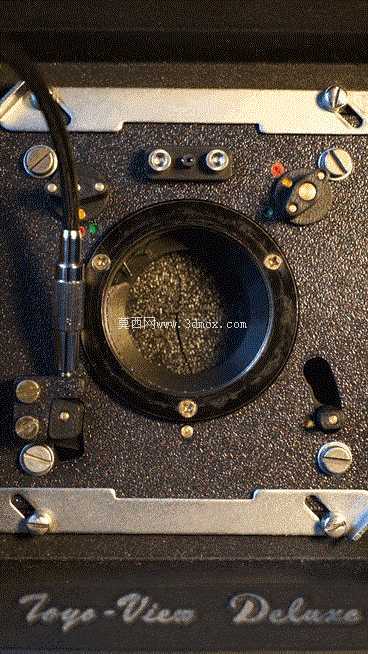

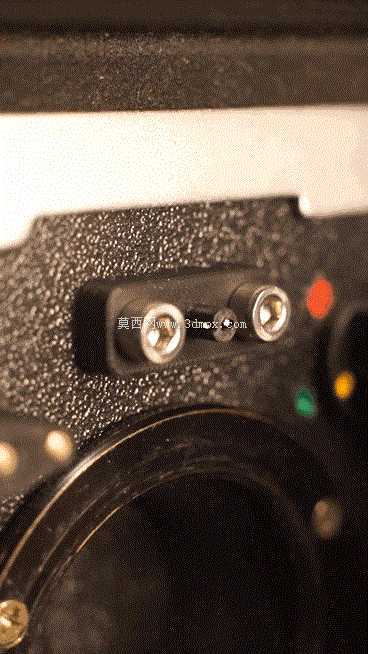

安装边界上，基板四周预留的沉头安装孔位可直接适配标准大画幅镜头板的安装尺寸，无需额外制作转接件即可固定在镜头与机身之间的标准法兰位置；基板上的两个异形安装座分别用于固定快门释放拨杆与闪光同步触发开关，触发开关的触发时机可通过调整安装座的前后位置微调，保证闪光触发与叶片全开时刻完全同步，避免出现闪光不同步导致的曝光不足问题。左下角的锁定机构可实现B门功能，拨下锁定杆后叶片保持全开状态，适合长时间曝光的拍摄需求，松开锁定杆后叶片在弹簧作用下自动闭合。

实际使用中，这套快门结构可覆盖1/125s到B门的常用快门速度范围，通光孔径最大可支持直径60mm的光学通路，足够覆盖大画幅镜头的最大像场，所有运动部件均采用自润滑设计，打印材料选择PETG或ABS即可满足长期使用的耐磨需求，无需额外添加金属轴套，降低了自制改装的成本与加工难度。叶片叠层处设计有0.1mm的叠边量，闭合状态下完全遮挡通光孔，不会出现漏光问题，叶片边缘做了倒圆角处理，开合过程中不会出现相邻叶片刮蹭掉屑的情况，长期往复运动的可靠性有充足保障。
