板端贴片式USB-C接口精密结构设计

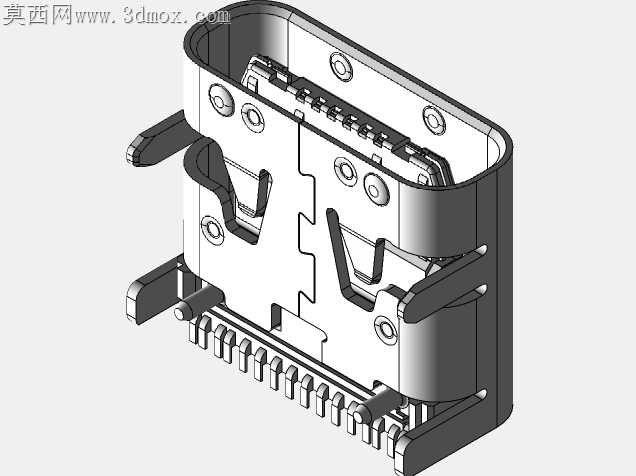

消费电子量产环节里，板端USB-C接口的冲压回弹与SMT贴装公差偏移，始终是小尺寸连接器良率爬坡的核心卡点。这款接口的外壳屏蔽罩采用分段式扣合结构，没有沿用常见的一体拉伸成型方案，弯折处预留了0.03mm的工艺让位槽，能抵消高速冲压时不锈钢带材的应力回弹，避免组装后外壳出现张口变形，导致插拔时公头偏斜刮伤内部端子。插合面的两个导向弹片做了内收1.5度的倾角处理，弹片根部特意加厚0.08mm，既保证公头插入时的导向顺滑度，又能承受至少10000次插拔后的弹力衰减，不会出现弹片塌陷导致的接触不良。底部的贴片引脚采用交错式排布，相邻引脚的焊盘间距拉大到0.25mm，刚好匹配常规SMT产线的钢网开孔精度，过炉时不会因为锡膏熔融流动造成引脚连锡短路，引脚根部做了微凸的阻锡台阶，能控制焊锡爬升高度，避免锡膏溢到接口内部造成端子短路。内部的端子固定胶芯采用卡位嵌合结构，端子与胶芯的配合公差控制在0.01mm以内，不需要额外点胶固定就能避免端子在插拔受力时出现退针，胶芯上的定位柱与PCB板的定位孔做了间隙配合设计，贴装时能自动校正位置偏差，不会出现贴装偏移导致的插件不良。外壳两侧的固定插脚做了倒刺结构，插入PCB定位孔后过波峰焊时能牢牢卡在板上，承受侧向插拔力时不会出现接口松脱，屏蔽罩与胶芯的扣合点做了三点式均匀分布，扣合后外壳不会出现左右晃动，保证公头插入时的同轴度，避免长期插拔后外壳磨损公头外壳。整个结构没有多余的冗余设计，每一处弯折、每一个卡位都对应量产环节的实际加工痛点，不需要额外增加工艺步骤就能适配常规的冲压、注塑、SMT产线，能直接移植到快充、数码外设、小型智能设备的接口选型中。
