参数化仿生造型环形支撑固定构件

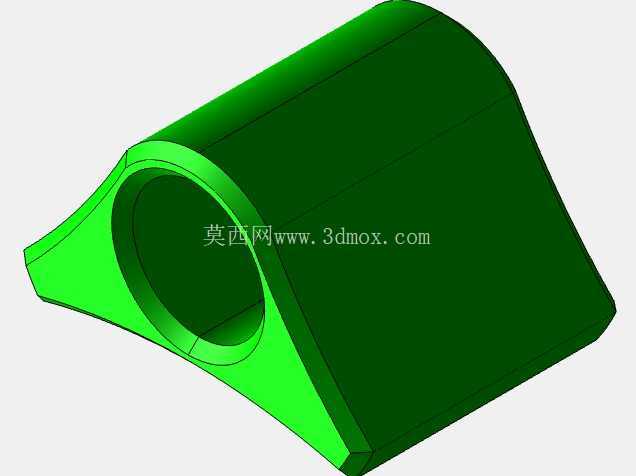

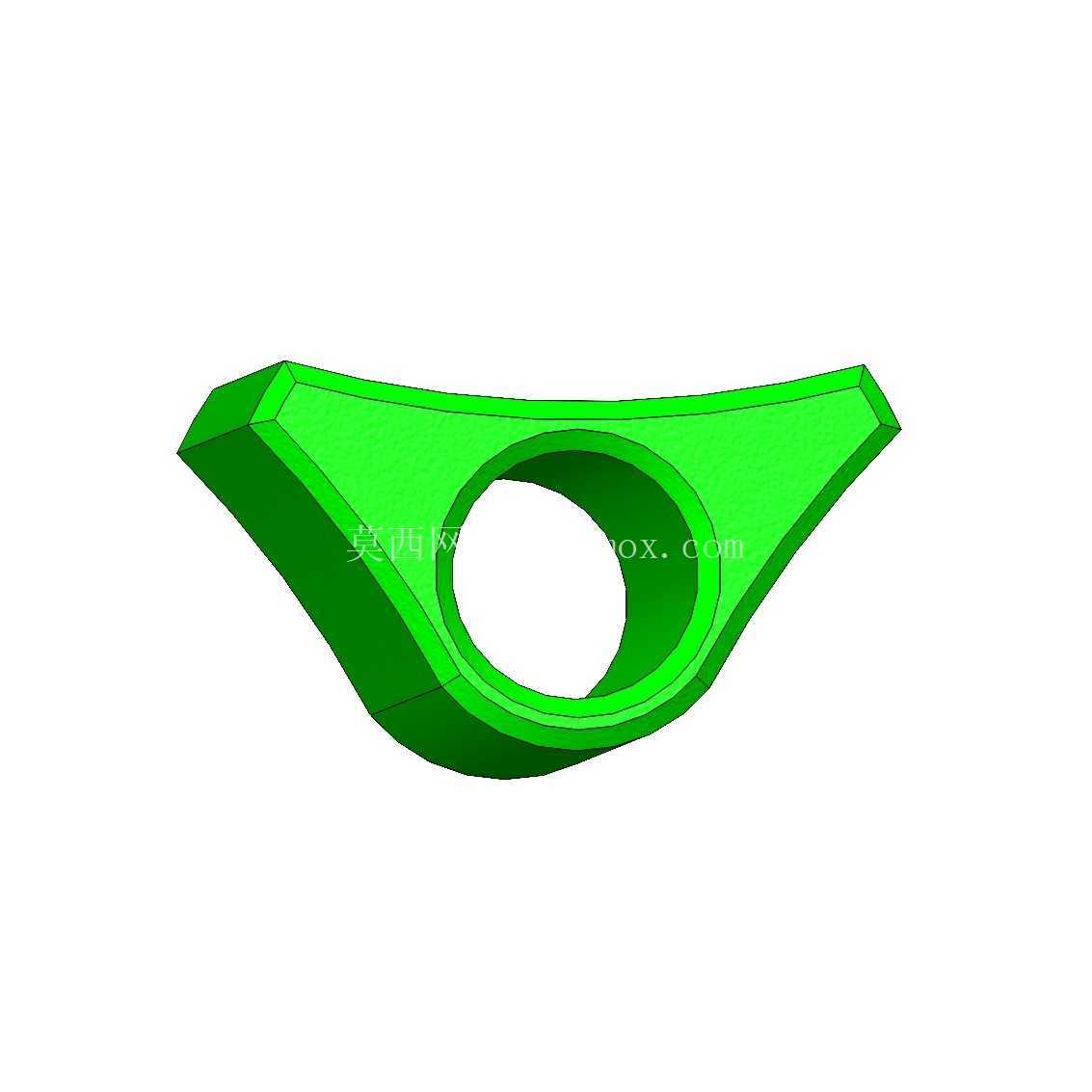

这款环形支撑固定构件采用仿生造型思路做结构优化，最初的设计原型来自日常穿戴类产品的轮廓提取，把贴合曲面的弧度逻辑迁移到工业支撑场景里，解决常规环形支架贴合度不足、安装后应力集中的问题。从实际应用场景来看，这类构件可适配小载荷的管路固定、轻型工装的辅助支撑、桌面级创意装置的连接定位，尤其适合需要贴合弧形安装基面的工况，比如薄壁圆管外壁的附件挂载、曲面壳体上的零部件固定，相比常规直边环形抱箍，它的延伸支撑面能把锁紧力均匀分散到更大的接触区域，避免薄壁件被压溃变形。

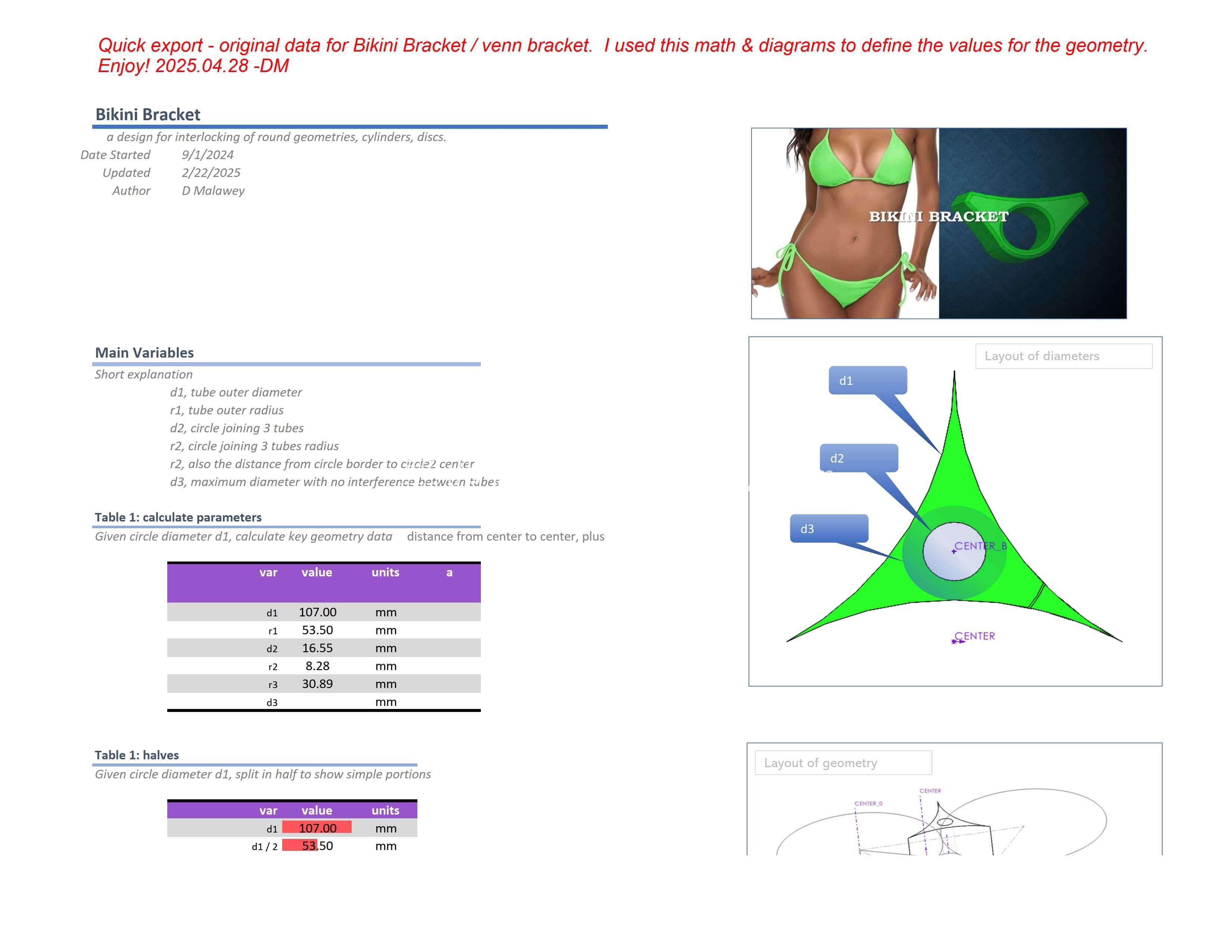

设计过程中没有沿用标准紧固件的对称结构，而是把支撑翼做了非对称的弧度延展，单侧延伸的支撑面宽度是环形本体厚度的2.3倍，安装时支撑翼完全贴附在被固定件的外侧曲面，锁紧时的压应力沿着支撑翼的弧度逐步扩散，不会在环形锁紧位置形成明显的应力集中带。整个构件采用全参数化建模逻辑，环形内径、支撑翼延展长度、安装孔位间距、壁厚都可以通过参数表直接驱动调整，不需要重新绘制草图就能适配不同直径的被支撑件，适配范围覆盖内径12mm到65mm的环形安装需求，安装边界上预留了0.8mm的安装间隙，避免加工公差导致装配卡滞。

从结构细节来看，环形本体的内壁做了0.2mm的微倒角处理，安装时不会刮伤被固定件的表面镀层，支撑翼的末端做了圆弧收边，没有尖锐棱角，既避免安装过程中划伤操作人员，也能减少应力集中导致的翼边断裂风险。构件的壁厚做了等强度优化，环形锁紧区域的壁厚比支撑翼区域厚1.2mm，保证锁紧时的结构强度，支撑翼区域从根部到末端逐步减薄，在保证支撑刚度的前提下尽可能降低整体重量，相比同载荷等级的常规环形支架，整体重量降低了27%左右。

实际选型使用时需要注意，这款构件的设计载荷为静态垂直支撑力不超过80N，适合轻型附件的固定支撑，不适合大载荷的吊装或者频繁振动的工况，如果要用于振动场景，可以在环形内壁增加1mm厚的橡胶减震垫，配合参数调整把内径缩小0.5mm，利用橡胶垫的压缩量实现预紧，避免振动导致的锁紧松动。建模过程中所有曲面都做了G1连续处理，不管是3D打印快速成型还是开模铸造，都不会出现曲面断层或者棱角突兀的问题，铸造拔模角度统一设置为1.5度，不需要额外做拔模处理就能直接用于模具设计，支撑翼的背面做了0.3mm的工艺凹槽，既减少铸造时的材料收缩变形，也能在安装时作为定位对齐的标识线，提升装配效率。

不同于常规标准件的刻板造型，这款构件把仿生曲面和工业支撑的功能需求做了结合，在满足结构强度、安装便捷性的前提下，外观更具设计感，也能适配一些对外观有要求的消费级设备、展示类装置的固定需求，不需要额外做外观装饰件就能和产品整体造型融合。参数化的设计逻辑也让它的衍生设计效率极高，只需要调整几个核心参数就能快速生成不同尺寸、不同安装孔位的变体构件，不需要重复做结构校核，所有参数调整后的变体都能自动保持等强度的壁厚分布和曲面连续性，大幅降低同系列产品的设计周期。
