可扩展模块化生物反应容器结构设计

这款生物反应容器的结构设计，核心围绕小型实验室场景下的灵活使用需求展开，区别于传统固定式容积的反应设备，其腔体采用分段式堆叠扩展逻辑，可根据单次反应的物料量灵活增减筒身段的数量，无需更换整套设备即可覆盖不同批次的反应容量需求，适配从微量试剂反应到小批量试样制备的多场景使用，常见于高校生物实验室、小型生物研发工作室的菌种培养、酶促反应、微生物发酵等作业场景。

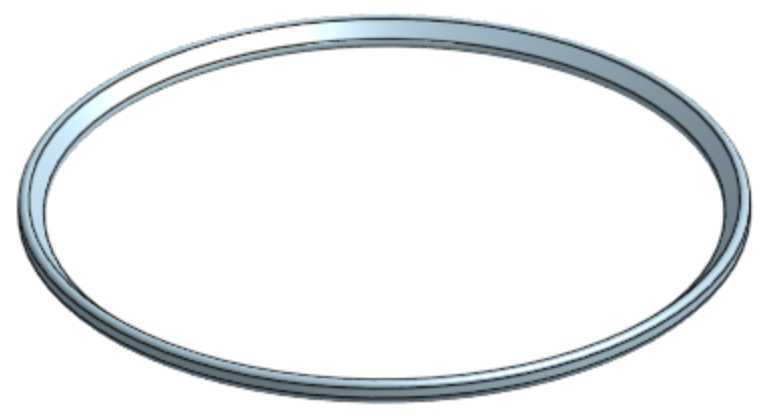

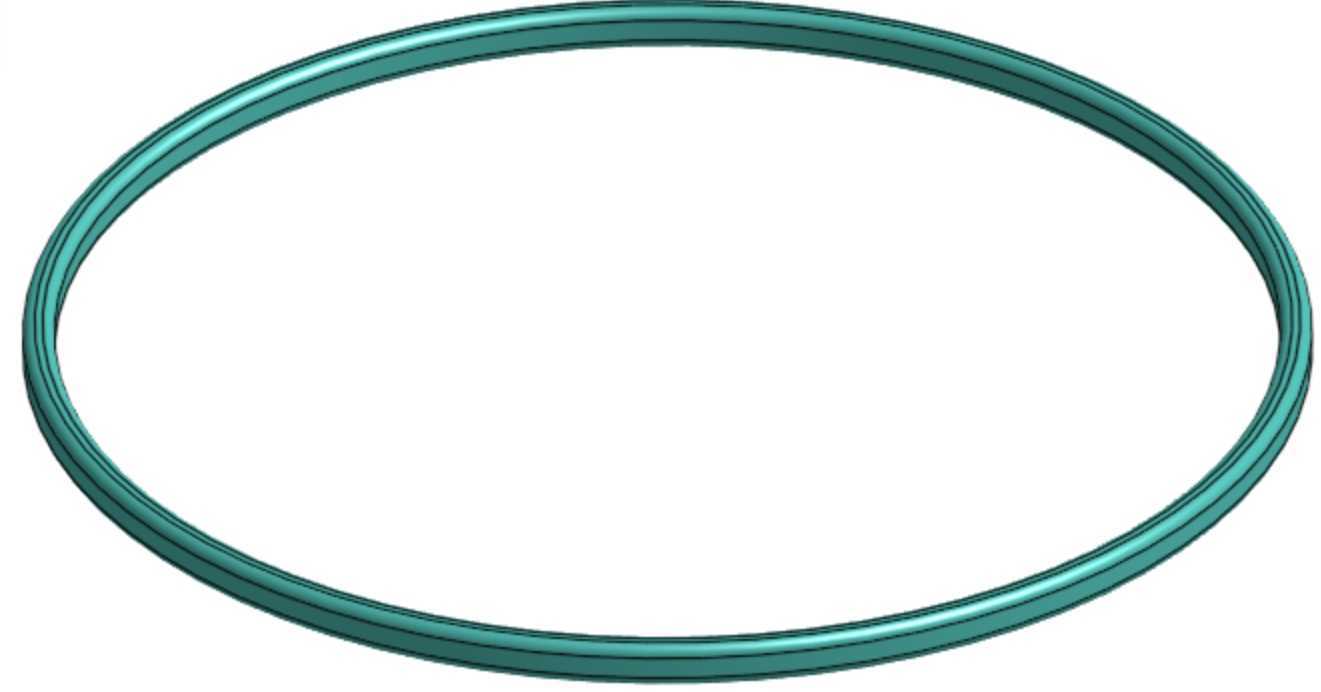

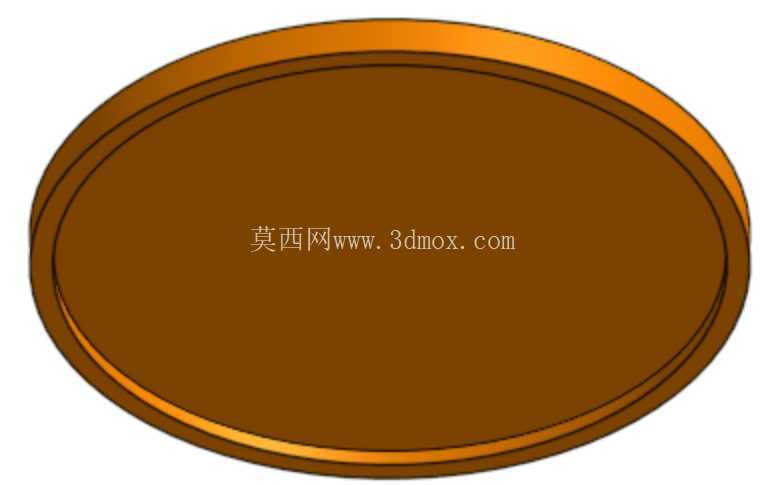

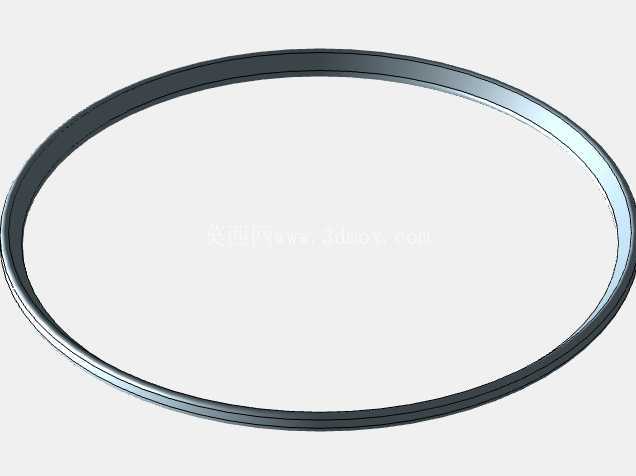

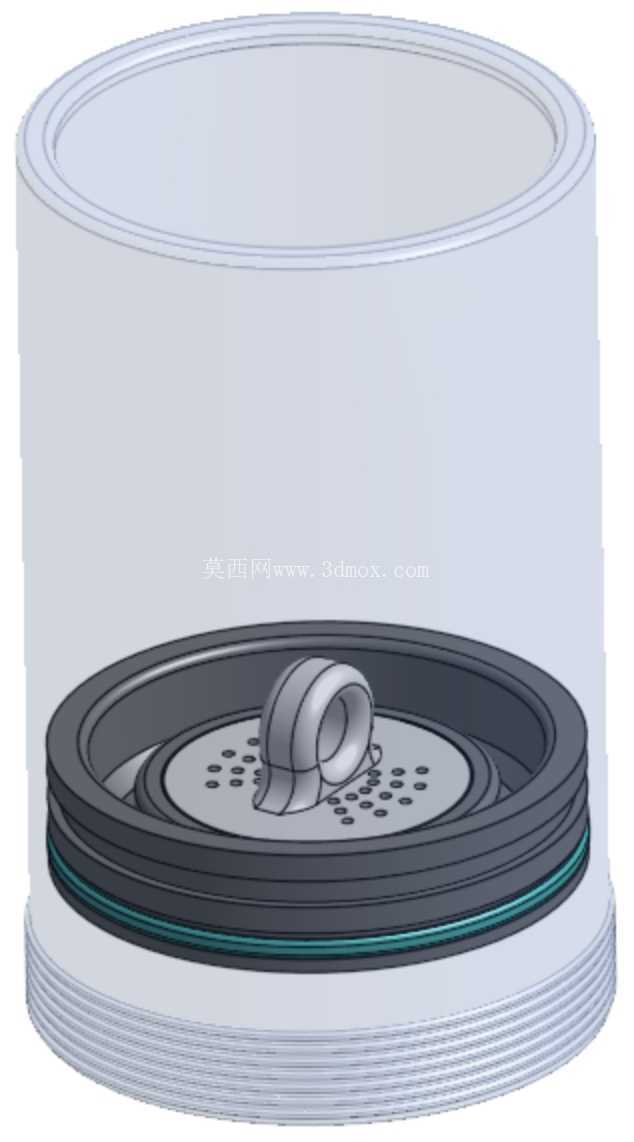

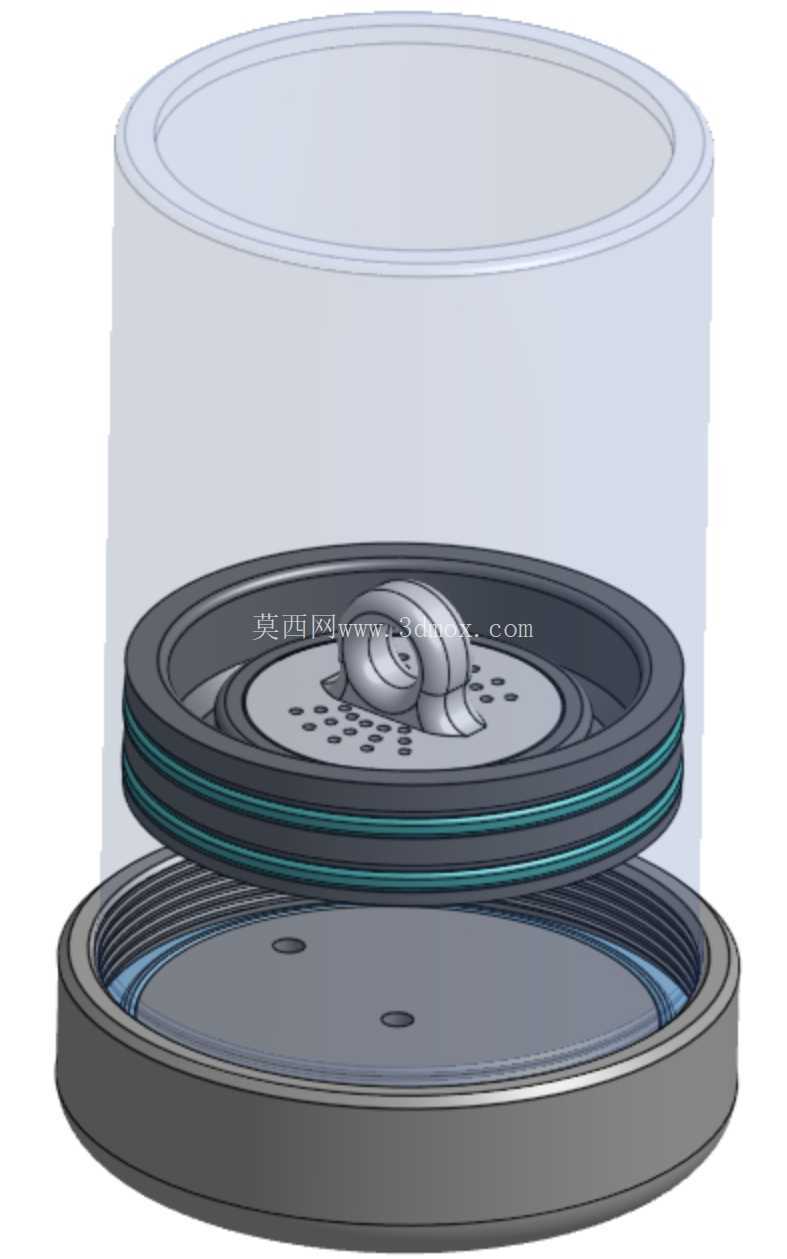

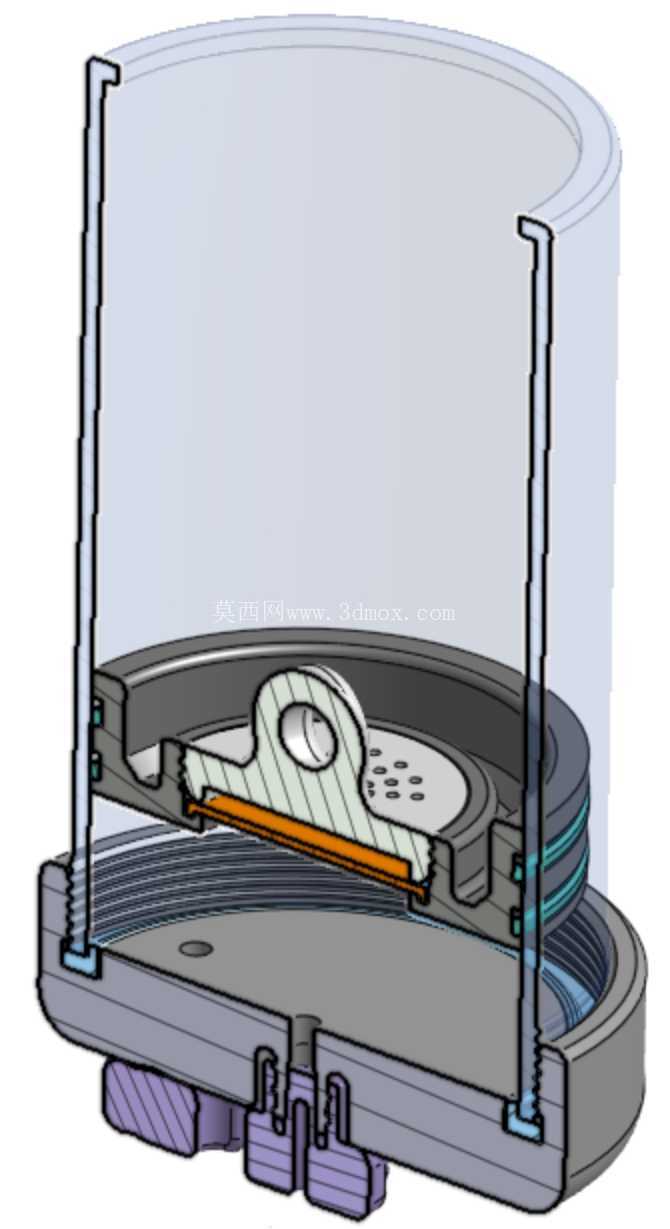

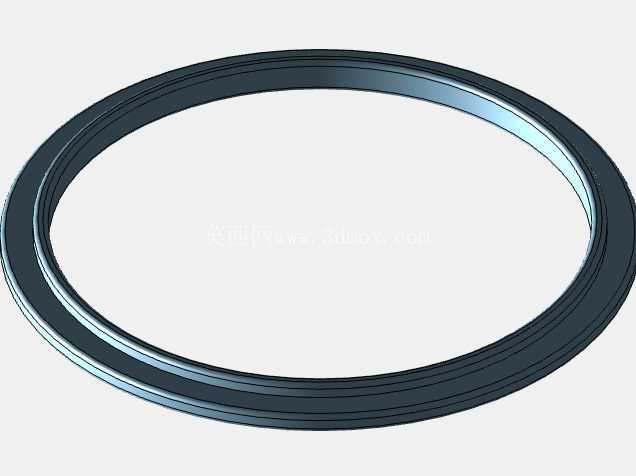

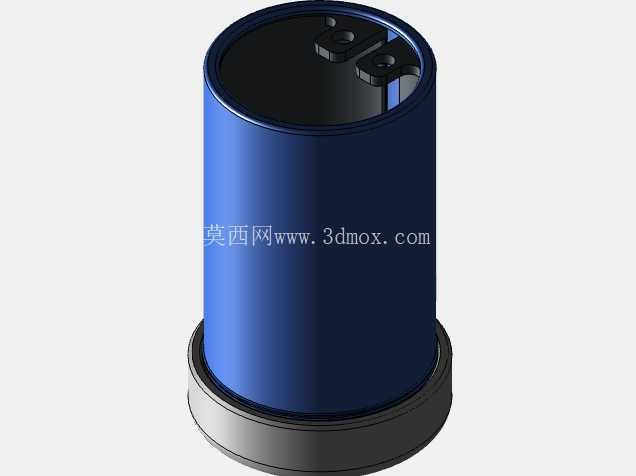

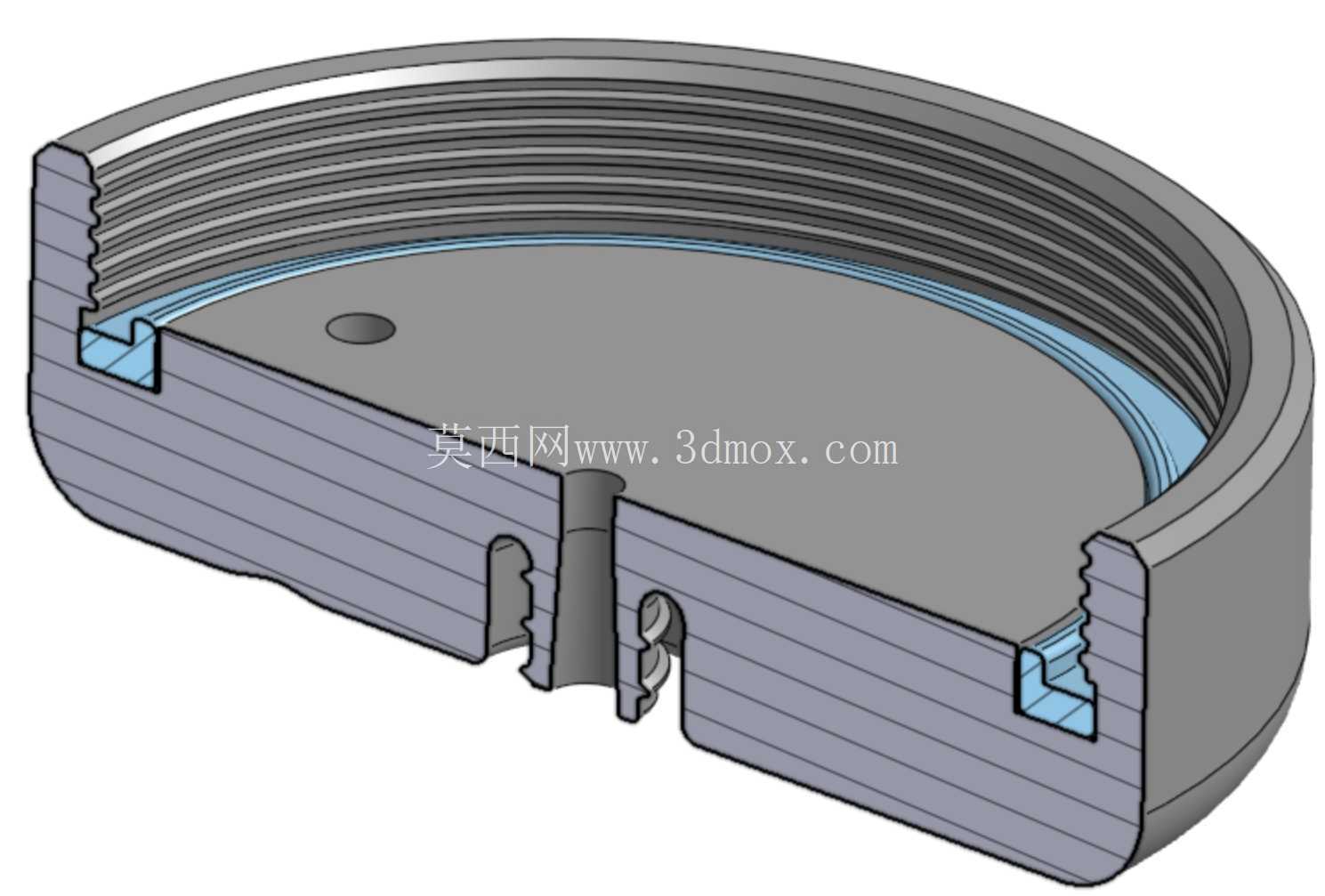

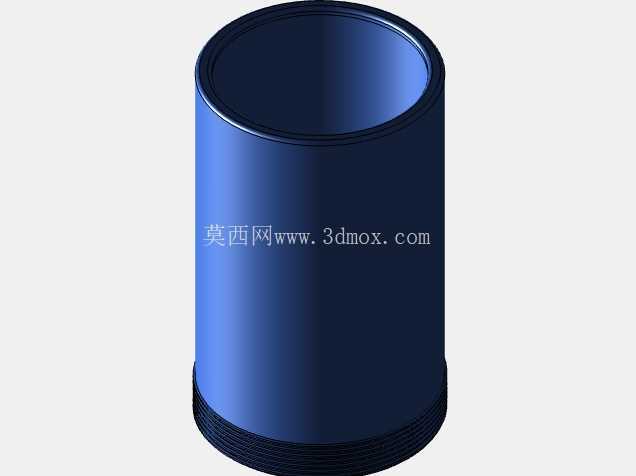

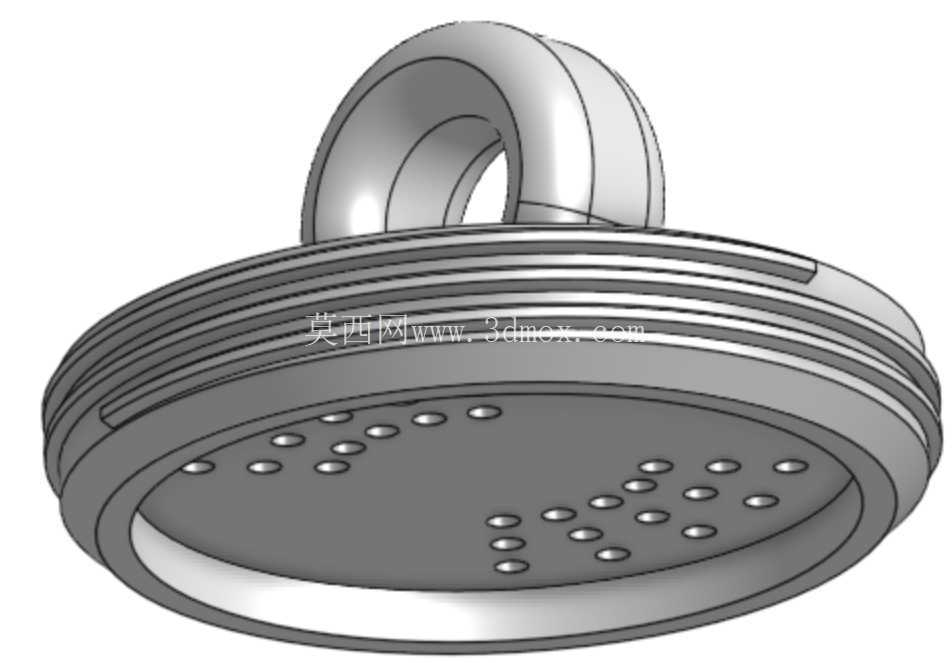

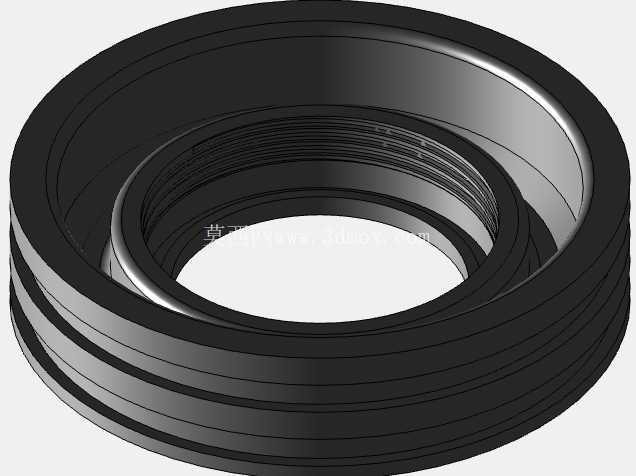

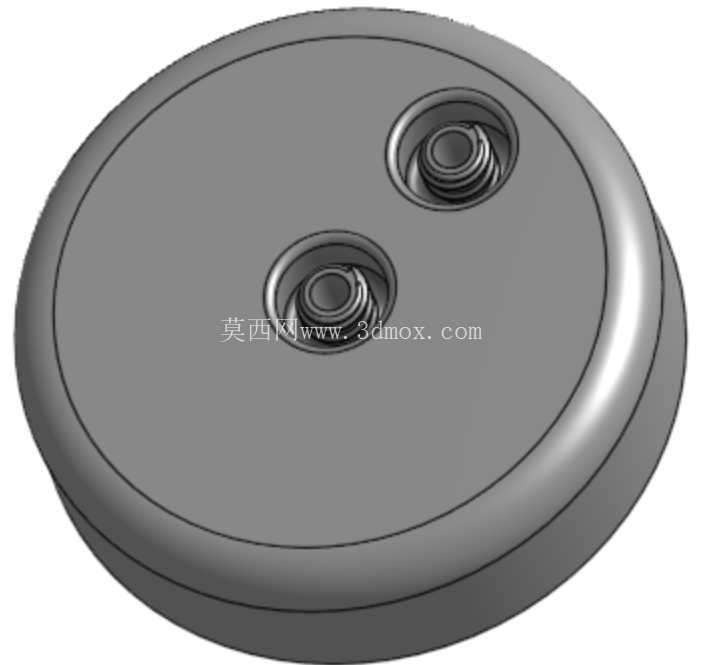

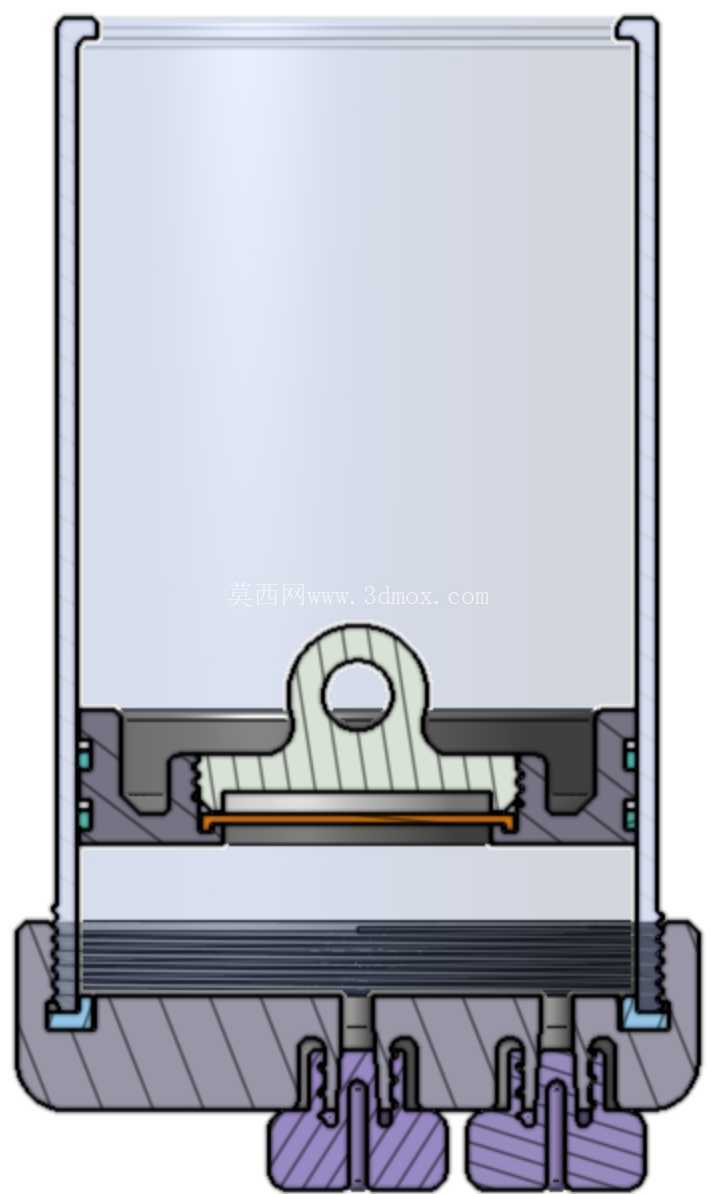

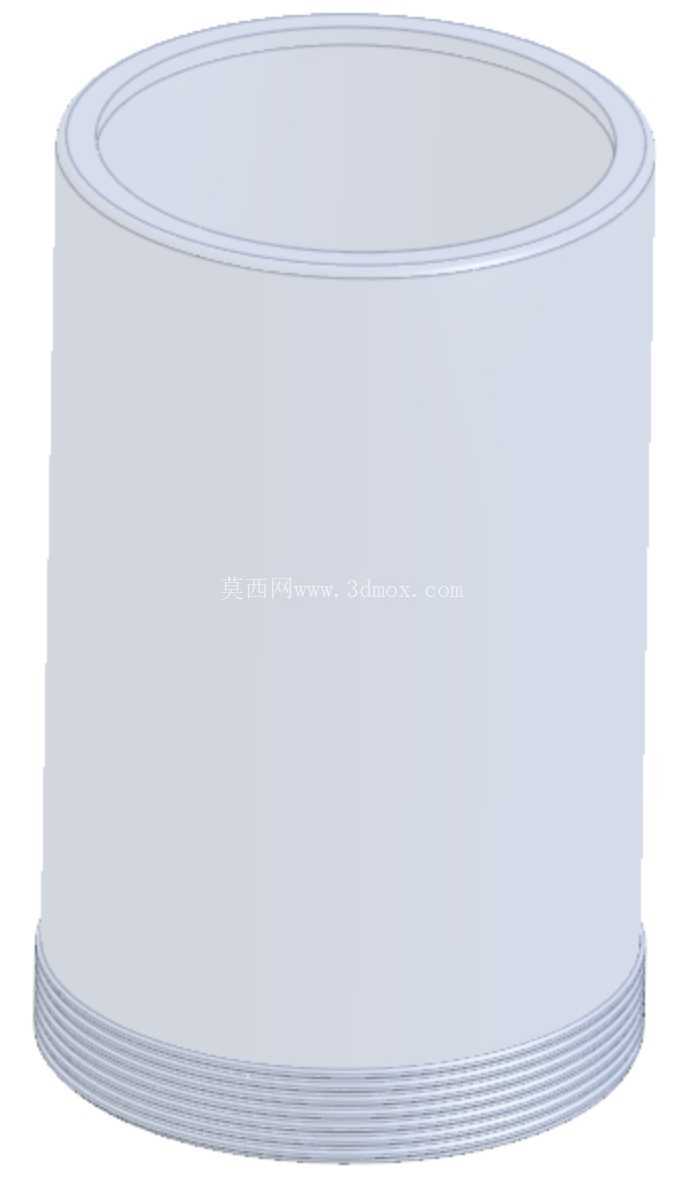

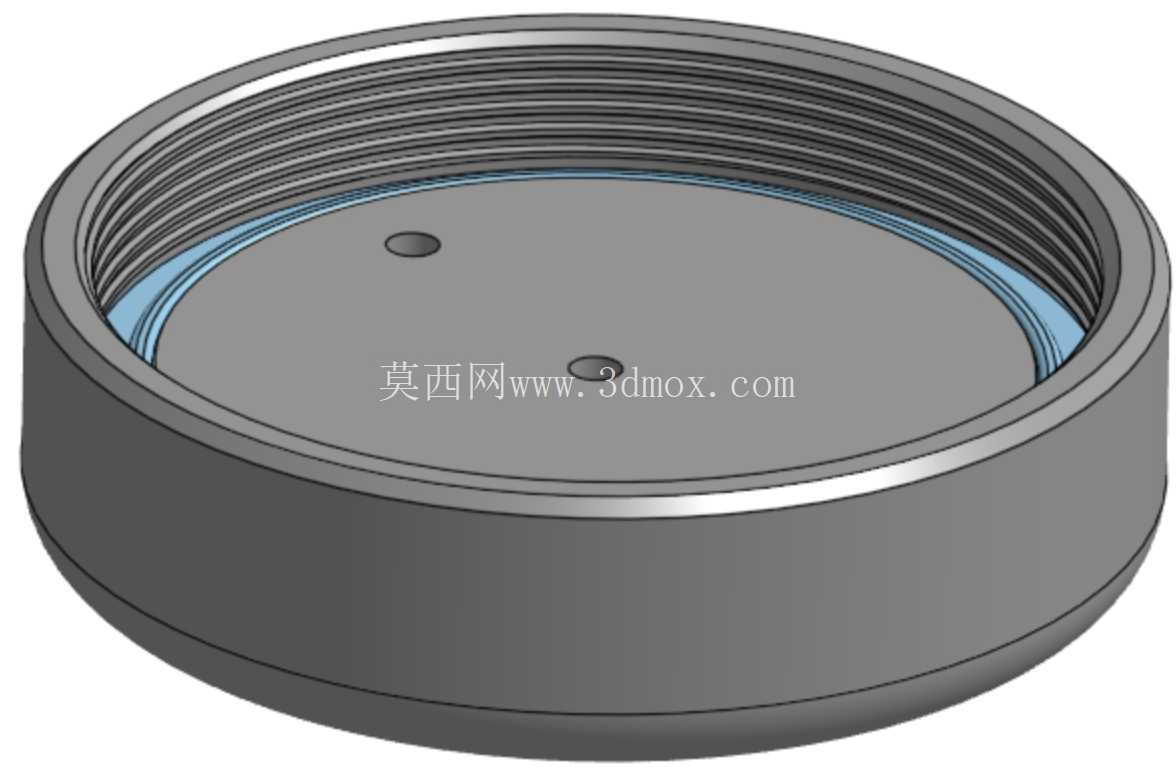

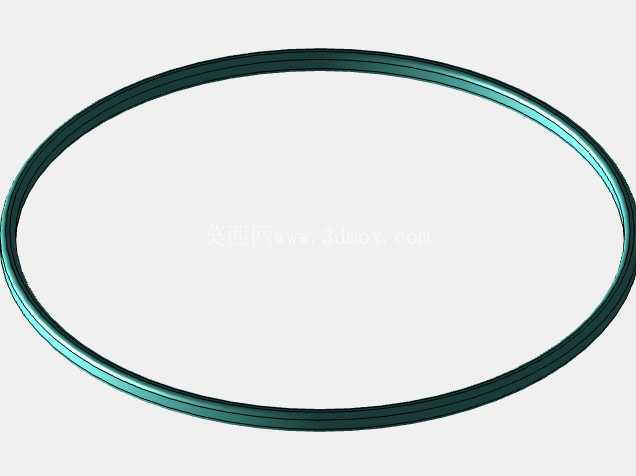

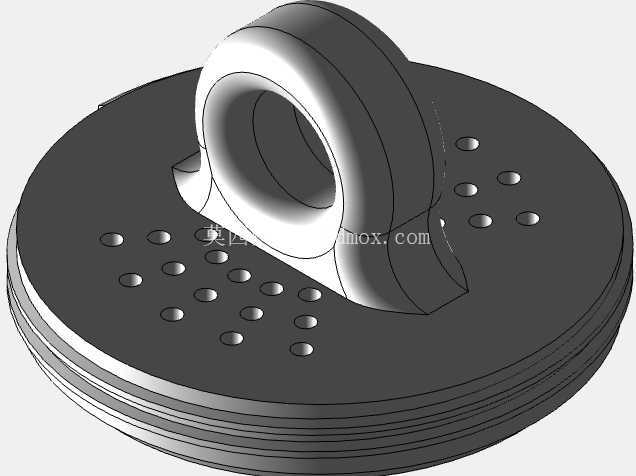

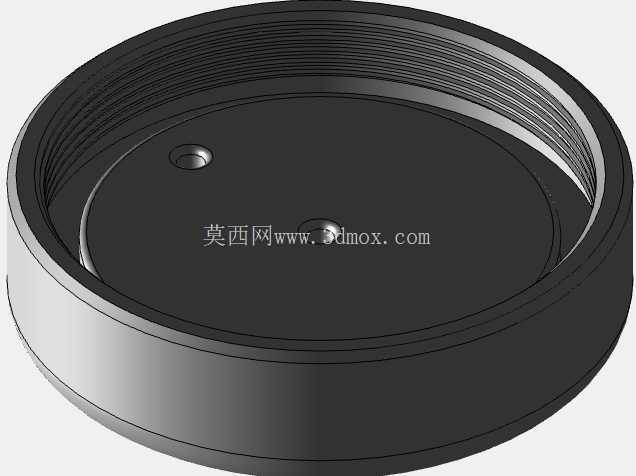

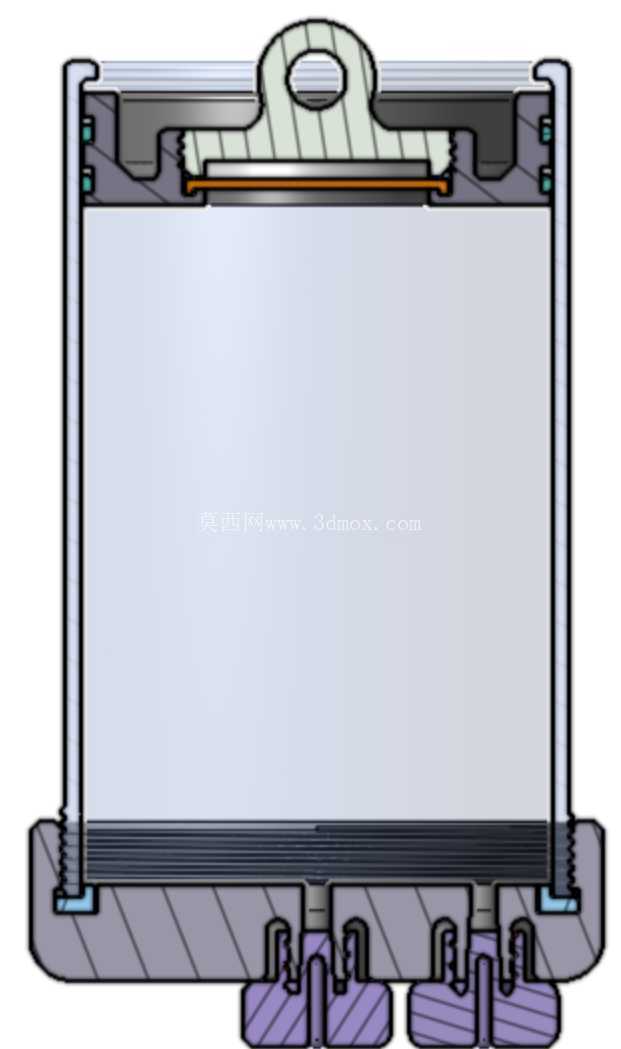

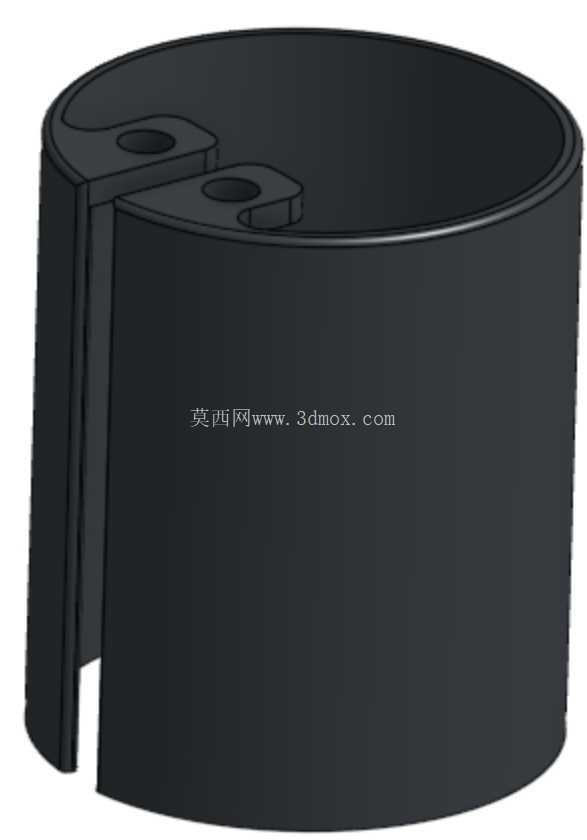

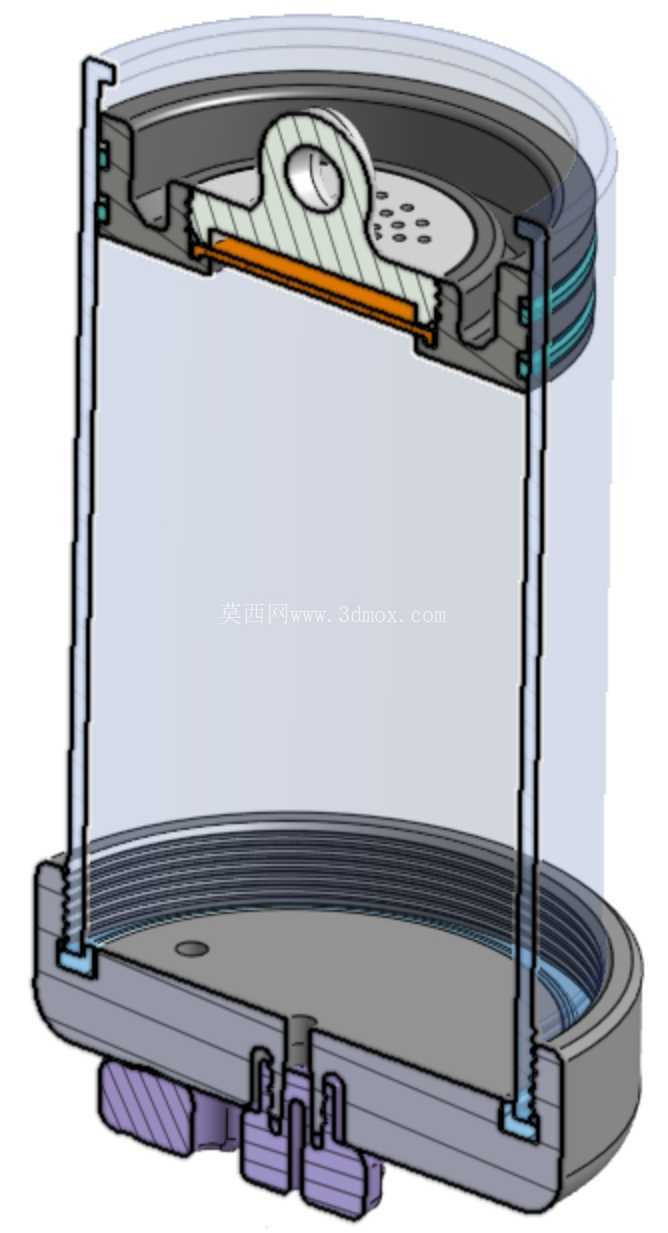

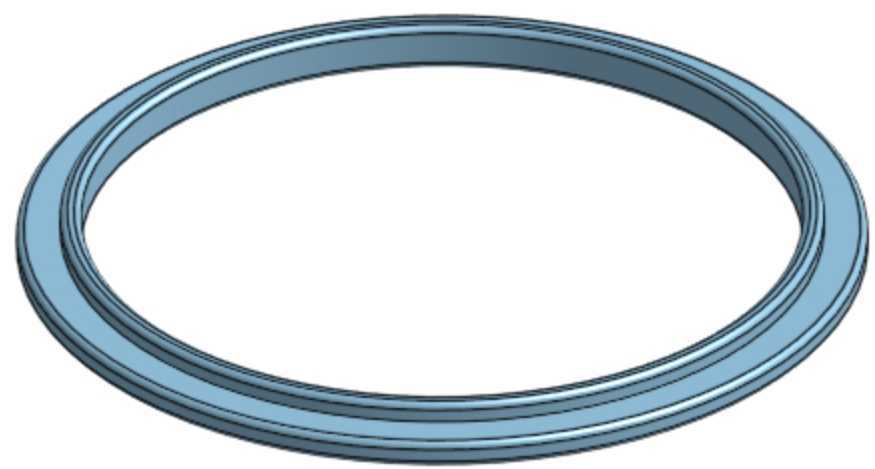

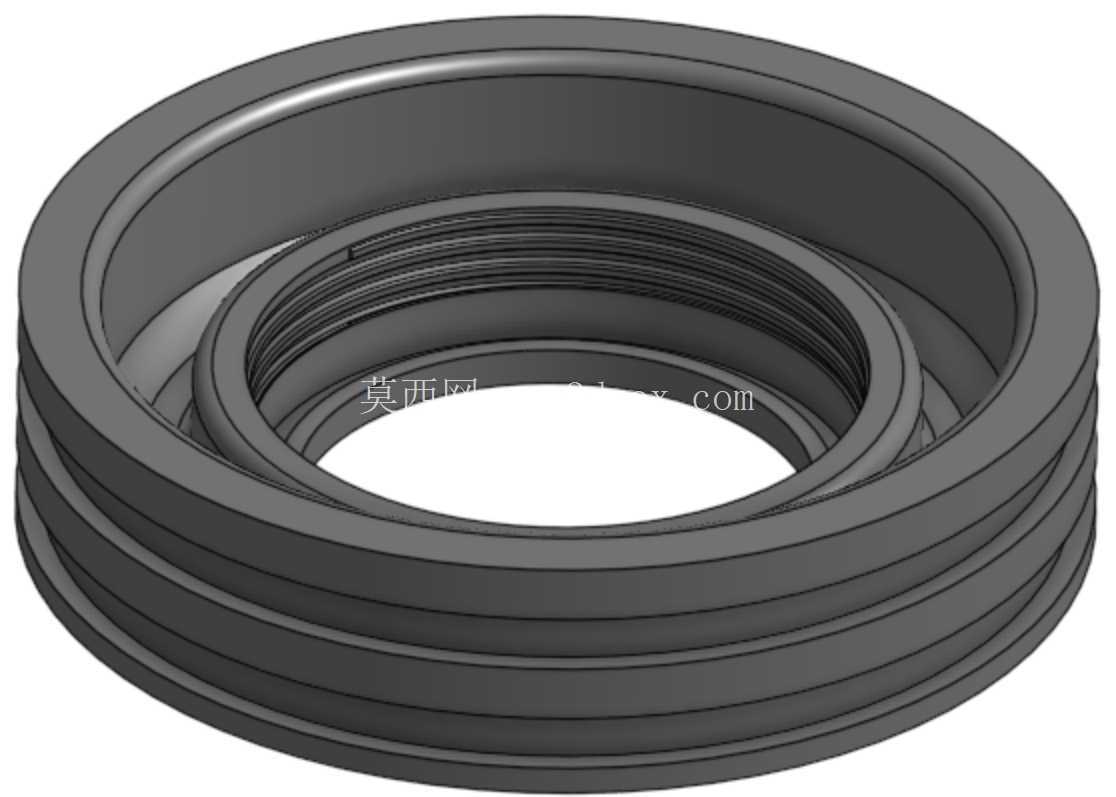

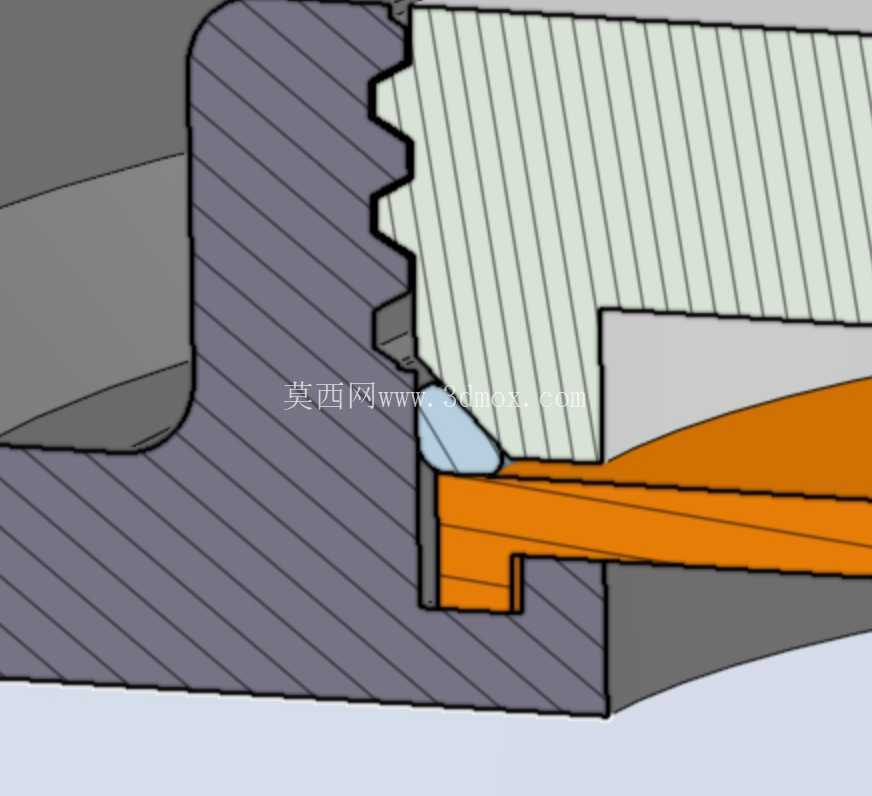

从功能特性来看，整套结构分为底部基座、中间密封堆叠段、顶部端盖三个核心部分，底部基座设置有定位沉台与密封槽，用于承接最下层的筒身段，基座表面预留的两个小孔为取样或通气接口的安装位，可根据实际反应需求接入通气管、温度探头或是取样管路，无需额外在筒壁开孔破坏结构完整性。中间堆叠段的每层之间采用双道密封圈结构，两道密封圈分别位于连接端面的内外侧，可有效避免反应过程中出现漏液、染菌问题，即使堆叠多层筒身扩展容积，密封可靠性也能满足常压生物反应的使用要求，堆叠段的连接采用螺纹旋合结构，每层筒身两端都设置有适配的内外螺纹，拆装时无需额外工具，手动旋合即可完成组装，消毒时可完全拆解为单个零件，无清洁死角，适配高压蒸汽灭菌的消毒要求。顶部端盖集成了布气与扰流结构，端盖中心的旋流式凸起配合端面密布的布气孔，可在通入气体时将气流打散为均匀的小气泡，提升反应过程中的气液传质效率，无需额外加装搅拌组件即可实现反应体系的均匀混合，减少了运动部件带来的密封难点与染菌风险。

设计过程中优先考虑了零件的易加工性与重复使用性，所有结构件都避免了复杂的倒扣与薄壁脆弱结构，其中可重复使用的金属部件采用常规车削工艺即可加工，适合小批量试制；针对耗材类的易损密封件与一次性使用的筒身段，结构设计完全适配FDM、光固化等常见3D打印工艺的成型要求，打印时无需添加支撑即可完成成型，用户可根据使用需求选择PEEK、PETG、ABS-M30等不同性能的耗材打印，比如需要高温灭菌的场景可选用PEEK耗材，常规常温反应场景可选用成本更低的PETG耗材，一次性使用的无菌反应场景可直接打印后使用，用完即可废弃处理，避免交叉污染。

从安装边界与尺寸适配来看，整套结构的基座外径为固定值，所有扩展段的外径都与基座保持一致，安装时只需放置在平整的实验台面上即可，无需额外的固定支架，堆叠扩展时总高度随筒身段数增加而提升，单段筒身的高度控制在常规反应的常用增量区间，用户可根据容量需求灵活组合，不会出现容量调整跨度过大的问题。端盖与基座的连接螺纹采用统一规格，当不需要扩展容积时，可直接将端盖旋合在基座上，作为小容量反应容器使用，整套零件的通用互换性较强，单个零件损坏后可单独替换，无需更换整套设备，降低了使用成本。

在实际使用过程中，该结构可适配有氧发酵、厌氧反应、常温细胞培养等多种生物反应场景，当需要进行厌氧反应时，可将基座上的接口封堵，组装完成后即可形成密闭的反应空间；当需要进行恒温反应时，可直接将整套容器放置在常规恒温水浴锅或是恒温培养箱中，统一的外径尺寸可适配多数实验室现有恒温设备的放置空间，无需定制专用的固定夹具。布气结构的设计兼顾了低流速下的布气均匀性，即使通入小流量的无菌空气，也能通过旋流结构让气泡在腔体内均匀分布，避免出现局部供氧不足的问题，同时不会产生过大的气流冲击，适合对剪切力敏感的微生物或细胞反应场景。
