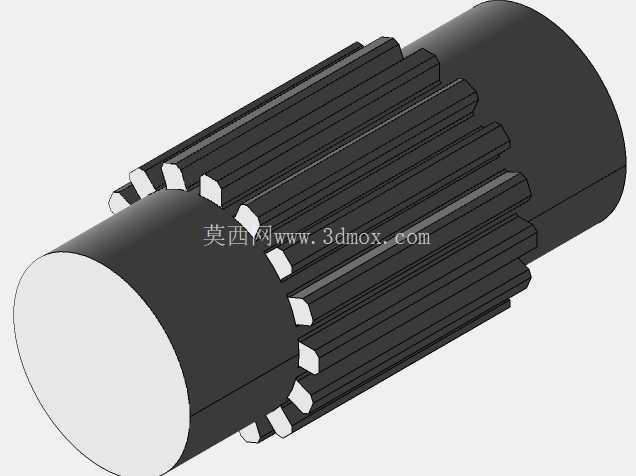

参数化矩形齿花键轴传动构件

　　在机床主轴进给、重型工程机械变速箱、汽车分动箱这类需要大扭矩传递的传动场景里，花键轴是承担同轴扭矩输出、允许轴上零件轴向滑移的核心构件，和普通平键连接相比，多齿均匀承载的结构特性让它能承受更高的交变载荷，同时对中性更好，能有效降低高速运转时的偏磨与振动问题。这款花键轴采用矩形齿廓设计，建模阶段通过参数方程驱动齿形、齿距、轴径、有效配合长度的全尺寸关联，调整参数时可以直接生成不同规格的适配型号，不需要重复绘制齿形轮廓，能大幅缩短系列化产品的设计周期。

　　从实际安装边界来看，轴体两端预留的光轴段是轴承安装位，需要和对应内径的深沟球轴承或者圆锥滚子轴承做过渡配合，中间带齿的有效工作段长度要匹配滑移齿轮的轮毂宽度，齿侧的配合公差需要根据滑移需求调整：固定连接的齿侧选较紧的过渡配合，需要频繁换挡滑移的齿侧要留合适的间隙，保证滑移顺畅无卡滞，同时不能有过大的回程间隙影响传动精度。齿形的设计上，矩形齿的齿根圆角做了优化处理，避免应力集中导致的轴体断裂，毕竟在频繁正反转、冲击载荷的工况下，齿根位置是最容易出现疲劳裂纹的区域，建模时特意把齿根和轴体的过渡做了连续相切的曲面处理，而不是生硬的直角连接，这点在做有限元强度校核的时候能明显看到应力峰值的下降。

　　很多刚入行的设计人员做花键轴建模的时候，容易忽略齿向的倒角处理，实际加工过程中，齿端的倒角是插齿或者滚齿工序里必须有的结构，不仅能方便装配时的齿轮导入，也能去除齿端的加工毛刺，避免装配时毛刺脱落进入轴承或者啮合面造成磨粒磨损。这款模型的参数化逻辑覆盖了从齿数、模数（矩形花键对应齿宽、大径小径尺寸）、各轴段直径长度、倒角圆角大小、退刀槽尺寸的全变量控制，不管是做轻载的精密机床传动花键轴，还是重载的工程机械传动花键轴，只需要对应调整参数表内的数值就能生成符合要求的三维模型，不需要重新绘制草图特征。

　　从应用场景的适配性来说，这类矩形花键轴的加工工艺成熟，滚齿、插齿设备都能完成加工，对加工车间的设备要求不高，不像渐开线花键需要专用的刀具，所以在通用机械设备、农业机械、普通机床的传动结构里应用非常广泛。建模的时候特意还原了实际加工需要的退刀槽结构，在花键齿段和两端光轴的衔接位置，预留了符合加工要求的退刀槽宽度和深度，避免生成的模型导入加工编程环节时出现工艺冲突，很多网上下载的非参数化花键轴模型经常会漏掉退刀槽、齿端倒角这类工艺结构，拿到之后还要花大量时间修改才能用于实际生产，而这款参数化模型把这些工艺结构都做进了参数驱动逻辑里，调整参数的时候工艺结构会跟着主尺寸自动更新，不会出现特征报错的情况。另外，轴体的基准选择也在模型里做了对应的基准轴、基准面设置，方便后续做装配配合的时候直接调用基准，不需要重新找正轴的中心，在做总装装配的时候，能快速完成花键轴和齿轮、轴承、箱体的配合约束，减少装配阶段的特征查找时间。对于需要做运动仿真的场景，这款模型的齿形是连续闭合的实体，没有破面或者重叠面的问题，导入运动仿真模块后可以直接设置花键副的接触约束，模拟齿轮在花键轴上滑移、扭矩传递的运动过程，不需要做额外的模型修复。
