适配DJI发射器的液晶屏安装固定支架

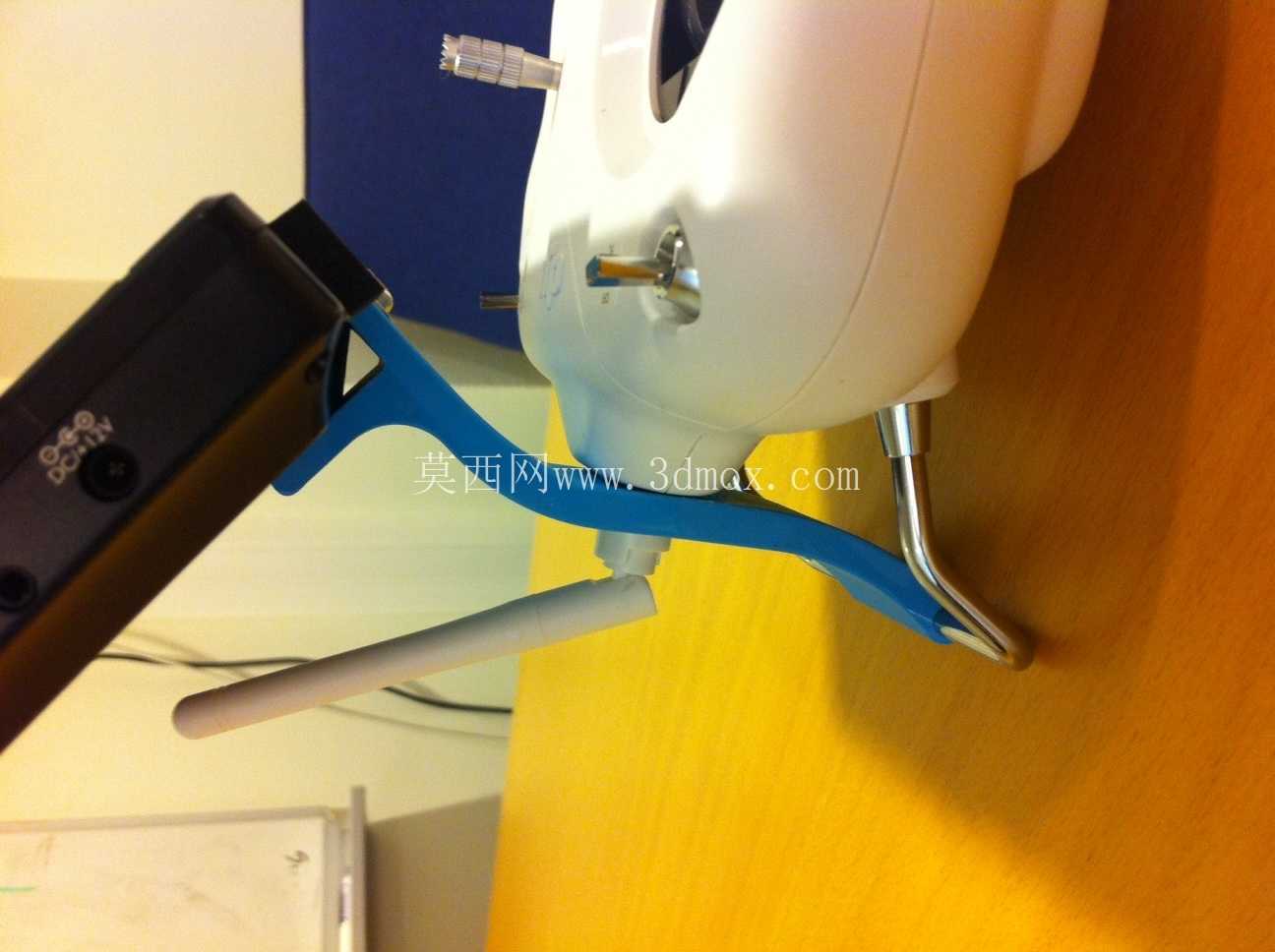

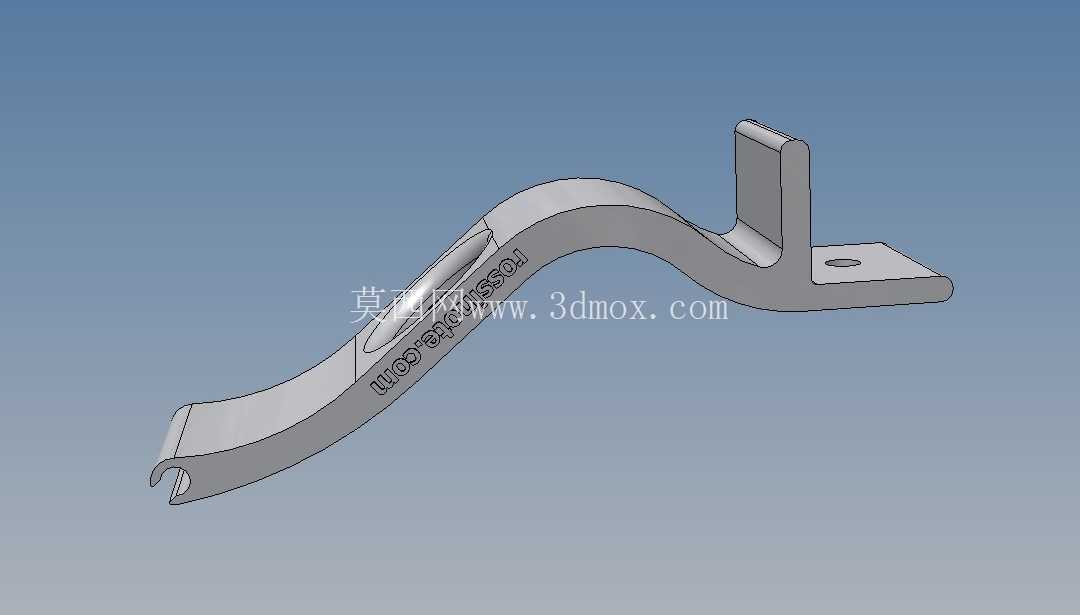

　　在无人机地面操控设备的实际使用场景中，操控人员需要实时查看飞行参数、图传画面等关键信息，液晶屏作为核心的信息输出载体，其安装的稳固性、视角适配性直接影响操控效率与飞行安全，这款适配DJI发射器的液晶屏支架，正是针对户外操控、长时间作业等场景下的屏幕固定需求设计的专用结构件。从实际使用的工况来看，无人机户外作业时经常会遇到阵风、设备磕碰、长时间手持操作带来的震动，支架需要在不额外增加过多重量的前提下，保证屏幕安装后不会出现晃动、移位，同时还要适配发射器本身的握持姿态，让屏幕处于操控人员视线最舒适的角度，避免长时间低头或抬头查看带来的颈部疲劳，也能减少视线偏离操控摇杆的时间，提升作业过程的安全性。从功能特性上看，这款支架采用一体化弯折成型的结构，一端设置有与发射器壳体匹配的卡接挂钩结构，不需要额外在发射器上打孔或者粘贴固定件，能够直接卡装在发射器对应的安装位上，安装拆卸都十分便捷，不会破坏发射器本身的外观与结构完整性；另一端设置有带安装孔的平面固定座，用来固定液晶屏的背部安装位，安装孔的位置匹配常规小型航拍液晶屏的通用安装孔距，能够兼容多数同尺寸的配套显示屏，不需要额外做转接处理。中间的连接臂采用了符合人体工学的弧形弯折设计，这个弧度并不是随意设计的，而是经过实际握持姿态的反复验证：当操控人员双手握持发射器时，屏幕的位置刚好处于双手上方、视线平视略向下15度左右的区间，这个角度既符合人眼的舒适观看范围，也不会遮挡操控摇杆与功能按键，同时弧形的结构相比直臂结构拥有更好的抗形变能力，在受到意外磕碰时，弧形臂能够通过微小的弹性形变吸收部分冲击力，避免刚性连接导致的屏幕碎裂或者支架断裂。

　　从设计思路上看，这款支架在建模阶段就充分考虑了安装边界的约束：首先是与发射器配合的卡接端，尺寸公差控制在较小的范围内，既保证卡装后不会出现松旷，也不会因为过盈量太大导致拆装困难，甚至刮花发射器的壳体表面；卡接端的挂钩做了微小的外翻倒角处理，安装时能够顺着发射器的壳体边缘顺滑卡入，不需要使用额外的工具。其次是屏幕固定端的安装平面，平面度控制在合理范围内，保证屏幕安装后背部能够完全贴合，不会出现局部应力集中导致的屏幕背板变形；固定孔采用沉孔设计，安装螺丝拧入后螺丝头部不会突出平面，避免顶到屏幕背部的电路元件，也能让屏幕安装更加平整。

　　整个支架的壁厚设计经过了强度与重量的平衡，过薄会导致支架刚性不足，握持时出现屏幕晃动，过厚则会增加不必要的重量，长时间手持操控会增加手部负担，最终的壁厚选择在保证日常使用强度的前提下，尽可能做了轻量化处理，边缘位置都做了圆角过渡，没有尖锐的棱角，避免安装使用过程中划伤手部或者勾挂衣物、背包带等物品。从实际安装的适配性来看，支架安装完成后不会干涉发射器上的任何按键、接口与天线，不管是充电接口、数据传输接口还是外置天线的转动范围，都预留了足够的操作空间，不需要在使用外接设备时反复拆卸支架；同时支架的弧形臂上预留了少量的走线空间，屏幕的连接线可以顺着臂身布置，用简单的理线夹就能固定，避免连接线悬垂晃动影响操控，也能减少连接线被拉扯导致的接触不良问题。

　　在结构强度的验证上，这种一体化弯折的结构相比拼接式的支架拥有更好的整体性，没有焊接或者螺丝连接的松动风险，长期使用也不会出现连接部位松旷的问题，表面的处理工艺能够适应户外作业的复杂环境，具备一定的防汗、防轻微腐蚀的能力，长时间手持接触汗液也不会轻易出现锈蚀或者表层脱落的问题。对于结构设计从业者来说，这类小型配套支架的设计核心往往不是复杂的结构，而是对实际使用场景的精准把握，每一个弯折角度、每一个安装位的尺寸、每一处倒角的处理，都需要结合实际的握持姿态、安装操作的便利性、使用过程中的潜在风险来综合考量，不能只停留在三维模型的外观好看，更要落到实际使用时的可靠与顺手。
