三辐条圆轮式手轮结构设计

这类三辐条手轮是工业设备手动操作端最常见的执行部件之一，日常在管道阀门调节、机床进给微调、工装夹具锁紧、小型设备行程调校场景里随处可见，和直柄手轮、波纹手轮相比，圆盘式的结构能让操作人员在任意角度都能找到施力点，不需要刻意对准握位，戴劳保手套操作时也不容易打滑，适配车间里多数需要频繁手动调节的工位。

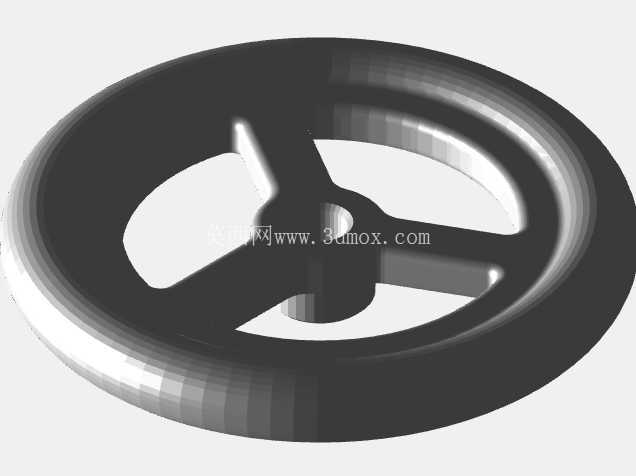

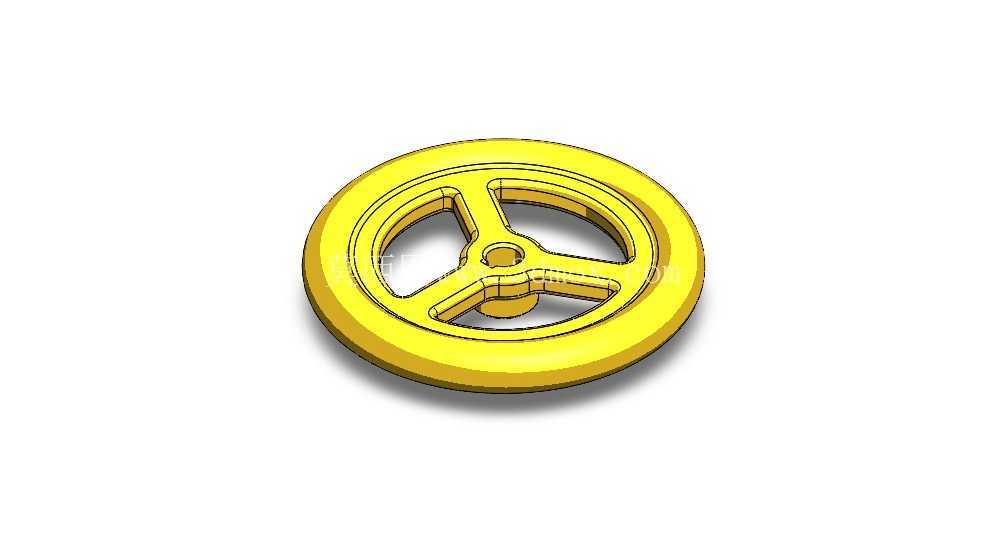

从结构设计逻辑来看，这款手轮采用三辐条对称布局，相比两辐条结构，轮盘受力时的形变更小，转动时的动平衡更好，不会因为辐条分布不均出现偏重卡滞的问题，相比四辐条结构又能减少不必要的材料占用，降低注塑或者铸造成型后的冷却收缩变形概率，辐条和外圈轮缘、中心轮毂的连接处都做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，长期承受交变转动力的时候不容易出现根部开裂的情况。中心轮毂位置设计了带键槽的安装孔，能够和阀杆、设备调节轴实现周向固定，传递扭矩的时候不会出现相对滑转，轮毂端面的凸台结构可以贴合安装轴的轴肩，控制手轮的轴向安装位置，避免转动时出现轴向窜动。

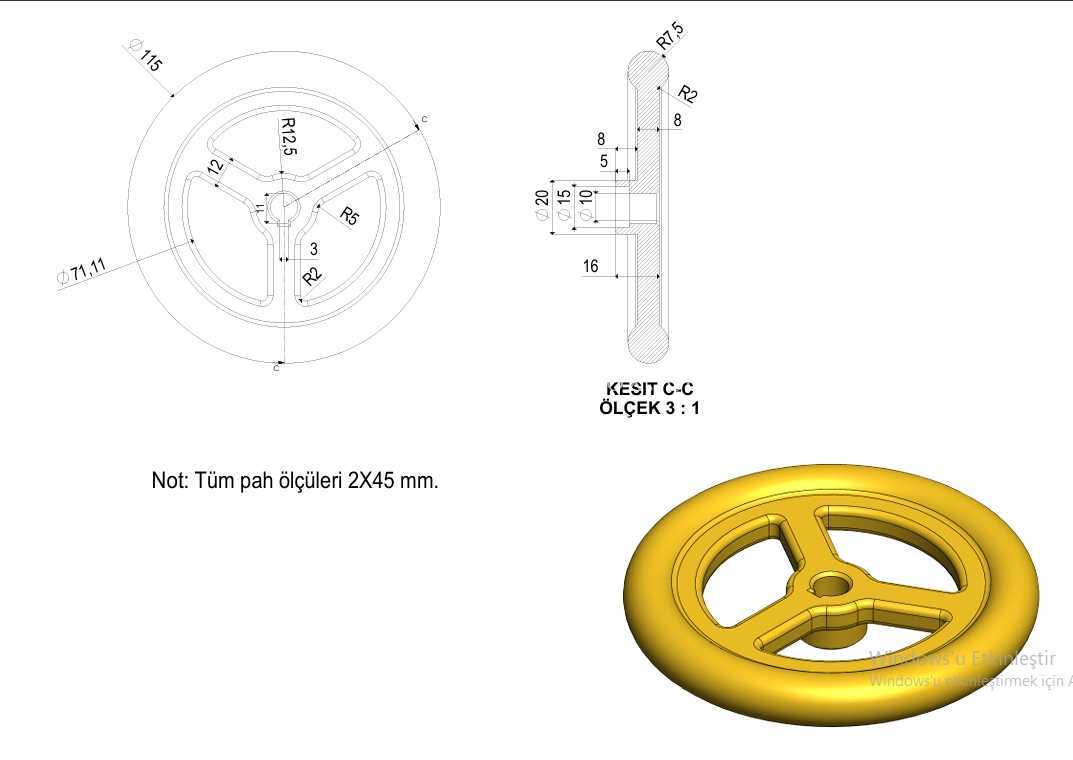

尺寸设计上，轮缘外径控制在常规手动操作的舒适区间，单手握持时手指可以完全搭在轮缘外侧，施力转动时的力臂长度足够，不需要施加过大的握力就能输出足够的调节扭矩，轮缘的截面做了圆弧过渡，没有尖锐棱角，长时间操作也不会硌伤手掌。从给出的剖面结构来看，轮缘和辐条都采用等壁厚设计，适合铸造成型或者注塑成型工艺，生产时不容易出现缩孔、缺料的缺陷，轮毂位置的壁厚做了局部加厚，保证安装孔的结构强度，锁紧螺丝或者键槽受力时不会出现轮毂开裂的问题。

实际应用中，这类手轮通常安装在设备的操作侧，高度适配操作人员站立时的手臂自然抬起位置，不需要过度抬臂或者弯腰就能操作，转动时的阻尼感和设备调节端的负载匹配，不会因为过轻导致调节过位，也不会因为过重增加操作负担。三辐条的镂空结构一方面减轻了手轮自身的重量，降低安装轴的悬臂负载，另一方面也能让操作人员透过镂空位置观察后方的刻度标识或者设备状态，不会因为轮盘完全遮挡视线导致调节失误。轮缘表面做了防滑的纹理处理，即使手上沾有少量切削液、油污，也能保持足够的摩擦力，转动时不会脱手。

在安装边界上，这款手轮的轴向安装尺寸紧凑，轮毂突出轮盘背面的高度很小，不会过多占用设备外侧的操作空间，适合安装在设备面板、阀体端盖这类空间有限的位置，安装时只需要将轴插入中心孔，通过侧面的紧定螺丝或者键连接固定即可，不需要额外的复杂安装附件，后期维护更换也十分方便，只需要松开紧定螺丝就能拆换手轮，不需要拆解周边的设备结构。针对不同的使用场景，手轮的材质可以根据工况选择，普通工况下采用增强尼龙注塑就能满足强度需求，耐腐蚀、重量轻，有防爆或者高强度需求的场景可以采用铸铝或者铸铁材质，表面做喷塑或者镀锌处理，适应潮湿、多粉尘的车间环境。

设计这类手轮的时候，需要重点考虑转动时的受力分布，辐条的倾斜角度要兼顾强度和成型工艺性，避免出现倒扣结构增加模具复杂度，中心孔的公差要和适配的轴径匹配，既不能过松导致晃动，也不能过紧导致安装困难，轮缘的外径尺寸要和所需的操作扭矩匹配，需要大扭矩调节的场景可以适当加大轮径，小行程微调的场景可以缩小轮径，搭配刻度标识实现精准调节。
