立式手动快速压紧夹具结构设计

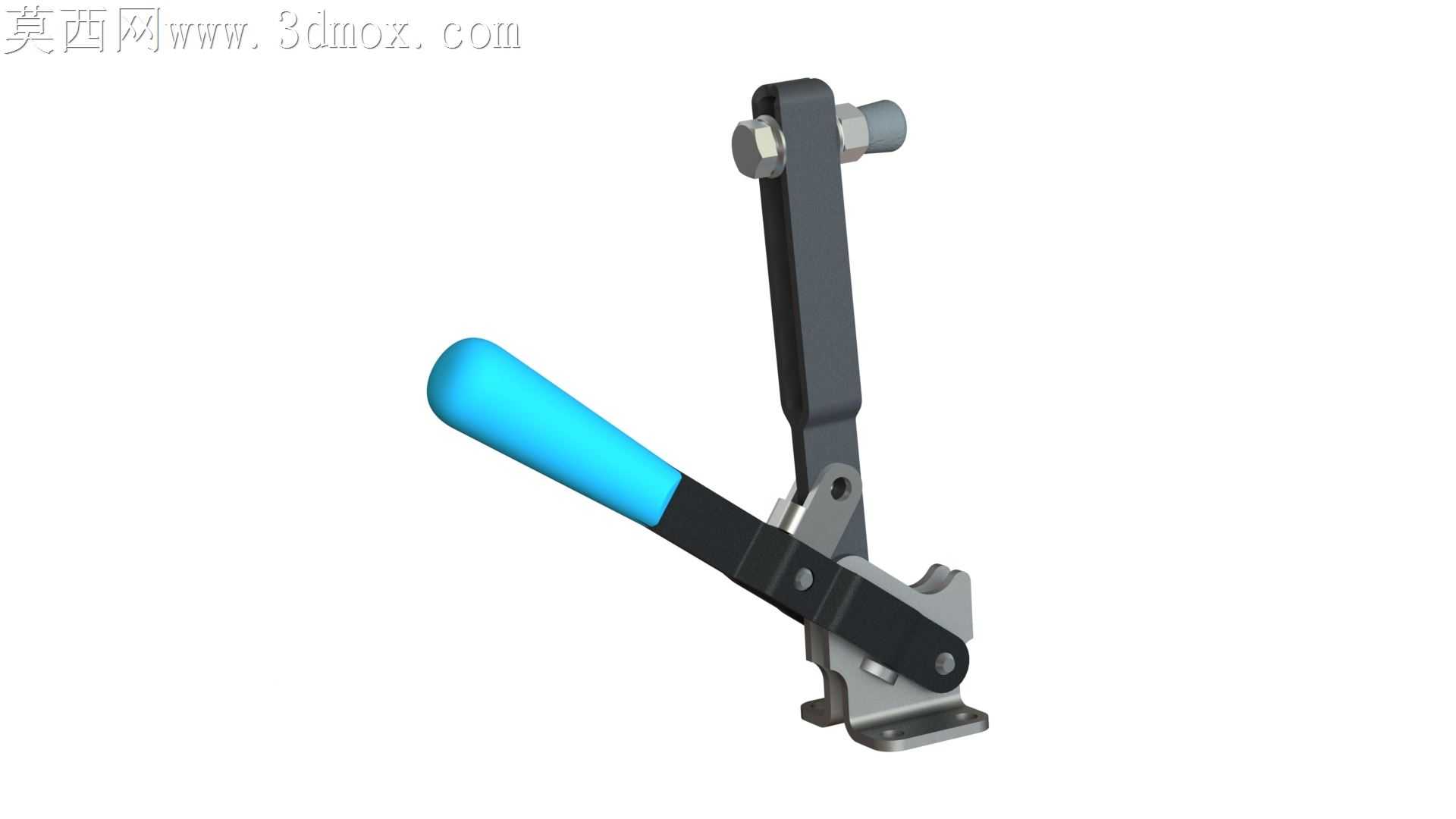

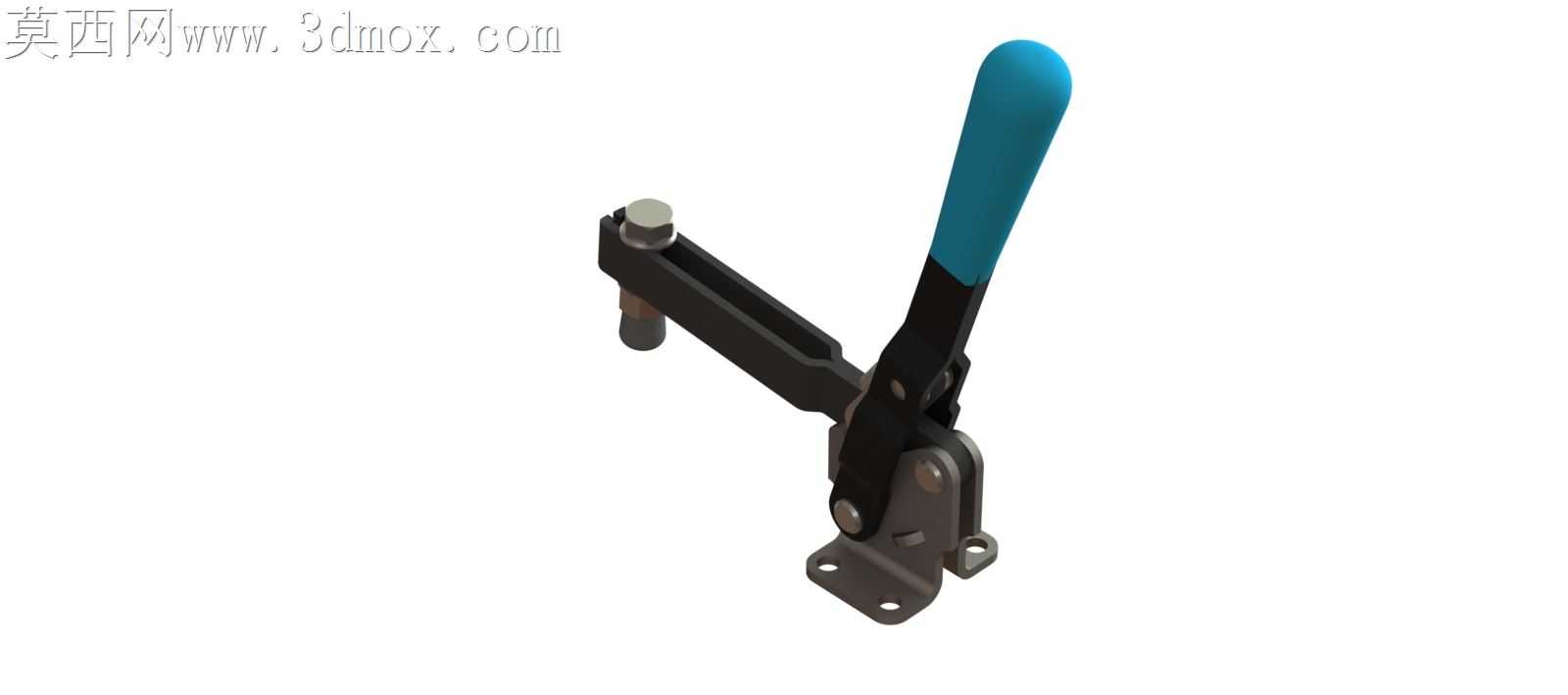

车间现场手动压紧工位常出现压头偏摆、锁止回弹的问题，根源在于铰接点受力路径设计不合理，这款立式压具的结构恰好针对这类现场痛点做了针对性优化。底座安装孔采用腰型与圆孔组合排布，腰型孔预留0.8mm的装配调整余量，能抵消安装面的平面度误差，避免底座锁死后出现铰接座内应力憋劲的情况，长期反复开合也不会出现底座螺钉松动的隐患。压臂的延伸段做了变截面处理，靠近铰接支点的位置截面厚度更大，往压头方向逐步收窄，既保证压紧时的抗弯强度，又不会因为整体过重增加操作手柄的扳动力度，现场操作工单手握持手柄就能完成锁止，长时间重复操作也不会出现手部酸胀的问题。手柄处的防滑套和金属基体之间做了环向卡槽定位，压装时不会出现胶套跟转滑脱的情况，胶套的弧度贴合手掌自然握持的曲面，发力时受力均匀分散在掌面，不会硌出压痕。铰接位置的销轴采用台阶式设计，两端的铆接余量控制在0.15mm，既保证铰接转动时无旷量，又不会因为铆接过紧导致扳动卡滞，锁止临界点的位置刚好过铰接死点0.3mm，即便加工过程中出现设备振动，压具也不会自行松脱，不需要额外加装防松卡扣。压头位置采用可替换式结构，压头杆和压臂之间用细牙螺纹连接，能根据不同被压工件的高度差调整压头伸出长度，适配不同厚度工件的压紧需求，压头端部做了圆角钝化处理，压紧时不会刮伤工件表面的涂装或加工面。扳动手柄解锁时的力臂比经过反复调校，解锁时不会出现突然弹开的情况，操作时手部不会被夹到，整个运动行程内各铰接部件的运动轨迹无干涉，哪怕是新手操作工第一次使用也能快速上手，不需要额外的操作培训。这类压具常用于焊接工装、机加工装的手动压紧工位，结构紧凑不占安装空间，维护时只需要定期在铰接点滴注少量润滑油就能长期使用，没有易损的复杂零部件，后期维护成本极低。
