直滑式单声道电位器结构细节还原

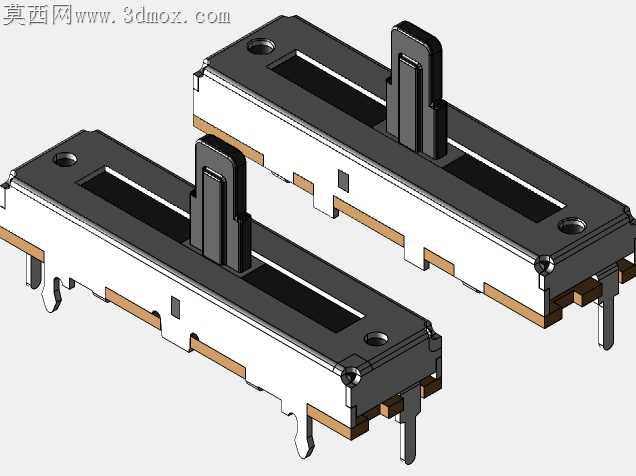

直滑电位器在消费电子组装线上最常碰到的痛点，是塑壳基座与金属引脚的铆接公差失控——引脚偏斜0.1mm就会导致插件时卡滞在PCB焊盘孔内，批量返修率能冲到8%以上。这款模型还原的两款同阻值直滑电位器，特意把基座底部的铆接凸台做了等比例放大呈现，凸台边缘的0.05mm倒角结构清晰可见，这个细节是实际生产里用来引导引脚垂直压入的关键，很多简化模型会直接把凸台做成直角，完全忽略了装配导向的实际作用。

滑动拨杆与基座滑槽的配合间隙是这类元件的核心矛盾点，间隙留大了拨杆晃动会导致阻值跳变，留小了低温环境下塑壳收缩会出现卡涩。模型里拨杆两侧的限位凸筋做了精准的厚度还原，凸筋表面的细微磨砂纹理也做了呈现，对应实际生产中凸筋表面做微蚀处理降低摩擦系数的工艺，避免长期滑动后出现磨屑堆积导致的接触不良。基座侧面的定位卡扣也没有做简化，卡扣的悬臂厚度、倒扣角度完全贴合量产件的参数，这个结构是用来把电位器卡装在设备面板开孔内的，倒扣角度差2度就会出现装配后松脱或者按压断裂的问题。

引脚根部的环氧密封层在模型里做了独立的结构区分，没有和塑壳基座混成一体，这个密封层是用来阻挡焊锡时的助焊剂蒸汽渗入基座内部污染碳膜片的，很多同类型模型会忽略这个分层结构，把引脚直接做在塑壳上，完全没考虑波峰焊工况下的密封需求。碳膜片对应的基座上盖区域，模型里做了细微的内凹避让，这个避让空间是留给滑动接触簧片的活动行程，避免簧片滑动时和上盖内壁摩擦产生异响，实际调试中这个内凹的深度偏差0.2mm就会导致拨杆滑动全程有细碎摩擦声，影响终端产品的使用体验。

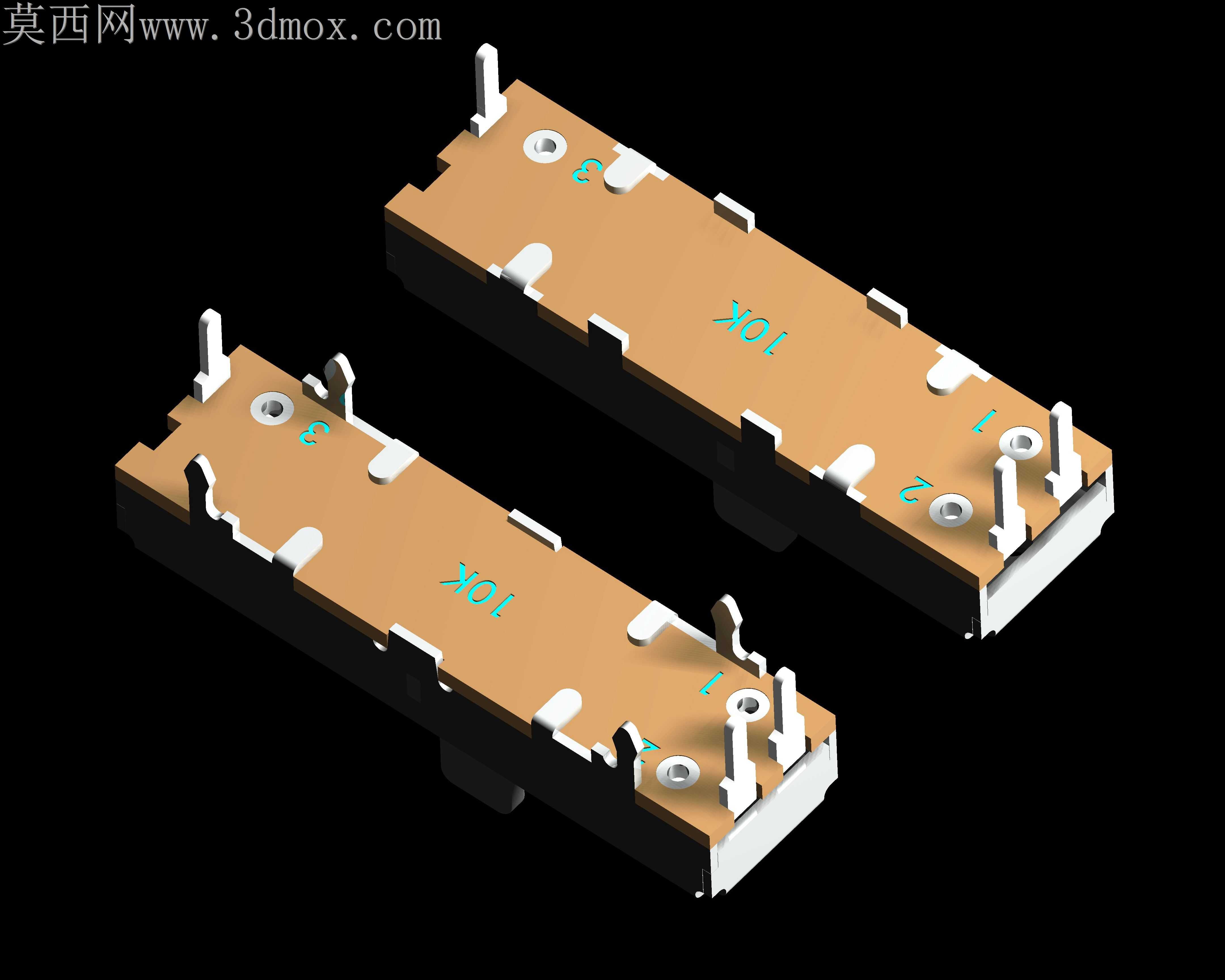

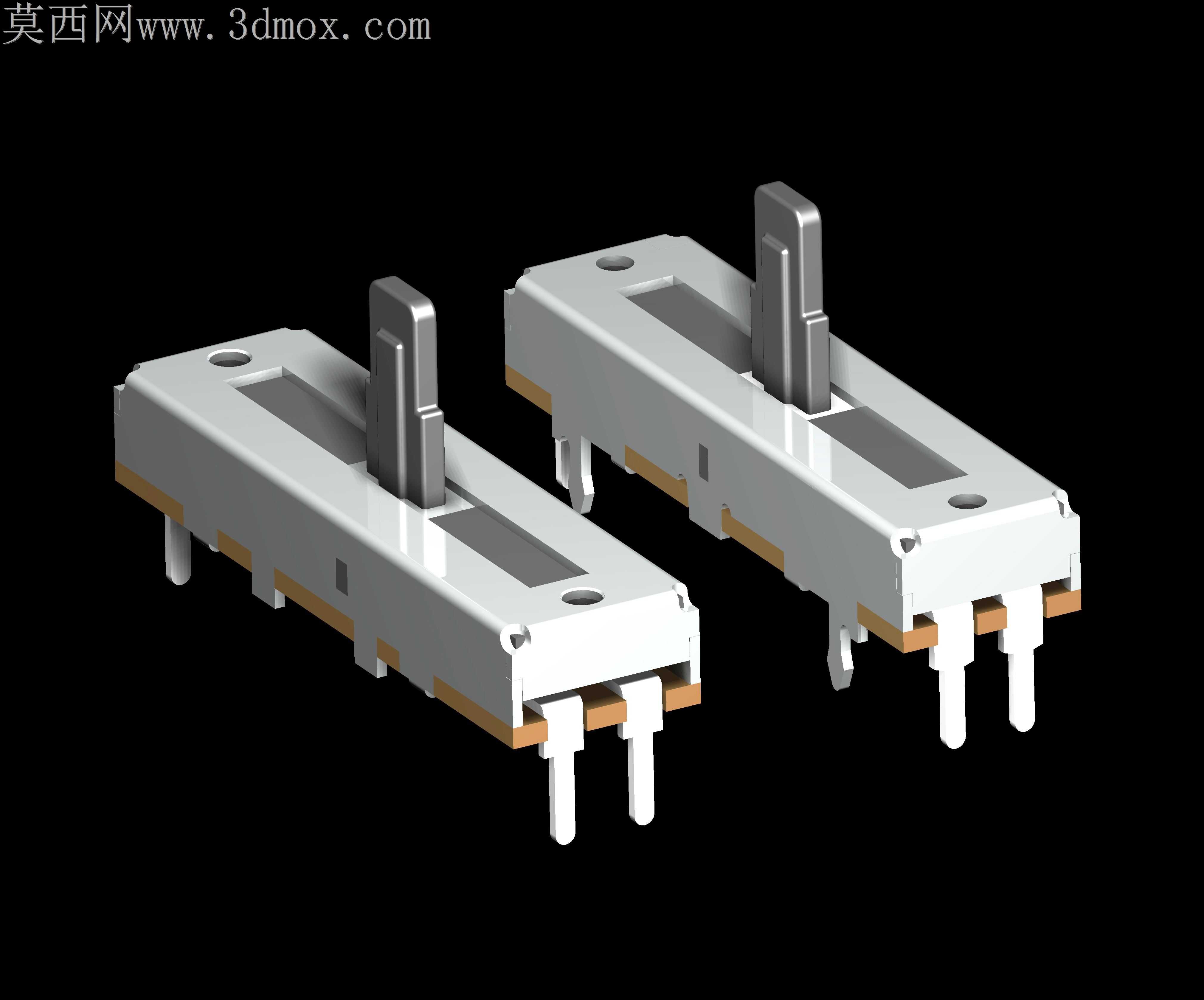

两款电位器的长度差异对应不同的面板安装空间，模型里把短款和长款的引脚间距做了准确区分，没有做成统一引脚距的简化版本，这点对PCB Layout阶段的封装适配非常重要，要是引脚距做错，打样回来的板子根本没法插件。拨杆顶部的防滑纹理也做了等比例还原，纹理的深度和间距对应实际注塑时的晒纹参数，既保证手指拨动时有足够摩擦力，又不会因为纹理过深积灰。基座边缘的注塑进胶点痕迹也在模型里有所体现，进胶点做了0.1mm的凹陷处理，对应量产时自动剪胶后的残留状态，没有把基座外表面做成完全光滑的理想状态，更贴近真实量产零件的外观特征。
