人体扫描专用电机驱动旋转承载转台

在全身三维人像采集、数字孪生建模、虚拟数字人资产制作的实际作业场景中，扫描对象的平稳回转是保证点云数据拼接精度的核心前提，这款电动驱动的回转承载台正是针对这类场景的特定需求开发。不同于普通展示类低速转盘，该转台的结构设计首先围绕人体站立承载的刚性要求展开，主承载平台与底座的主体结构采用高刚性纤维增强复合材料适配增材制造工艺，可避免大尺寸薄壁结构在长期承重下出现蠕变弯曲，保证台面平面度长期维持在扫描作业允许的公差范围内。

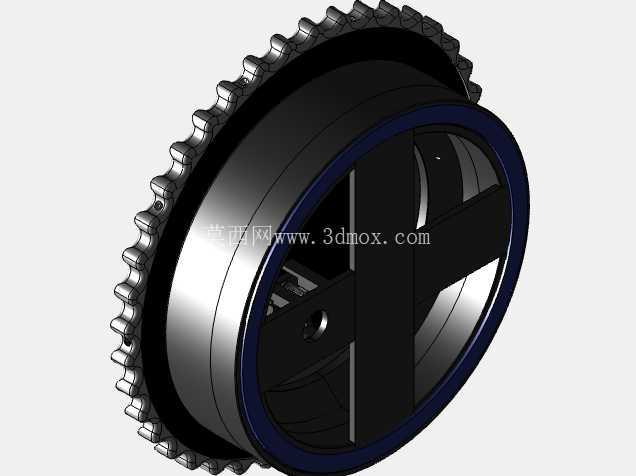

从驱动链路的设计逻辑来看，开发团队刻意将驱动用小模数正齿轮与主承载齿圈做了材料与工艺的区分：集成在底座安装位的14齿驱动齿轮采用常规通用打印材料制作，作为整套传动系统的易损牺牲件，当传动副出现磨损时，仅需拆卸更换小型驱动齿轮即可完成维护，无需拆解更换大尺寸的主承载齿圈与回转支撑结构，大幅降低了设备后期维护的拆装工作量与耗材成本。主承载齿圈与回转外圈采用一体化结构设计，齿形直接集成在大直径回转环的外圆周上，省去了额外的齿圈装配环节，避免了装配同轴度误差带来的传动卡顿问题。

回转支撑部分采用专用的回转环结构，而非标准推力球轴承，这种设计一方面可以在相同安装高度下获得更大的支撑跨距，抵消人体站立时重心偏移带来的倾覆力矩，避免转台转动时出现晃动；另一方面一体化的回转环与台面连接法兰可以直接与承载平台做刚性连接，减少了中间连接件带来的累积装配误差。驱动电机直接安装在底座的集成电机座上，安装位与齿圈的中心距在结构设计时已做公差预留，装配时无需额外调整齿轮啮合间隙，降低了现场装配的调试难度。

考虑到增材制造设备的成型尺寸限制，该转台的大尺寸组件在结构设计时就做了分块拼接的工艺预留，超出常规桌面级3D打印机成型幅面的底座、平台部件，可直接沿预设的分割面拆分打印，拼接位置预留了定位止口与连接孔位，拼接后可保证整体结构的刚性与形位公差，无需后期做大量的打磨修配工作。

在实际使用场景中，该转台可匹配各类结构光三维扫描设备，以稳定的低转速带动扫描对象做匀速回转，扫描过程中无需操作人员反复调整拍摄角度，即可完成全身全角度的点云数据采集，有效避免了人工调整角度带来的扫描对象位移、数据拼接错位问题。转台的驱动转速经过匹配优化，既不会因转速过快导致扫描设备出现运动模糊，也不会因转速过慢拉长整体扫描作业时长，适配绝大多数商用人体3D扫描的作业节拍要求。

从安装边界来看，转台整体为矮式圆盘结构，底座安装面为平整环形结构，可直接放置在平整地面上使用，无需做额外的地脚固定；台面的承载区域做了防滑纹理预留，站立区域的直径可满足常规体型成年人的双脚站立需求，边缘的倒角处理可避免上下台时的磕碰风险。传动部分的所有齿轮结构均内置在底座与台面的夹层空间内，外部无外露传动部件，使用过程中不会出现衣物、线缆卷入传动结构的安全隐患。

在结构细节处理上，电机的走线槽完全内置在底座结构内部，外部无裸露线缆，既提升了设备整体的整洁度，也避免了转动过程中线缆被拉扯缠绕的问题。底座底部预留了可调脚撑的安装位，在地面不平整的使用场景下，可通过可调脚撑调整台面水平度，保证转动过程中台面无倾斜晃动。
