工业用弯型柔性波纹螺旋管路结构

在多类工业设备的管路布设场景中，柔性波纹螺旋管路是解决硬管对接错位、吸收设备运行振动、补偿管路热胀冷缩位移的核心连接部件，这类管路的结构设计直接决定了整套流体输送系统的运行稳定性与密封可靠性。从实际工程落地的角度看，这类弯型波纹螺旋管的应用覆盖范围极广，在锅炉系统中，它可作为水汽输送段的柔性连接段，抵消锅炉本体启停过程中因温度变化产生的管路形变，避免硬接焊缝因应力集中出现开裂泄漏；在冷凝器、冷却系统回路中，它能适配紧凑安装空间内的非同轴管路对接，同时吸收循环水泵运行传递到管路的持续振动，减少振动传导至换热片等精密部件造成的疲劳损伤；在生物医学设备、牙科诊疗工具这类对管路灵活性要求极高的场景中，这类带螺旋波纹结构的柔性管可随操作端的姿态调整自由弯曲，同时保持内部流道的通畅性，不会因弯折出现流道堵死、介质输送中断的问题；在减振器、液压系统回路中，它还能缓冲液压脉冲带来的管路冲击，降低管路接头处的松动概率。

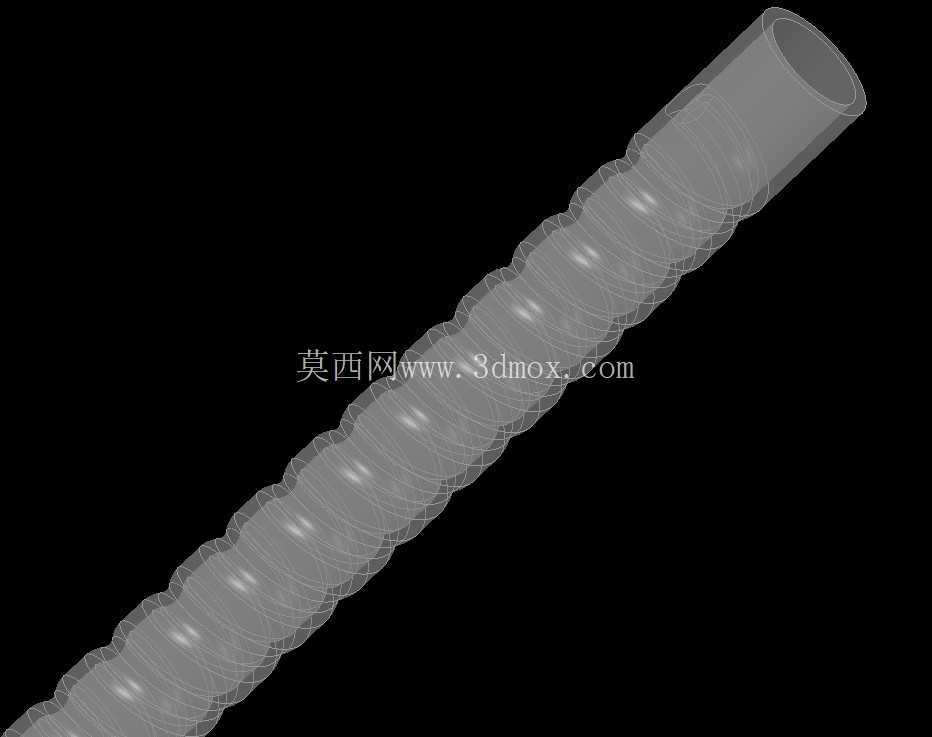

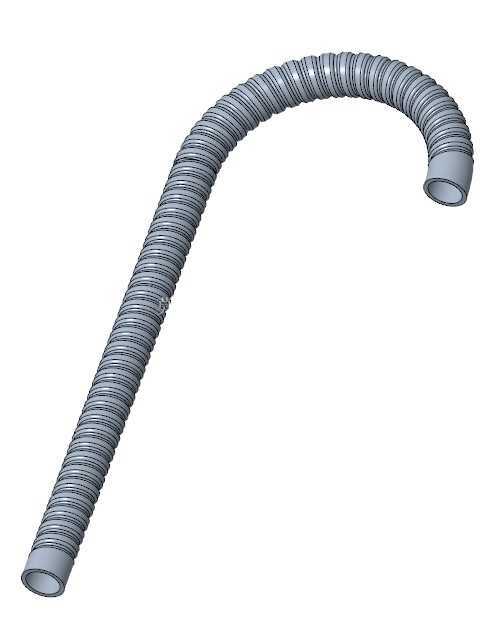

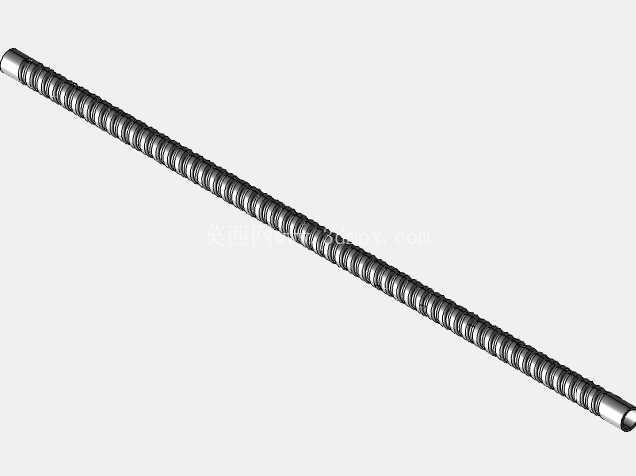

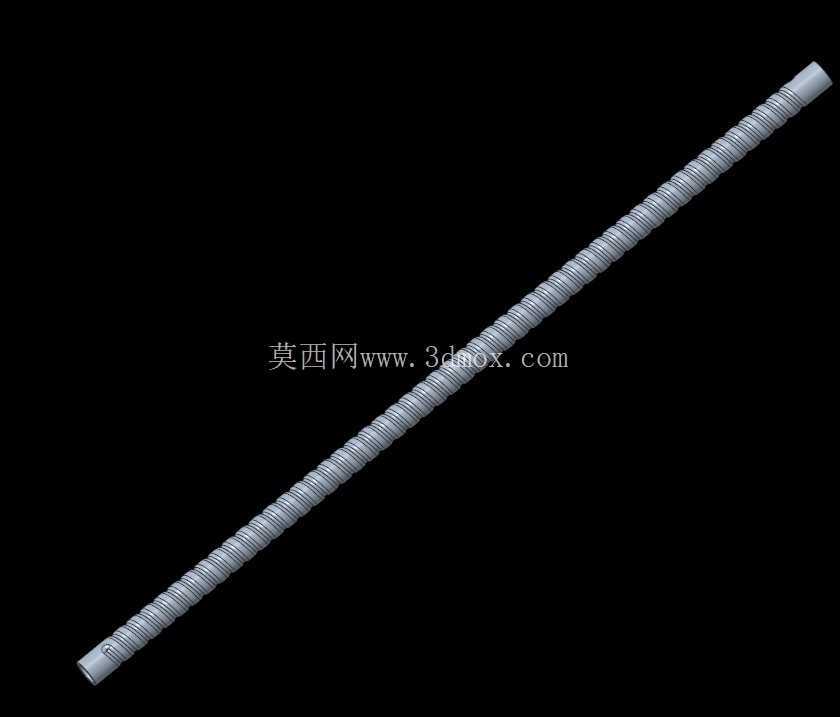

从结构设计逻辑来看，这款波纹螺旋管采用连续螺旋凸起的波纹壁结构，区别于普通环形波纹管，螺旋走向的波纹结构让管体在任意弯曲角度下的应力分布更均匀，不会出现环形波纹常见的弯折处应力集中、反复弯曲后波纹断裂的问题。管体两端预留了等径的光滑直边连接段，这部分结构是专门为管路安装预留的接口边界，安装时可直接套接在对应外径的硬管接头上，配合卡箍或者压套完成密封固定，不需要额外做接头转接，能有效减少管路系统的接头数量，降低泄漏点风险。管体的弯曲弧度是结合常见设备舱内的管路避让需求设计的，自然弯曲状态下的曲率半径大于管体直径的6倍，这个曲率边界是经过反复验证的——既保证了安装时不需要额外强行掰弯管体就能适配多数错位对接场景，又不会因为曲率过小导致波纹层过度拉伸变形，影响管体的整体承压能力。

在尺寸与安装边界的考量上，这类波纹螺旋管的设计需要平衡三个核心参数：首先是波纹的节距与深度，节距过小会导致管体刚性过强，弯曲需要的外力过大，无法适配需要频繁调整姿态的应用场景，节距过大则会让管体的承压能力下降，在带压输送介质时容易出现管体鼓胀变形；其次是管壁的厚度，壁厚过薄会降低管体的抗疲劳性能，反复弯曲后容易出现裂纹泄漏，壁厚过厚则会让管体柔性下降，失去柔性连接的意义；最后是两端直边段的长度，直边段过短会导致卡箍压接时的密封面不足，容易出现介质渗漏，直边段过长则会浪费安装空间，在紧凑的设备舱内无法完成布设。实际建模过程中，螺旋波纹的生成需要严格控制螺旋升角与波纹截面的圆角过渡，所有波纹凸起的棱边都做了R角处理，避免应力集中点的出现，管体整体的同轴度偏差控制在合理范围内，保证两端连接时不会出现偏斜错位。

不同于普通的塑料柔性软管，这类金属材质的波纹螺旋管可适配更高的温度范围与压力等级，在输送高温蒸汽、液压油、冷却介质等不同流体时都能保持结构稳定性，不会出现普通软管常见的老化、溶胀问题。在设备维护场景中，这类柔性波纹管路的更换也十分便捷，只需要松开两端的卡箍就能完成拆卸，不需要调整周边其他管路的位置，能大幅缩短设备停机维护的时间。对于结构设计从业者来说，这类波纹管路的建模核心在于螺旋特征的参数化控制，通过调整螺旋路径的曲率、波纹截面的尺寸参数，可以快速衍生出不同通径、不同弯曲角度、不同长度的系列化型号，适配不同设备的安装需求，不需要每次都重新构建基础模型，能有效提升设计迭代的效率。在做管路系统的干涉检查时，需要重点关注管体弯曲后的外轮廓边界，确保管体在最大弯曲角度下不会与周边的设备部件、其他管路产生摩擦干涉，避免设备运行过程中管体被磨破出现泄漏。
