带侧置卡扣的圆柱密封电池盖结构

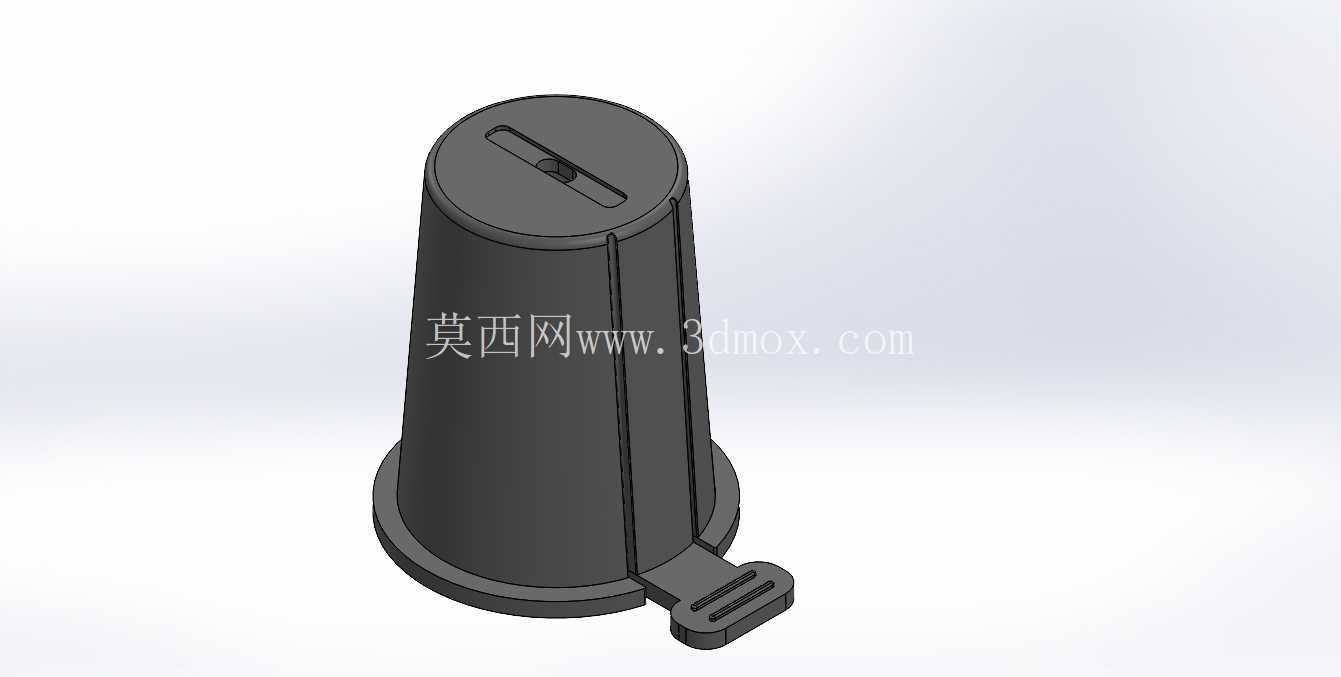

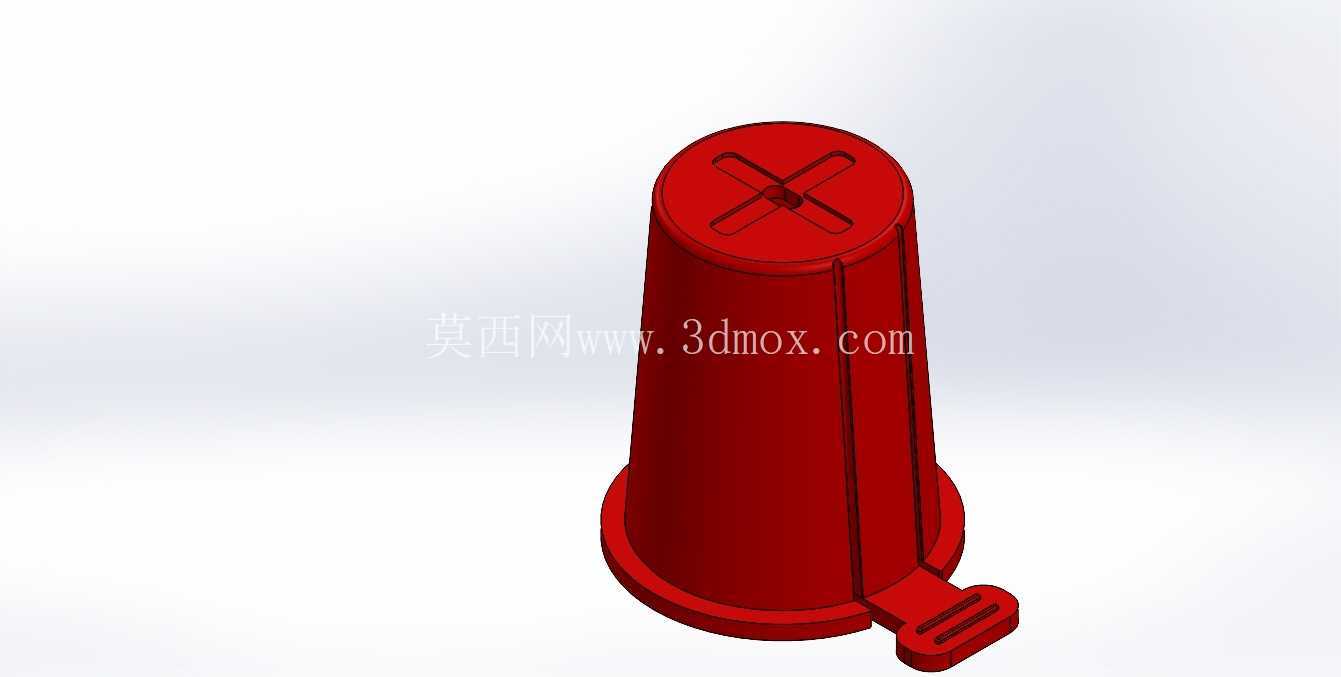

　　从结构细节来看，盖体主体采用等壁厚锥台设计，上端面直径略小于下端法兰直径，这种带微小拔模斜度的侧壁设计，一方面适配注塑或者压铸成型的工艺需求，避免成型后脱模卡滞，另一方面锥面结构在盖体压入仓体时可以起到导向作用，安装时不需要完全对准即可顺着锥面滑入装配位，降低现场更换电池时的对位难度。盖体顶部开设的一字型凹槽，并非用于螺丝刀拧动的受力槽，实际是防滑施力位，用户更换电池时可以用拇指按压在凹槽位置增大摩擦力，顺着仓体的导向槽旋转盖体即可完成锁紧，不需要额外工具，徒手就能完成拆装操作。在便携储能、小型工业电控设备、户外手持检测仪器的电池仓设计环节，端盖的密封可靠性与拆装便捷性一直是结构工程师需要平衡的核心矛盾点。这款圆柱型电池盖的设计，正是针对竖直排布圆柱电芯的电池仓场景开发，适配单组大直径圆柱电芯或者多节小直径电芯成组后的圆柱形仓体，常见于手持测绘设备、井下便携检测仪器、小型户外储能电源这类需要频繁更换电池、同时对仓体防尘防溅有明确要求的设备上。

　　侧置延伸出的带双长槽卡扣结构，是整个设计的核心锁紧受力点，当盖体旋转到位后，卡扣上的两个长槽会刚好卡入电池仓侧壁预设的凸台位，长槽的长度预留了0.8mm的装配公差余量，即使仓体注塑成型存在轻微的尺寸收缩偏差，也能保证卡扣顺利卡入，不会出现因为尺寸超差导致的盖体锁不紧或者装不上的问题。卡扣与盖体主体的连接位置做了R2.5的圆角过渡，避免应力集中导致的卡扣断裂——很多同类电池盖在反复拆装后容易出现卡扣断裂的问题，大多是因为连接位置直角过渡，反复弯折后应力集中在直角根部导致疲劳断裂，这个圆角过渡设计可以将卡扣根部的应力分散30%以上，大幅提升反复拆装的使用寿命。

　　盖体下端的法兰边是密封配合面，法兰厚度设计为2.2mm，刚好可以压住仓体端口的O型密封圈，当卡扣锁紧后，法兰面会给密封圈施加均匀的轴向压力，保证密封圈的压缩量维持在20%-25%的合理区间，既不会因为压缩量过大导致密封圈永久变形失去密封效果，也不会因为压缩量不足导致防尘防溅性能不达标。从安装边界来看，盖体总高度为68mm，下端法兰最大直径为42mm，侧置卡扣向外延伸的总宽度为52mm，设计电池仓时需要在仓体侧壁预留对应卡扣的让位空间，同时仓体端口的内径需要匹配盖体下端38mm的配合直径，配合公差选用H7/h6的间隙配合，既保证装配顺畅，又不会出现过大的间隙导致密封圈偏位。

　　盖体侧壁的三条竖直加强筋，并非装饰结构，三条筋沿圆周120°均匀分布，筋高1.2mm，一方面可以增强盖体侧壁的结构强度，避免受到侧向挤压时盖体变形导致密封失效，另一方面筋条可以和仓体内壁的导向槽配合，在安装时起到周向定位的作用，保证盖体旋转到锁紧位时卡扣刚好对准仓体的凸台位置，不需要用户反复调整角度找锁紧位。在实际选型应用时，需要注意这款电池盖适配的仓体深度不能超过62mm，否则盖体压入后法兰面无法贴合密封圈，会导致密封失效；如果仓体内的电芯长度有偏差，可以通过调整仓体内底部的缓冲泡棉厚度来适配，不需要修改盖体的尺寸。另外卡扣的悬臂长度设计为12mm，拆装时的按压力度控制在15N左右，既不会因为太松导致受震动时盖体脱落，也不会因为太紧导致用户拆装时需要用过大的力气，适配日常使用场景下的操作力度需求。顶部的一字槽深度设计为1.5mm，不会打穿盖体壁厚，保证盖体顶部的结构完整性，避免灰尘或者液体从槽位渗入仓体内部，槽的边缘做了R0.5的圆角处理，用户按压操作时不会划伤手指，细节处理符合手持类设备的人机工程要求。
