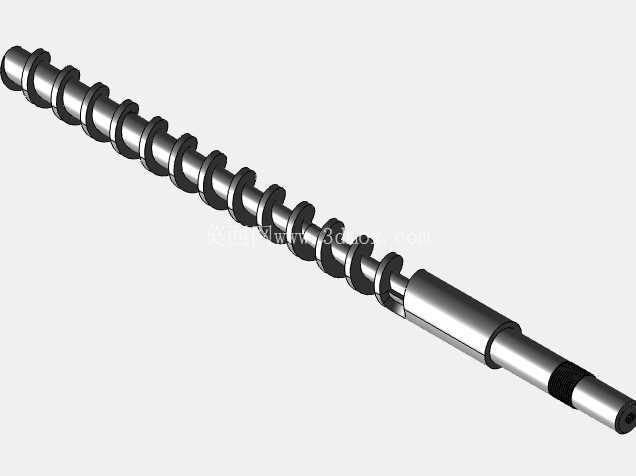

注塑机挤出送料螺杆结构三维模型

这类变径变距螺杆结构，常见于塑料挤出成型设备、注塑机预塑单元以及小型食品物料输送装置中，核心作用是在旋转过程中完成物料的输送、压实、熔融混炼与定量推送，是整套塑化输送单元的核心执行部件。从结构设计逻辑来看，螺杆整体分为三段功能区：靠近驱动端的是进料输送段，该段螺槽深度保持恒定，螺距均匀，主要负责承接料斗落下的固态物料，通过螺杆旋转带动物料沿轴向向前输送，设计时该段的螺棱外径与机筒内壁的单边间隙控制在0.1-0.2mm区间，间隙过大会造成物料回流打滑，降低输送效率，间隙过小则会增加螺杆与机筒的加工装配难度，运行中容易出现刮蹭磨损。中间段为压缩熔融段，该段螺槽深度逐渐收窄，螺距也会根据物料特性做渐变调整，随着螺槽容积不断减小，物料在向前输送的过程中被持续压实，同时配合机筒外部的加热装置，物料在剪切摩擦与外加热的双重作用下逐渐熔融塑化，这一段的压缩比设计需要匹配所加工物料的物理特性，比如加工结晶性塑料时压缩比通常设置在2-3之间，加工非结晶性物料时压缩比可适当降低，避免物料剪切过热出现降解。靠近出料端的是计量均化段，该段螺槽深度再次回到恒定值，主要作用是将完全熔融的物料进一步均化，保证熔体温度、压力均匀稳定，以恒定的压力和流量向成型端输送定量熔体，该段的长度设计直接影响出料的稳定性，长度过短会造成熔体均化不足，出料压力波动大，最终成型的制品容易出现缺料、飞边或者内应力不均的问题。

从安装边界来看，螺杆末端的阶梯轴结构是与驱动系统连接的安装位，设计时需要匹配传动箱输出轴的连接尺寸，轴段上的环形槽用于安装密封件与止推轴承，承受螺杆工作时产生的轴向背压，避免熔体从驱动端泄漏，同时保证螺杆旋转时的轴向定位精度。螺杆的整体长径比是设计时的核心参数，常规通用型塑化螺杆长径比在20:1到25:1之间，针对特殊混炼需求的物料可以将长径比提升至30:1以上，但长径比过大也会增加螺杆的加工难度，同时螺杆在高速旋转时的挠度变形量会随之增大，容易出现螺杆偏心刮蹭机筒的问题，因此设计时需要结合螺杆的材质热处理工艺校核螺杆的刚性，通常螺杆基材会选用40Cr或者38CrMoAlA材质，表面做氮化处理，氮化层深度控制在0.4-0.7mm，表面硬度达到HV900以上，提升螺杆的耐磨与耐腐蚀性能，针对添加玻纤的高磨损物料，还会在螺棱表面堆焊硬质合金层，进一步延长使用寿命。

在实际设备装配过程中，螺杆与机筒的同轴度公差需要控制在0.05mm以内，安装时需要保证螺杆轴线与驱动输出轴轴线完全重合，避免运行过程中出现偏磨，同时螺杆的轴向窜动量需要控制在0.1mm以内，轴向窜动过大会造成计量段的出料精度下降，影响成型制品的重量一致性。在三维建模过程中，这类螺杆的建模重点在于螺旋扫掠路径的参数化控制，需要将各段的螺距、螺槽深度、螺棱宽度设置为可调整的参数变量，方便后续根据不同的物料特性快速调整结构参数，建模时需要特别注意螺棱与轴体过渡位置的圆角处理，避免出现应力集中，在实际生产中这些过渡位置如果存在尖角，很容易在长期交变载荷作用下出现裂纹，造成螺杆断裂失效。另外，螺杆出料端的锥面结构需要与机筒前端的喷嘴或者机头流道做匹配设计，保证熔体能够顺畅进入流道，避免出现物料滞留的死角，滞留的物料长时间在高温环境下会出现碳化分解，最终影响制品的外观与力学性能。
