NEMA34步进电机谐波减速传动单元

项目分类:减速机 发布时间:2024-11-12 ID:791052
  • NEMA34步进电机谐波减速传动单元

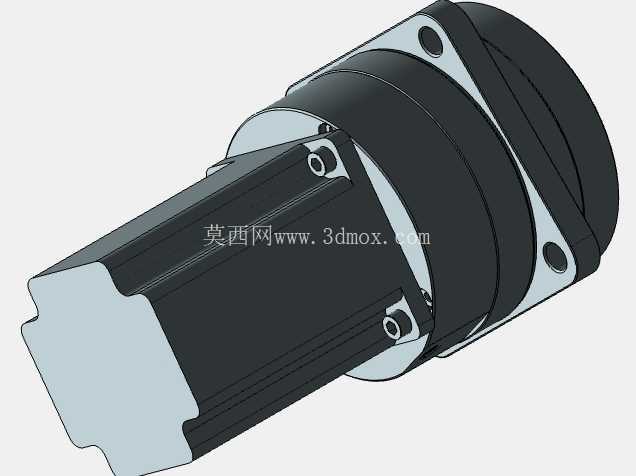

  这套传动单元把NEMA34规格步进电机与谐波减速段整合为同轴紧凑结构,在自动化设备里承担低速大扭矩输出、定位精度保持与负载惯量匹配的作用。现场布局时,电机段位于后侧,方形机壳带有纵向散热筋,端部出线与接线座位置清晰,便于在机柜内预留弯曲半径和走线空间;前侧减速段采用圆形法兰输出,端面分布安装孔,周向轮廓比电机本体略大,选型时不能只核对电机安装孔位,还要把减速器法兰外径、止口配合面和输出轴伸出长度一起纳入干涉检查。

  从使用场景看,这类组合常见于小型回转工作台、多工位分度盘、送料摆臂、检测设备翻转轴以及包装机械中的间歇驱动。步进电机本身适合开环脉冲控制,低速段扭矩特性直接,但在需要带动较大偏心负载或要求缩小电机规格时,直连往往会出现惯量不匹配、定位刚性不足的问题。谐波减速段通过柔轮、刚轮与波发生器的啮合实现高减速比,结构同轴度好,背隙小,能够把电机高速小扭矩转换为输出端低速大扭矩,同时提高轴系抵抗外力扰动的能力。

  建模时需要重点表达两段之间的装配边界。电机前端面与减速器输入端形成定位配合,螺钉连接区域应保留足够扳手空间;减速器外壳上的加强筋和台阶并非单纯外观特征,而是反映壳体承受输出扭矩时的刚度分布。输出法兰面是整机与负载连接的关键基准,孔位圆、止口直径和法兰厚度决定了重复安装精度。若在整机设计中直接调用该模型,应围绕输出法兰建立装配坐标系,再向后检查电机尾部长度、接线插头高度以及侧面固定螺钉是否与护罩、机架或相邻轴系冲突。

  散热与维护也不能忽略。步进电机长时间保持转矩输出时,机壳表面的散热筋需要暴露在可对流的空间里,不宜被钣金罩完全贴死;减速器虽然结构紧凑,但在设备寿命周期内仍要考虑安装方向对润滑状态的影响。竖直安装、水平安装或输出端朝下时,内部润滑介质的分布不同,机架设计应避免让额外弯矩直接作用在法兰输出轴上。皮带轮、悬臂夹具或偏重转盘若直接外挂,应增加支撑轴承,把径向力和轴向力从减速器输出轴转移到机架轴承位上。

  控制匹配方面,减速后的输出分辨率会随减速比提高,但不能把精度提升简单理解为脉冲当量缩小。工程选型需要同时核对电机保持转矩、减速比、平均负载扭矩、加减速峰值扭矩、启动频率以及负载惯量折算值。模型中呈现的同轴结构有利于缩短传动链,减少同步带、联轴器和中间轴承座带来的累积误差;但也意味着电机发热更靠近减速机构,连续工况下应校核温升,并在伺服或步进驱动器参数中设置合理加减速曲线。

  三维结构审查时,可把该单元按电机主体、连接法兰、谐波壳体、输出法兰和紧固件分层处理。电机侧方形轮廓适合用型材支架或压板固定,前侧圆形法兰则适合与设备面板、转盘支座或机械臂关节座对接。安装边界上,要预留电机后端编码器或线缆插拔空间,侧面螺钉孔不能被支架遮挡,减速器法兰外圈与防护板之间应留出装配间隙。对于需要频繁换型的设备,这种一体化模型还能帮助设计人员在方案阶段比较直连、同步带传动和谐波减速三种布局,提前判断整机长度、重量分布以及维护拆装路径,从而减少后期返工。
