Aventics系列563、565气动阀安装底座结构

在气动控制系统的集成搭建场景里，阀类安装底板的作用往往被初入行的设计人员低估，它不只是承载电磁阀的固定基座，更是整个阀组气路分配、安装定位、密封衔接的核心载体，Aventics的563、565系列底板，就是针对大流量气动回路阀组集成开发的专用安装构件。这类底板最常出现在自动化生产线的气动阀岛搭建、重型气动执行机构的控制回路、大型工装夹具的气路分配单元里，相比零散安装的单阀固定结构，集成式底板能大幅减少管路接头数量，降低气路泄漏点，同时压缩阀组整体安装空间，让现场布线布管更规整，后期维护排查故障时也能快速定位对应阀件。

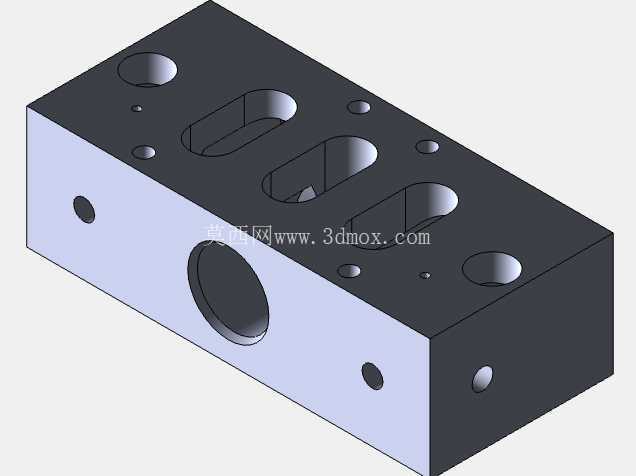

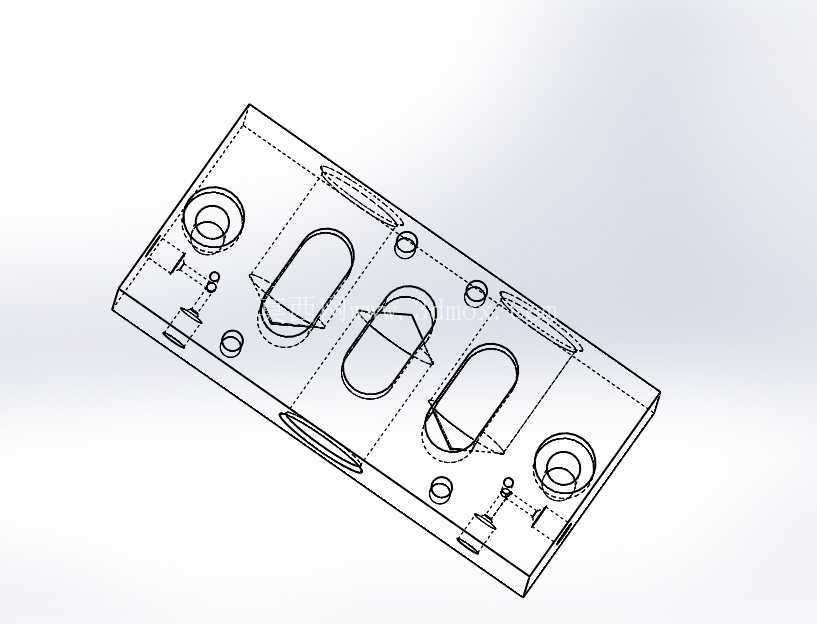

从功能特性来看，这款底板采用了一体化的气路流道设计，内部的进气、排气、工作气路都在基座本体内部加工成型，不需要外接额外的汇流管路，气流在内部流道的转向、截面变化都经过匹配对应阀件流量的优化，能避免流道突变带来的压损，保证大流量工况下阀件的输出压力稳定。底板上的阀件安装位做了精准的定位销孔设计，和对应系列电磁阀的定位结构完全匹配，安装时不需要反复调整对齐，只要将阀件对准销孔压入，再拧紧固定螺栓就能保证密封面完全贴合，不会出现因为安装错位导致的密封垫压偏、漏气问题。密封槽的加工精度控制在合理公差范围内，适配标准规格的密封圈，在0.1到1MPa的常规气动工作压力区间内，能保证长期运行无泄漏，不需要频繁更换密封件。

设计思路上，这款底板优先考虑了现场安装的兼容性与可靠性，底部的安装孔采用了长圆孔与圆孔组合的布局，既可以通过螺栓直接固定在设备的安装面板、型材支架上，长圆孔也能适配小范围的安装位置偏差，降低现场安装时的开孔精度要求。底板的进出气接口设置在基座的侧端面，接口规格匹配对应系列阀件的通径，能满足大流量气动执行元件的供气需求，比如大缸径气缸、气动马达这类耗气量较大的执行机构，使用这款底板搭建阀组时，不会因为底板通径不足导致气缸动作速度达不到设计要求。底板的本体材质选用了高强度的压铸铝合金，表面做了氧化处理，既能保证基座的结构强度，在承受阀件重量、管路拉扯力时不会出现变形，也能适应车间内的切削液、润滑油等常见介质的腐蚀，长期使用不会出现表面锈蚀、流道堵塞的问题。

从安装边界与外形尺寸来看，这款底板的整体轮廓做了倒角处理，没有尖锐的棱角，避免安装维护时划伤操作人员。单联底板的安装孔位间距严格匹配563、565系列电磁阀的安装尺寸，多联拼接时可以通过端部的连接结构实现多片底板的无缝拼接，根据实际需要的阀位数量灵活组合，不需要单独定制不同长度的整体汇流板，能减少备件库存种类。底板的厚度经过强度校核，在满阀位安装、长期受气压冲击的工况下，安装面的平面度不会发生变化，能保证每个阀位的密封面始终保持平整，不会因为基座变形导致个别阀位出现漏气。安装时需要注意，底板的固定螺栓要按照对角顺序逐步拧紧，避免单侧受力导致基座翘曲，密封面贴合不严；气路接口连接时要保证管路接头的密封带缠绕规范，避免密封碎屑进入内部流道，堵塞阀件的节流孔或者密封面。在实际设备调试中，这类底板搭配对应电磁阀使用时，能让阀组的响应速度保持一致，不会因为管路长度差异导致不同阀位的执行元件动作不同步，在多工位顺序动作的气动回路里，这个特性尤为重要，能避免因为动作时序偏差导致的工装卡滞、工件定位不准等问题。另外，底板上预留了排气口的消音器安装位置，不需要额外转接接头就能直接安装标准消音器，降低阀组排气时的噪音，改善车间作业环境。
