多行程内燃机曲轴教学实训结构模型

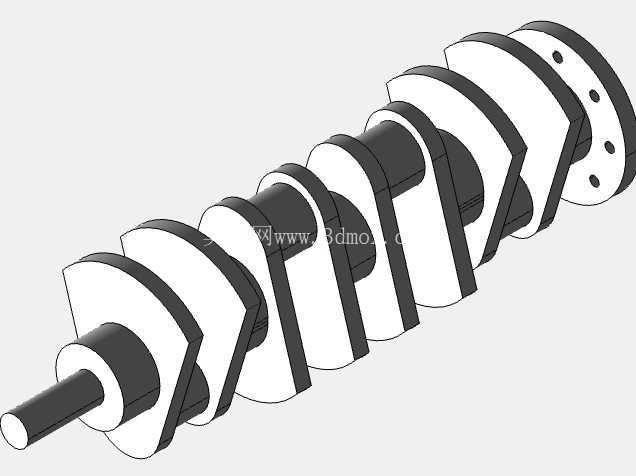

在动力机械的结构教学、三维建模实训场景中，曲轴作为内燃机核心运动转换部件，其结构认知一直是机械类专业学员从二维图纸过渡到三维实体设计的关键训练载体。这款多行程曲轴结构，完全围绕教学实训需求设计，没有套用量产机型的复杂工艺细节，所有结构特征都做了显性化处理，方便学员拆解理解曲柄连杆机构的运动逻辑。

从实际应用场景看，这类结构模型主要用于CAD软件的特征建模练习、2D工程图转3D模型的实操训练，也可作为机械原理课程的教具，帮助学员直观理解往复直线运动到旋转运动的转换过程。不同于量产曲轴需要考虑的动平衡精度、圆角滚压强化、油道布局等工艺细节，这款实训模型把核心结构做了清晰呈现：包含主轴颈、曲柄销、平衡配重块、轴端定位段、端部安装法兰这些曲轴必备的功能段，没有冗余的工艺倒角、隐藏油孔等干扰初学者认知的结构，学员可以直接对照配套的二维图纸提取每一段的尺寸参数，一步步完成从草图绘制到实体建模、再到装配验证的全流程练习。

设计思路上，这款模型刻意保留了曲轴最本质的结构逻辑：主轴颈作为整个部件的旋转支撑基准，同轴度公差在建模时可以作为首要约束条件，所有主轴颈的轴线保持共线，是整个部件装配的基准轴；曲柄销与主轴颈平行布置，偏心距对应活塞的行程半径，这一参数直接决定了内燃机的排量大小，建模时需要严格控制偏心距的尺寸精度，否则后续做运动仿真时会出现连杆运动卡滞的问题；平衡配重块的外形轮廓做了简化处理，没有采用量产机型的复杂异形曲面，而是用规则的扇形结构呈现，方便学员理解配重的作用——抵消曲柄销和连杆大头旋转时产生的离心力，降低发动机运转时的振动，学员在练习时还可以自行修改配重的轮廓尺寸，做动平衡仿真的拓展训练。

从安装边界来看，轴端的定位段直径与长度都做了标准化处理，方便学员在做装配练习时匹配对应的轴承、正时齿轮、飞轮等标准件；端部的安装法兰上预留了均匀分布的连接孔，孔位分布圆直径、孔径都采用了常用的工程尺寸，学员在练习时可以直接调用标准件库的螺栓完成装配约束，不需要额外自定义非标准连接件。整个模型的所有几何轮廓都可以通过拉伸、旋转、切除这些基础的SolidWorks特征完成建模，不需要用到复杂的曲面命令，非常适合刚接触三维建模的学员练习基础特征的操作逻辑，理解特征树的构建顺序对建模效率的影响。

在实训教学中，学员可以先从二维图纸中提取每一段轴颈的直径、长度参数，确定主轴颈与曲柄销的中心距，先通过旋转特征做出曲轴的基体轮廓，再通过拉伸切除做出法兰上的连接孔，最后添加必要的倒角特征即可完成建模。完成实体建模后，还可以基于这个模型做后续的工程图生成练习，自动生成三视图、剖视图，标注尺寸公差、形位公差，完整覆盖从三维建模到二维工程图输出的全流程训练点。不同于真实产品的复杂结构，这款模型的所有尺寸都做了取整处理，没有不规则的小数尺寸，降低了初学者的建模门槛，同时又完整保留了曲轴的核心功能结构，不会因为过度简化导致学员对真实曲轴结构产生认知偏差。

在做运动仿真练习时，学员可以给主轴颈添加旋转马达，配合连杆、活塞零件做曲柄滑块机构的运动仿真，观察不同曲轴转角下活塞的运动位置、速度变化曲线，理解内燃机四冲程工作循环中曲轴转角与活塞行程的对应关系，把机械原理课程中学到的理论知识通过三维仿真做具象化验证。这种教学用模型虽然不能直接用于实际的发动机装配，但是对于结构设计入门者来说，是理解动力核心部件结构逻辑、掌握三维建模基础操作的优质训练载体，能够帮助学员快速建立从二维图纸到三维实体的空间映射能力，为后续参与真实产品的结构设计打下扎实的认知基础。
