三通法兰连接式工业阀体结构设计

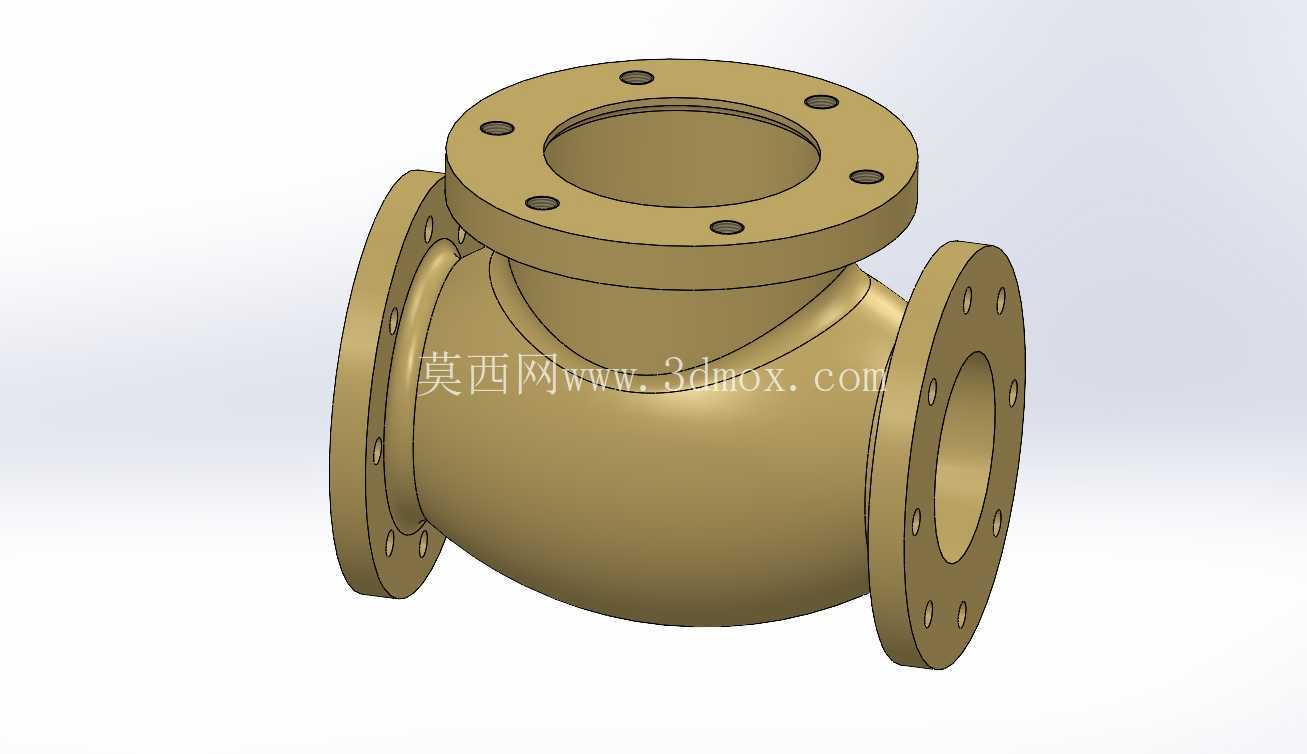

　　在工业流体输送系统的管路布局中，这类三通法兰式阀体是改变介质流向、实现管路分支汇流的核心承压构件，常被应用在市政给排水管网、化工介质输送管线、暖通空调循环水系统、工业生产工艺管路等场景中，作为管路系统的转向节点，承担介质导流、分流的核心作用，同时可配合对应的阀芯、密封组件实现通断、流量调节等拓展功能。从结构设计逻辑来看，这款阀体采用三个方向的法兰对接结构，三个接口端均设置带均匀螺栓孔的法兰盘，安装时可通过法兰垫片配合螺栓紧固，实现与上下游管路的刚性密封连接，这种连接形式的优势在于承压能力强、拆装维护便捷，适配中低压工况下的多数金属管路安装需求，法兰盘上的螺栓孔采用圆周均布设计，可保证连接时各方向受力均匀，避免局部应力集中导致的密封失效问题。

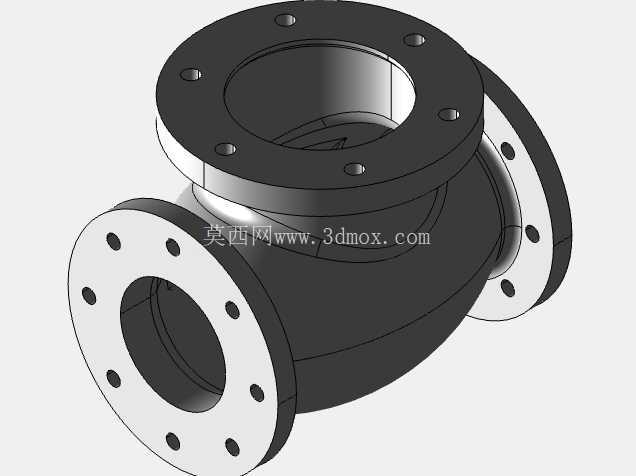

　　阀体的主体型腔采用平滑过渡的球形弧面结构，而非直角转折的流道设计，这种设计思路是为了降低介质在转向过程中的流阻损失，减少介质对阀体内壁的冲刷磨损，尤其是输送含固体颗粒的流体介质时，平滑流道能避免颗粒在转角处堆积，降低管路堵塞的风险，同时弧面结构的承压性能更优，相比直角结构能更好地分散内部介质压力带来的结构应力，减少阀体长期承压运行出现开裂的概率。从安装边界来看，三个法兰端面均为垂直于对应管路轴线的加工面，安装时需保证对接法兰的端面平行度、螺栓孔的同轴度符合管路安装规范，避免强行对接导致的法兰密封面变形、阀体附加应力过大等问题；阀体的整体外形轮廓在三个接口方向的投影均为圆形法兰加中间弧面主体，安装预留空间需覆盖三个法兰的螺栓拆装操作空间，保证后期维护时可顺利完成螺栓紧固、密封垫片更换等操作。

　　在建模过程中，这类阀体的结构设计需要重点关注几个工程细节：首先是法兰盘的厚度与螺栓孔的数量、孔径匹配，需对应公称压力下的法兰标准参数，保证连接强度满足工况承压要求；其次是阀体主体的壁厚设计，需根据公称通径、设计压力、材质特性计算最小壁厚，同时预留足够的腐蚀余量，适配不同输送介质的腐蚀特性；再者是流道的过渡曲面曲率设计，需在保证结构强度的前提下尽可能降低流阻，同时兼顾铸造工艺的成型需求，避免出现壁厚突变、尖角结构导致的铸造缺陷，比如缩孔、应力裂纹等问题。

　　这类阀体作为管路系统中的基础构件，其结构精度直接影响整个管路的运行稳定性，法兰密封面的平面度、流道内壁的粗糙度、各接口的轴线角度公差都是设计和加工过程中需要严格控制的参数，若法兰密封面平面度不达标，安装后容易出现介质渗漏问题；若各接口轴线角度偏差过大，会导致管路对接时出现错位，产生额外的安装应力，长期运行可能引发管路变形、焊缝开裂等故障。在实际选型应用中，这类三通阀体可根据输送介质的特性匹配不同的材质，比如输送清水类介质可采用铸铁材质降低成本，输送腐蚀性化工介质可采用不锈钢或衬氟材质提升耐蚀性能，输送高温介质则需选用耐高温的铸钢材质，同时法兰的压力等级也需要和整个管路系统的设计压力匹配，避免出现压力等级不匹配导致的承压失效风险。
