小型外螺纹连接式溢流安全阀结构设计

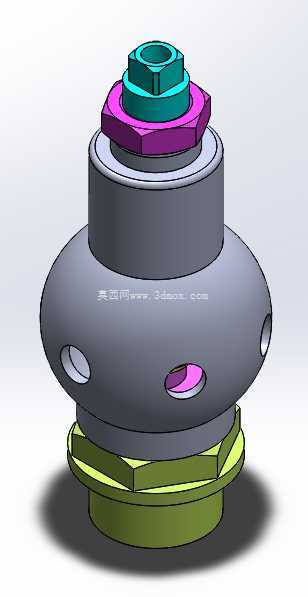

　　这款安全阀的结构设计完全围绕低压流体管路的超压泄放需求展开，日常多配套在小型供水支路、气动控制回路、低压润滑系统的管路上，当管路内部压力超过设定阈值时，阀体会自动开启泄放多余介质，待压力回落至安全区间后自动复位密封，避免管路、配套容器因超压出现渗漏、爆裂甚至设备损坏的问题。从结构布局来看，整体采用上下同轴装配的设计逻辑，底部为外螺纹连接端，加工有标准六角拧动台，安装时可直接通过普通开口扳手卡持六角台完成拧紧作业，无需额外设计专用工装卡持位置，适配常规工程安装的操作习惯，螺纹规格匹配常用的低压管路通径，安装边界预留了足够的扳手操作空间，不会出现相邻管路部件干涉的问题。

　　中部为鼓形的阀体容腔，侧壁均匀开设多个径向泄放孔，当阀瓣开启时，内部带压介质可通过这些泄放孔向四周均匀排出，避免单一方向泄放产生的反作用力导致管路振动，同时鼓形的容腔设计可以在有限的外形尺寸下扩大介质流通空间，降低泄放过程中的流阻，减少介质高速流动产生的啸叫噪音。顶部的调节锁紧结构采用双层螺母配合的设计，内层六角螺母用于调整内部弹簧的预紧压力，可根据实际工况的泄压阈值灵活调整设定值，外层的异形锁紧螺母在压力调整完成后锁紧固定，避免设备运行过程中振动导致调节螺母松动、泄压值偏移的问题，顶部的中心开孔用于连通阀瓣上腔与外部大气压，保证阀瓣动作时不会出现上腔憋压导致卡滞、开启压力不准的问题。

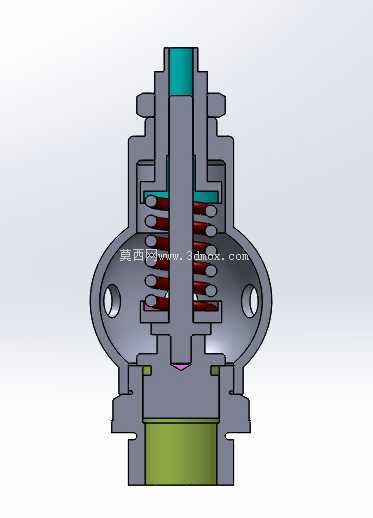

　　建模过程中对各配合面的公差做了对应预留，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的自对中特性，即使安装过程中存在微小的同轴度偏差，也能保证密封面完全贴合，减少长期使用后的渗漏概率；弹簧的选型匹配了整体的结构尺寸，预紧行程与泄压开启行程做了对应匹配，保证全行程动作顺畅无卡滞，不会出现开启后无法复位或者提前开启的问题。所有外露的棱角位置都做了小圆角过渡处理，既避免加工、安装过程中锐边划伤操作人员，也能减少应力集中，提升铸件阀体的结构强度，避免长期压力波动导致的阀体开裂问题。

　　从安装适配性来看，整体轴向尺寸紧凑，径向最大尺寸控制在合理范围内，可直接安装在空间狭窄的管路分支位置，不需要额外预留过大的安装操作空间，适配多数小型流体设备的管路布局需求，日常维护时仅需拧下顶部锁紧结构即可更换内部弹簧、密封件，无需将整个阀体从管路上拆下，大幅降低后期维护的操作难度。
