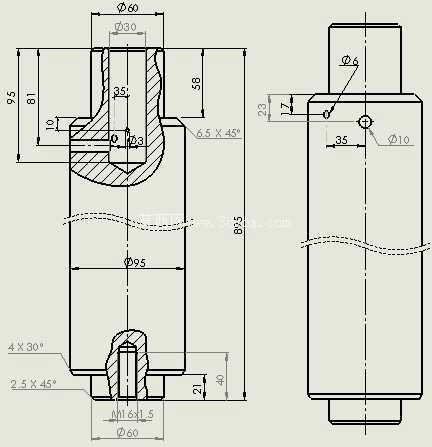

带径向油孔的阶梯轴类铸造毛坯结构

　　这类带径向通油孔的阶梯轴类铸件，多应用在中低压液压回路的阀芯外套、小型液压缸缸筒毛坯、润滑系统输油轴座这类场景中，作为液压介质或润滑油的通流承载结构件，需要同时满足通流密封性、结构连接强度、装配同轴度几方面的工程要求。从结构设计逻辑来看，整体采用同轴阶梯变径设计，最大外圆直径为95mm，总长度控制在95mm，上端伸出段直径60mm、长度58mm，下端连接段设置M16×1.5的公制细牙螺纹接口，螺纹段长度21mm，这种细牙螺纹的选型主要是考虑液压连接件的密封需求，细牙螺距更小，螺纹配合的同轴度更容易保证，配合端面密封件后能有效降低介质泄漏风险。

　　上端内孔设计为直径30mm的盲孔结构，孔深35mm，孔底设置直径23mm的同轴沉台，这个沉台结构一方面是为了给内置的密封件、限位挡圈预留安装空间，另一方面也能减少铸件实体部分的材料用量，在不降低结构刚性的前提下控制零件整体重量。径向位置设置直径6mm的通油孔，孔中心距离上端面的轴向尺寸为23mm，通油孔外侧设置直径10mm的工艺沉孔，这个沉孔的作用有两个，一是去除钻孔加工后的孔口毛刺，避免装配时刮伤密封胶圈，二是可以容纳油孔封堵钢球或者焊接封堵头，保证外圆面的装配平整度。所有轴肩过渡位置都做了倒角处理，上端轴肩设置6.5×45°的外倒角，下端螺纹与外圆过渡位置设置2.5×45°的导入倒角，下端外圆根部设置4×30°的避让倒角，这些倒角结构并非冗余设计，45°倒角主要用于装配导向，避免零件压入装配孔时刮伤配合面的镀层或密封层，30°避让倒角则是为了避开安装基座的根部圆角，保证零件装配时能完全贴合定位端面，不会出现因加工圆角干涉导致的装配不到位问题。

　　从铸造工艺角度来看，这个零件的结构完全适配金属型重力铸造或者低压铸造的生产要求，所有壁厚过渡均匀，最大实体部分的壁厚差控制在合理范围内，没有出现局部壁厚突变的结构，能有效减少铸件冷却过程中的缩松、缩孔缺陷；径向油孔位置虽然属于侧向抽芯结构，但抽芯距离短，抽芯方向与主开模方向垂直，模具结构实现难度低，不需要设计复杂的斜抽芯或者活块结构，能有效控制模具制造成本和生产过程中的废品率。零件外圆面预留了合适的加工余量，后续只需要通过数控车床一次装夹就能完成所有外圆、内孔、螺纹的精加工，径向油孔只需要在钻床上完成钻孔和沉孔加工即可，加工工序集中，不需要复杂的专用工装，适合中小批量的生产场景。

　　在实际选型使用时，需要注意几个安装边界：上端直径60mm的外圆与安装座孔的配合建议选用H7/h6的间隙配合，配合面的表面粗糙度需要控制在Ra1.6以内，配合长度不小于15mm，才能保证足够的支撑刚性，避免零件在通油压力波动时出现径向窜动；下端M16×1.5螺纹连接时，需要在螺纹端面放置紫铜密封垫或者组合密封垫圈，拧紧力矩控制在25-30N·m，避免力矩过大导致螺纹段断裂，或是力矩不足出现密封泄漏；径向直径6mm的油孔在接入管路前，需要彻底清理孔内的铸造残留砂粒、加工铁屑，避免杂质进入液压回路造成阀芯卡滞、节流孔堵塞等故障。另外，零件中间段直径95mm的外圆上，距离下端面40mm的位置设置的环形槽结构，主要用于安装轴用挡圈或者O型密封圈，安装时需要注意密封圈的压缩量控制在18%-25%之间，压缩量过小会出现密封失效，压缩量过大则会加速密封圈的老化磨损，缩短零件的维护周期。这类轴类铸件相比圆钢直接加工的零件，能减少40%左右的材料去除量，大幅降低机加工工时成本，同时铸造形成的金属纤维流向更贴合零件的受力方向，在承受交变油压载荷时的抗疲劳性能更优，适合在润滑系统、小型液压站、工程机械操纵阀组这类对成本和可靠性都有要求的场景中使用。
