铸造工艺用带凸耳锁紧分离环结构

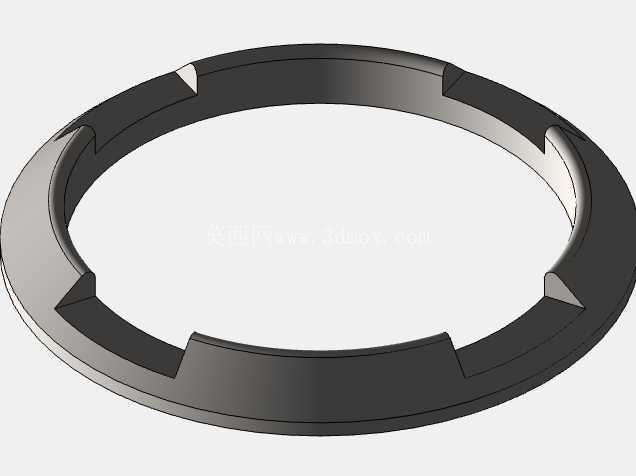

　　在压力铸造、重力铸造的连续生产工况里，这类带周向凸耳的分离环是模具开模、铸件顶出环节里容易被忽略但直接影响生产节拍的核心小零件，很多刚接触模具设计的工程师容易把它当成普通的环形垫片处理，实际在批量生产的高温、反复冲击载荷下，结构细节的偏差会直接导致铸件粘模、顶出偏载甚至模具型腔磕碰损伤。从实际装配场景来看，分离环通常安装在定模套板与顶出板之间的配合位，或者是分流锥周边的限位区域，周向均匀分布的凸耳结构不是随意设计的凸起，而是对应模具上的卡槽位，用来传递周向扭矩同时限制环体自身的转动，避免开模过程中环体跟转导致的密封面错位、顶杆偏移问题。设计这类环件的时候，首先要匹配安装位的型腔边界，环的外径要和套板内孔保持H7/h6的间隙配合，既不能间隙过大导致环体晃动攒动，也不能间隙过小在高温热胀状态下出现卡滞，毕竟铝合金铸造工况下模具局部温度能达到两百摄氏度以上，钢材的线膨胀系数带来的尺寸变化必须在设计阶段就预留足够的补偿量。内径尺寸则要根据穿过环体的型芯或者分流锥的外径来确定，单边预留0.1到0.15毫米的滑动间隙，保证开模时环体能沿着轴向顺畅滑动，完成铸件与定模型芯的分离动作。

　　周向凸耳的数量和尺寸设计要结合顶出力的大小来核算，通常3到6个凸耳均匀分布，每个凸耳的受力面要做倒角处理，避免应力集中导致的凸耳根部断裂，很多现场出现的分离环失效问题，都是因为凸耳根部没有做R角过渡，反复受冲击载荷后出现疲劳裂纹，最终断裂掉块卡进模具配合缝里，造成生产停线。环体的轴向厚度也要匹配模具的开模行程，厚度过小会导致刚性不足，顶出时出现翘曲变形，厚度过大则会占用不必要的模具空间，压缩顶出板的有效行程，甚至导致顶出行程不足铸件无法完全脱离型芯。

　　从功能逻辑上看，分离环的核心作用是在开模的第一阶段拉住铸件，让铸件先脱离定模型芯，随着开模行程继续推进，顶出板动作将铸件从分离环中顶出落到输送皮带上，整个动作的连贯性完全依赖分离环与周边零件的配合精度。设计建模的时候要注意凸耳的对称度公差，所有凸耳的受力面要在同一个轴向平面上，否则顶出时会出现偏载，导致铸件顶出变形，尤其是薄壁压铸件，偏载带来的顶出痕迹会直接造成零件报废。环体的两个端面要保证平行度要求，平面度控制在0.02毫米以内，避免合模时出现缝隙导致铝液钻飞边，一旦飞边钻进环体与模板的配合间隙里，清理起来非常麻烦，严重时还会硌伤模板的配合面。

　　另外在选材和热处理要求上，这类环件通常选用热作模具钢加工，淬火后硬度控制在HRC42到48之间，既要保证足够的耐磨性承受反复的滑动摩擦，又要保留足够的韧性应对开模时的冲击载荷，硬度过高容易脆断，硬度过低则容易磨损出现配合间隙超差。很多现场维修的经验里，分离环的磨损量超过0.1毫米的时候就要及时更换，不要等到出现卡滞或者飞边问题再处理，否则很容易牵连损坏型芯或者型腔的成型面，造成更大的维修成本。建模过程中还要注意所有的棱边都要做倒钝处理，尤其是和铸件接触的位置，不能有锋利的锐角，避免合模时刮伤模具配合面，或者在铸件表面留下不必要的压痕。对于周向凸耳的导向斜面，要根据开模的动作方向设计合适的导入角，一般做15度的导向斜度，保证合模时凸耳能顺畅滑入对应的卡槽里，不会出现硬碰硬的磕碰。这类零件虽然结构看起来简单，属于模具上的小型配件，但在整个铸造生产流程里的作用非常关键，设计时需要结合整套模具的开模时序、顶出力分布、热膨胀补偿等多个维度综合考量，不能只照着现有零件测绘照搬，要根据具体的铸件结构、模具尺寸做针对性的参数调整，才能保证长期批量生产的稳定性。
